C型槽式钣金安装支撑导轨构件

　　这类冷弯成型的C型槽式构件，在工业现场的应用场景覆盖极广，从低压配电柜内部的元器件安装梁，到自动化生产线侧边的传感器走线支架，再到小型设备的机身侧部承托条，都能见到这类结构的身影。它的核心用途是作为标准化安装载体，通过自身的槽道结构配合T型螺栓、滑块螺母等紧固件，实现安装位置的无级调整，不需要在构件上预打密集的安装孔，就能适配不同尺寸的元器件、走线槽、辅助工装的固定需求，大幅降低现场安装的二次加工工作量。

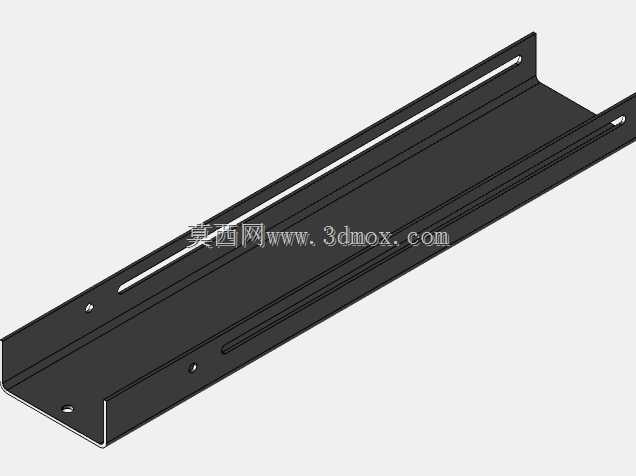

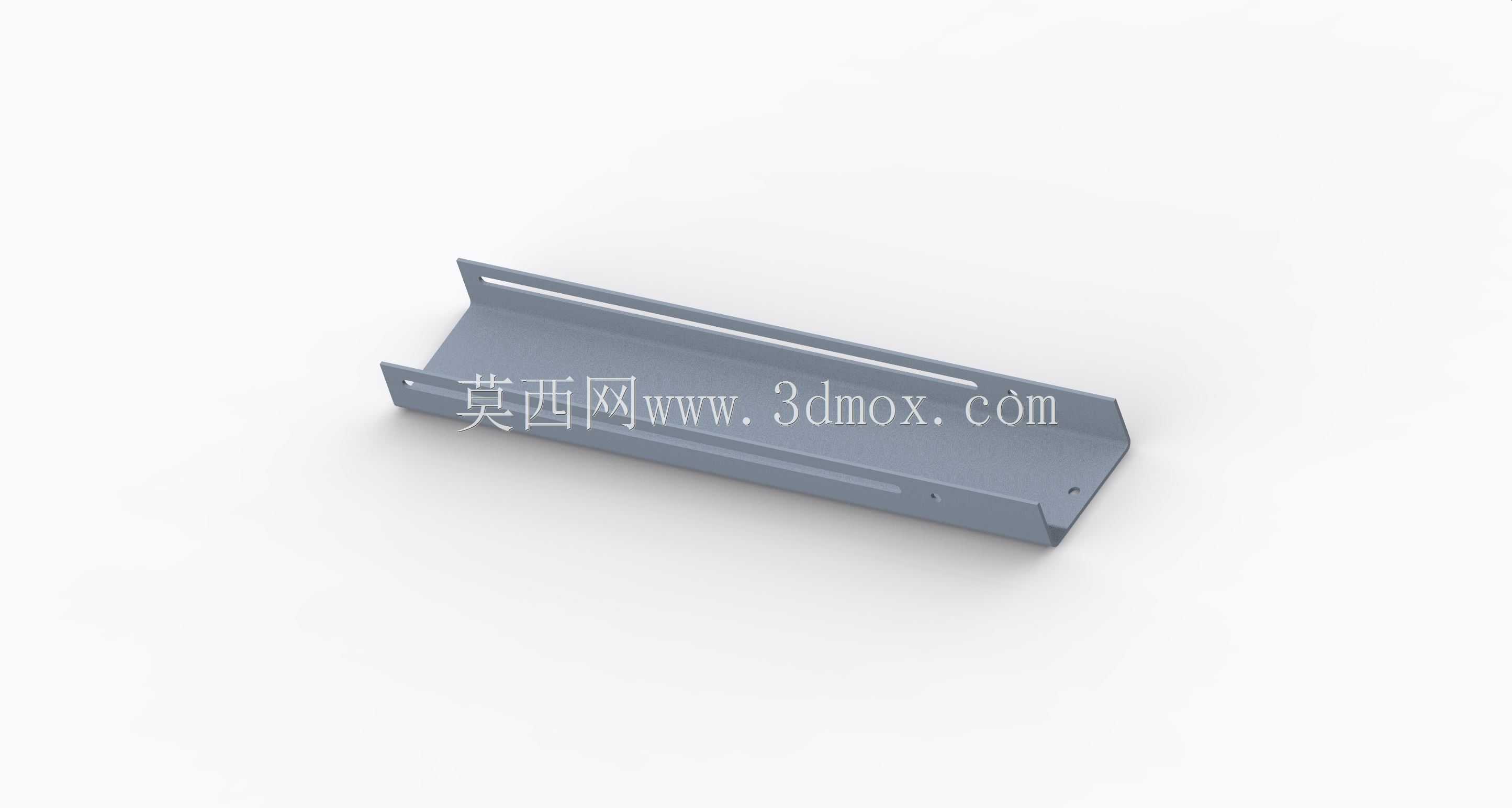

　　从功能特性来看，这个构件采用单折边C型截面设计，两侧的翻边高度经过计算，既保证了槽内有足够的空间容纳紧固件头部，又能让翻边形成足够的抗弯截面模量，在承受垂直于槽底面的载荷时，不会出现轻易的翘曲变形。构件两端的缺口是特意设计的安装避让位，当多段同规格构件拼接使用时，端部的缺口可以避开相邻构件的连接角码，让拼接面完全贴合，不会出现安装间隙。槽体底面分布的长圆孔，是为了配合螺栓穿装固定构件本身，长圆的孔型可以抵消安装时的孔位误差，哪怕安装基座上的固定孔存在1-2mm的位置偏差，也能顺利穿入螺栓完成固定，不需要现场扩孔。

　　设计这类构件的时候，首先要确定的是槽内净宽尺寸，这个尺寸直接决定了适配的紧固件规格，比如槽内净宽10mm的结构适配M4、M5的T型螺栓，净宽16mm的结构适配M6的紧固件，一旦槽宽尺寸出现偏差，配套的紧固件就无法顺利滑入槽道，整个构件的通用性就会完全丧失。其次是翻边的内R角设计，冷弯钣金加工的时候，这个R角不能过小，否则折弯处会出现应力集中，长期承重的情况下容易从折弯位置开裂，也不能过大，否则会占用槽内有效空间，导致紧固件无法卡紧在翻边位置。另外构件的壁厚选择要匹配承重需求，作为轻载走线支架使用时1.2mm的冷轧钢板就能满足要求，如果作为承托小型设备部件的支撑梁，壁厚需要提升到2.0mm以上，同时还要在槽体背部增加加强压筋，提升整体的抗扭性能。

　　从安装边界来看，这类构件的安装基面需要保证平面度误差不超过1mm/m，如果基面凹凸不平，强行拧紧固定螺栓会让槽体出现扭曲变形，导致槽道内部的紧固件滑动卡滞，无法顺畅调整位置。构件的单段长度通常不超过2米，过长的构件在运输和安装过程中容易出现侧弯变形，影响槽道的直线度，如果需要更长的安装轨道，需要采用专用的对接连接件，在每段构件的端部进行拼接，拼接位置要保证槽道的对齐误差不超过0.5mm，避免紧固件滑动到拼接位置时出现卡顿。安装时槽体的开口方向可以根据使用需求调整，开口朝向侧面时适合安装传感器、走线架等侧向固定的部件，开口朝上时适合承托小型物料盒、操作面板等部件，开口朝下时可以用来悬挂气管、电缆等柔性管线，不同的安装方向只需要调整固定螺栓的锁紧方向，不需要更换构件本身，适配性极强。

　　另外这类构件的表面通常采用镀锌或者喷塑处理，镀锌处理的构件适合在普通干燥的工业车间环境使用，防锈能力可以满足常规室内场景的需求，如果是在潮湿或者有轻微腐蚀的环境使用，就需要采用304不锈钢材质加工，或者表面做环氧喷塑处理，提升耐腐蚀性能。在实际建模过程中，需要重点注意折弯扣除值的设置，不同壁厚、不同折弯R角对应的折弯扣除值存在差异，如果参数设置错误，加工出来的构件槽宽、翻边高度都会出现尺寸偏差，导致和配套的紧固件无法适配。同时构件上的所有棱边都需要做倒钝处理，避免安装过程中划伤操作人员，也防止划破安装在槽内的电缆绝缘层，造成安全隐患。
