单臂式带孔铰接挂钩结构设计

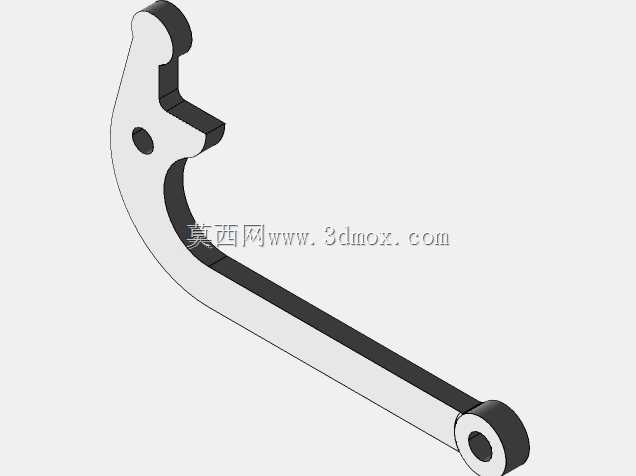

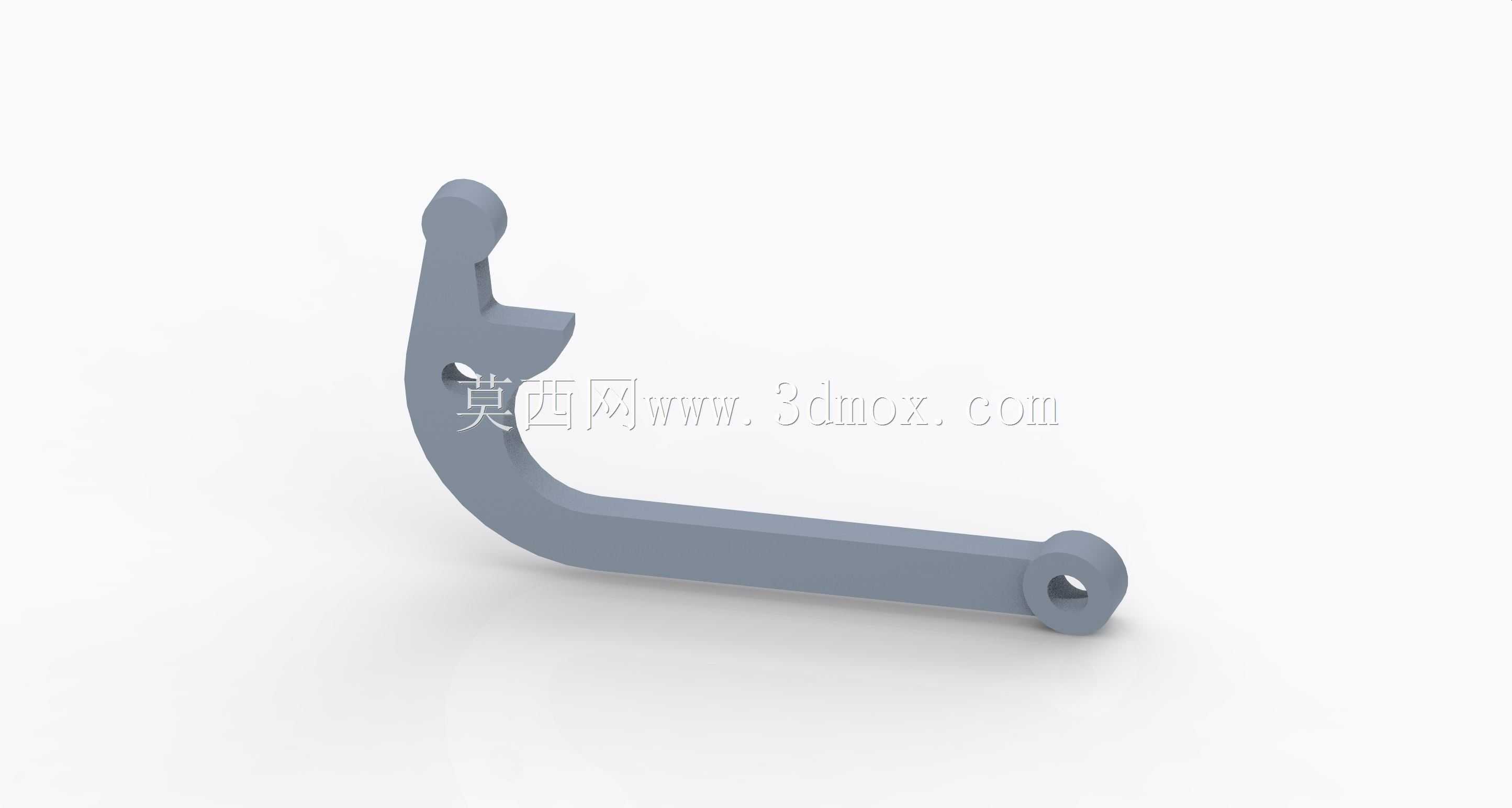

　　这类带铰接孔的单臂挂钩构件，在轻载牵引、工装挂装、小型设备锁止场景中应用十分广泛，日常在车间工位器具的挂接定位、小型农用机具的挂扣连接、物流周转器具的牵拉锁止环节都能见到同结构原理的构件。从结构本身来看，整体采用弯臂式构型，上端的钩头做了圆弧过渡的防脱凸起，避免挂接后受牵拉载荷时出现滑脱问题，钩头内侧的贴合面做了小角度的斜切处理，能够适配不同直径的挂接销轴或者杆件，挂接时接触面可以形成更稳定的线接触支撑，减少局部应力集中的风险。弯臂段采用等截面的矩形构型，这种截面形式在建模时可以通过拉伸特征快速生成主体，同时在承受纵向牵拉载荷时，矩形截面的抗弯模量比同截面积的圆截面更有优势，能够有效降低弯臂段在偏载作用下的形变量。

　　臂身末端的铰接孔是整个构件的安装基准，孔位做了贯通设计，孔口边缘预留了倒角结构，一方面是安装销轴时可以起到导向作用，避免销轴装配时刮削孔壁产生毛刺，另一方面也能消除孔口的应力集中点，提升构件长期受交变载荷时的疲劳寿命。设计这类构件时，首先要确定末端铰接孔的中心到钩头挂接面的中心距，这个尺寸直接决定了挂接后的操作空间，中心距过短会导致挂接操作时手指或者工装没有足够的操作空间，拆装效率低，中心距过长则会增大弯臂段的受力力臂，相同载荷下臂身的弯曲应力会成倍提升，需要加大截面尺寸来满足强度要求，反而造成材料浪费。钩头的开口尺寸需要匹配常用的挂接杆件直径，开口深度要保证挂接后杆件在受到小幅振动时不会从钩口脱出，同时开口处的凸起高度不能过高，

　　否则挂接时需要将钩头抬起较大角度才能卡入杆件，在狭小安装空间内操作会十分不便。从安装边界来看，末端铰接孔需要配合对应直径的销轴完成固定，安装时孔位的同轴度公差需要控制在合理范围内，如果铰接孔与安装座的孔位同轴度偏差过大，销轴装配后会产生额外的装配应力，长期使用过程中孔壁会出现偏磨，甚至导致臂身出现变形。构件的整体轮廓在运动过程中需要预留足够的安全间隙，绕铰接孔转动时，弯臂的外侧边缘不能和周边的固定构件发生干涉，尤其是钩头转动到极限位置时，要保证钩头与周边结构至少留有2mm以上的间隙，避免加工或者装配误差导致运动卡滞。这类构件在实际使用中，多数承受的是间歇性的牵拉载荷，很少出现持续满载的工况，

　　所以在结构设计时不需要刻意追求过高的安全系数，只要保证额定载荷下的最大应力低于材料的屈服强度即可，通常采用普通碳素钢作为加工材料，通过铣削或者精密铸造的方式都可以完成加工，建模过程中可以先绘制臂身的中心轨迹线，通过扫描特征生成主体结构，再对钩头和铰接孔部分做局部的特征切除与添加，最后对所有的棱边做倒圆角处理，避免锐边造成的装配划伤，同时也能进一步降低应力集中的影响。在做结构校验时，需要重点校核弯臂与钩头衔接的过渡位置，这个位置是整个构件受力最大的区域，载荷传递到这个位置时会出现应力流的转折，如果过渡圆角过小，很容易在这个位置出现应力集中，长期受载后可能出现断裂风险，所以过渡区域的圆角半径通常要取臂身厚度的0.3倍以上，保证应力能够顺畅传递。另外钩头顶端的凸起部分，在挂接状态下会承受杆件向外滑脱的侧向力，这个位置的厚度不能过薄，否则受侧向冲击时容易出现变形，导致防脱功能失效。
