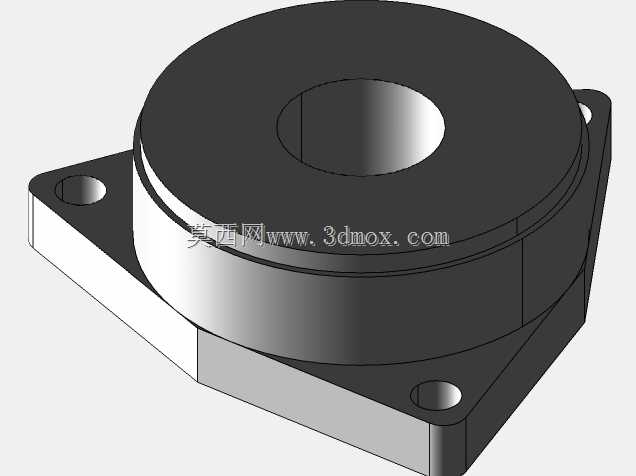

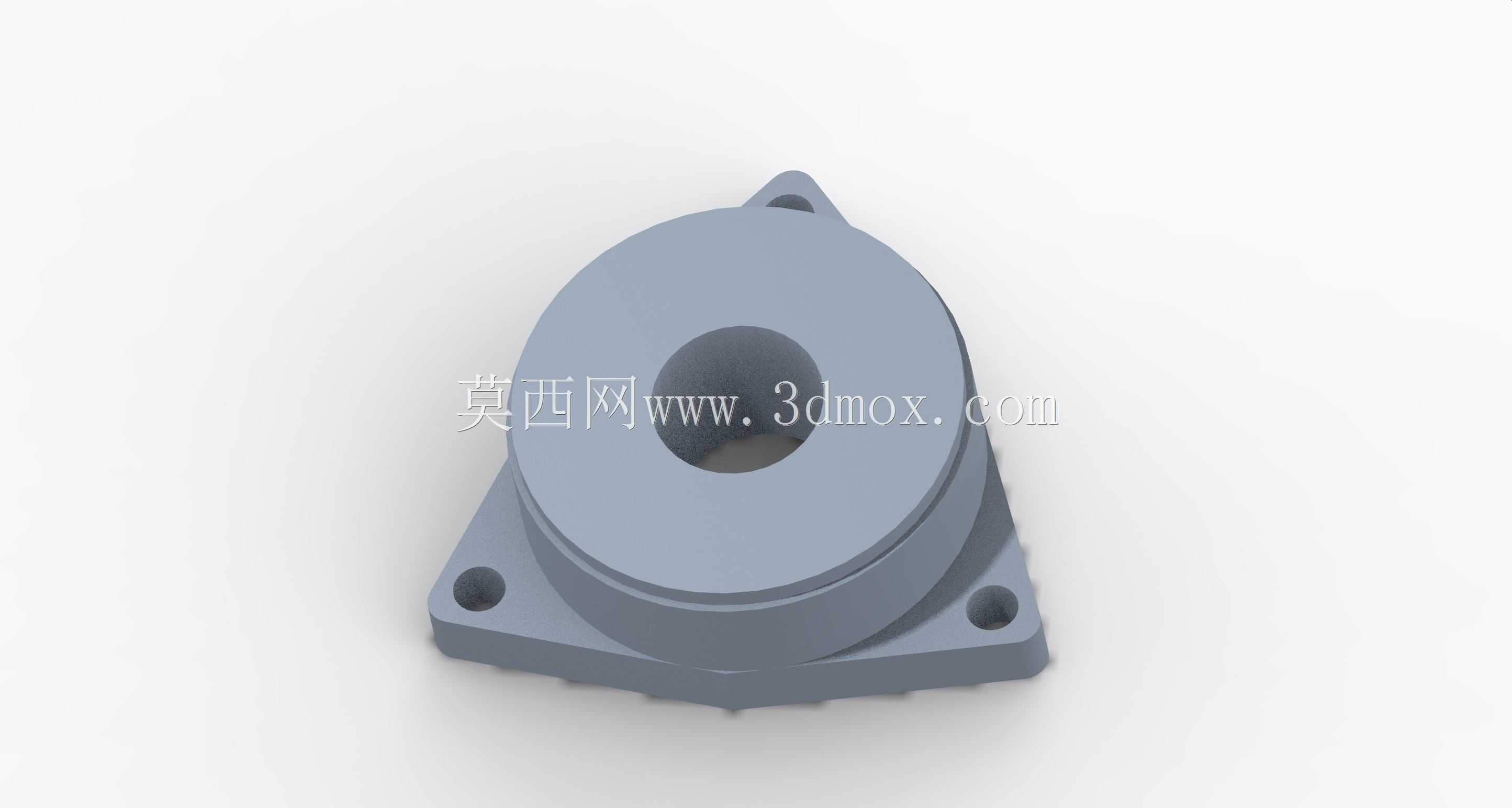

带安装法兰的中空轴座类机械练习构件

　　这类带三角安装法兰的中空支撑构件，常出现在小型动力传递、流体介质导通类的设备布局里，日常做结构设计时经常会碰到类似的安装基座需求。从实际使用场景来看，这类构件多作为轴类零件的支撑载体，或是管路、线束的过线防护座，部分场景下也会作为小型气动、液压元件的安装转接座，在轻工自动化设备、小型输送线、实验台架的结构里十分常见。

　　设计这类构件的时候，首先要明确核心功能边界：中间的通孔是核心功能区，需要根据穿过的轴径、管路外径预留足够的配合间隙，要是作为轴承座使用，孔的内壁还要预留轴承安装的公差带，同时考虑轴向定位的台阶尺寸，避免装入轴承后出现轴向窜动。外围的三角法兰结构是安装固定的核心，三个安装孔的位置度是设计时需要重点把控的参数，孔中心到构件中心的距离要匹配安装面板的预留孔位，安装孔的直径要适配常用的内六角螺栓规格，同时法兰的厚度要满足螺栓预紧时的强度要求，避免拧紧螺栓后法兰出现变形翘曲，影响安装平面的贴合度。

　　从外形尺寸的设计逻辑来看，上部的圆柱段高度要根据实际安装空间确定，要是构件上方需要叠加其他安装元件，圆柱段的外径还要匹配对接元件的安装止口尺寸，保证对接时的同轴度。下部法兰做三角切边的结构，一方面是为了减少材料占用，降低构件整体重量，另一方面在狭小安装空间里，切边结构可以避开周边的其他干涉零件，提升空间利用率。法兰底部的平面是安装基准面，设计时要保证这个平面的平面度要求，安装后才能让构件保持垂直，不会出现倾斜导致中间穿过的轴类零件出现偏磨，或是管路出现弯折应力。

　　实际建模练习的时候，这类零件是典型的拉伸、切除、倒角特征组合练习案例，先绘制底部三角法兰的截面轮廓，拉伸得到法兰基体，再在上部拉伸圆柱段，之后切除中间的通孔，最后在法兰对应位置切除安装孔，再对锐边做倒圆角、倒角处理，避免应力集中。需要注意的是，法兰和上部圆柱衔接的位置要做圆角过渡，这个位置是应力集中的高发区域，要是构件承受径向载荷的话，直角衔接很容易在受冲击时出现断裂，合适的过渡圆角可以大幅提升构件的结构强度。

　　在设备里实际选用这类构件的时候，还要考虑使用环境的影响，如果是在有腐蚀介质的场景，材质要选用不锈钢或是做表面防腐处理，如果是承受较大载荷的场景，还要对安装孔的位置做加强筋设计，或是适当增加法兰的厚度。安装时要保证三个螺栓的预紧力一致，避免单个螺栓受力过大导致法兰变形，中间通孔如果是穿轴使用，还要考虑加装密封件的预留槽位，避免灰尘、切削液进入构件内部磨损配合面。这类构件虽然结构不复杂，但作为设备里的基础支撑零件，设计细节的合理性直接影响整套机构的运行稳定性，很多新手设计时容易忽略安装平面的平面度要求、衔接位置的圆角处理，最后加工出来的零件安装后出现同轴度偏差、受力断裂等问题，都是这类基础零件设计时需要规避的常见问题。
