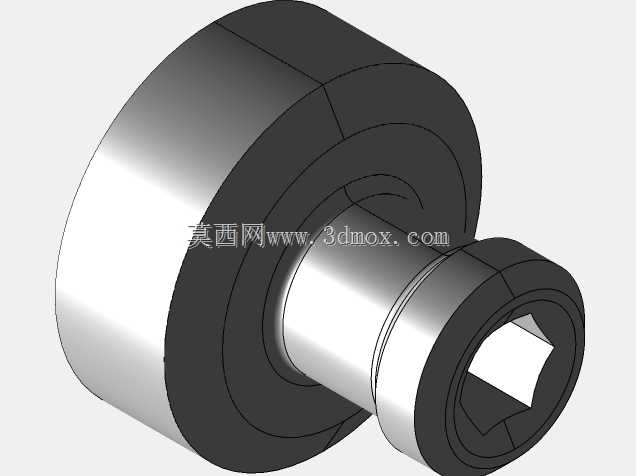

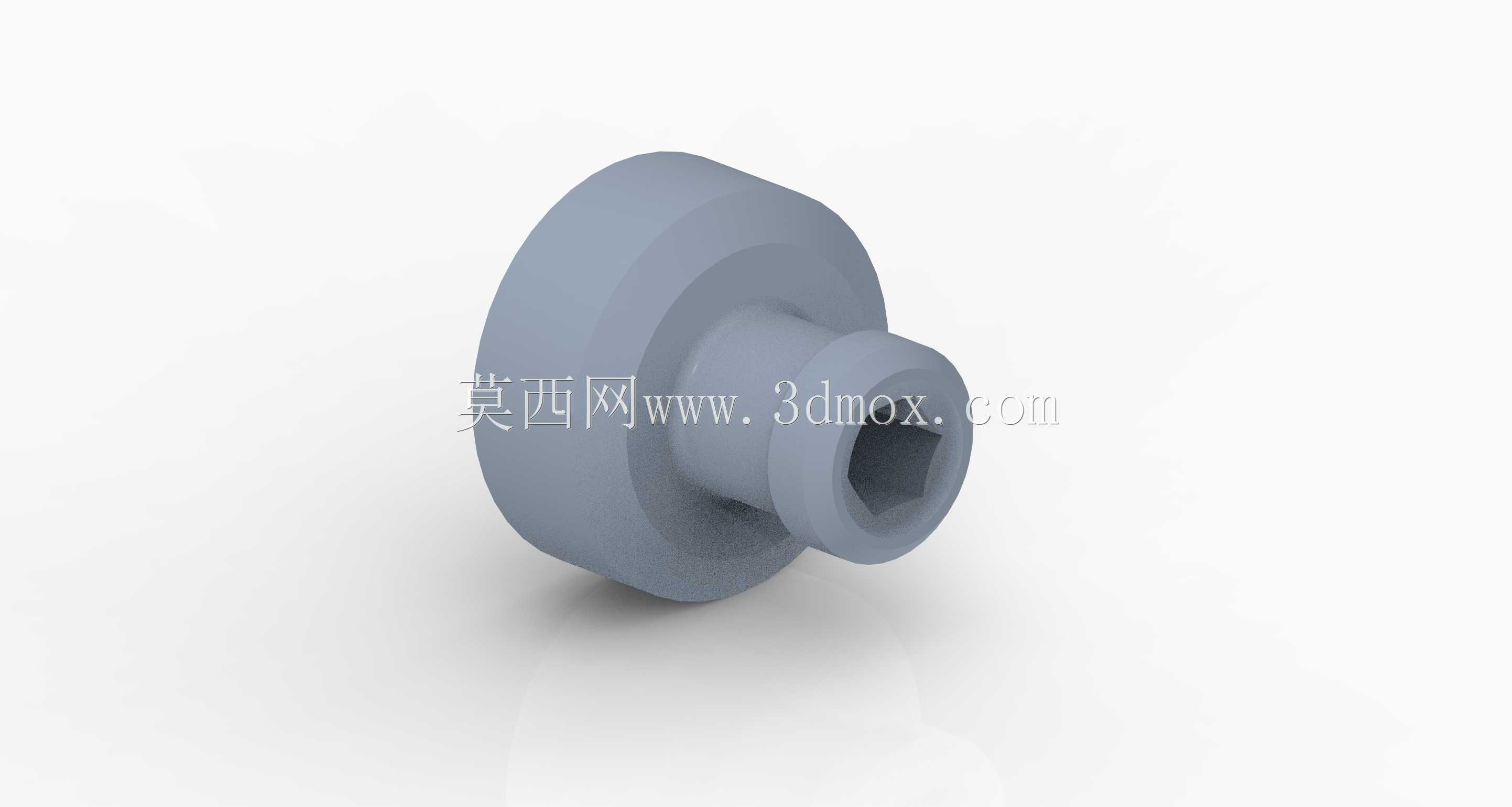

内六角孔带肩轴套类机械零件结构

　　该零件属于轴套类带肩结构，在各类轻载传动、定位连接场景中应用广泛，常见于小型自动化设备的转轴定位、手动工装的扭矩传递、轻工机械的部件连接位置，可同时承担径向定位、扭矩传递、轴向限位的多重作用，相比普通光面轴套，其端部的内六角结构可直接配合六角扳手完成安装锁紧，无需额外设计扳手位，在装配空间受限的场景下优势明显。从结构设计逻辑来看，零件采用阶梯轴套构型，大直径端为定位肩面，安装时可直接贴合安装基准面，实现轴向位置的硬限位，避免装配过程中零件窜入安装孔过深，也能在承受轴向载荷时分散接触面压力，降低基准面的压溃风险；小直径端为插入配合段，外径与安装孔采用基孔制间隙配合，公差等级一般选取H7/h6，既保证装配时的顺畅推入，

　　又能控制径向配合间隙，避免工作过程中出现过大的径向晃动。端部的内六角孔设计在小直径端的端面中心，六角孔的深度需满足标准内六角扳手的插入深度要求，同时孔底保留足够的壁厚，避免锁紧时扭矩过大导致孔壁开裂，六角孔的对边尺寸需匹配对应规格的扳手，公差选取H9级别，保证扳手可顺利插入且不会出现过大的配合间隙导致打滑。零件的整体外形为回转体结构，所有棱边均做了0.2-0.5mm的倒角处理，外圆的肩面位置采用R0.5的圆角过渡，降低应力集中系数，避免在承受交变载荷时出现应力断裂风险。从安装边界来看，大直径肩面的外径尺寸需大于安装孔的孔径，单边超出量一般控制在2-5mm，保证肩面有足够的接触面积贴合安装基准；小直径段的长度需匹配安装板的厚度，

　　插入后端面与安装板另一侧基本齐平或略微凸出，保证内六角孔可完全暴露在外侧，方便扳手操作；内六角孔的中心与零件外圆的同轴度需控制在0.02mm以内，避免锁紧时出现偏载，导致零件安装倾斜。在实际工况中，该零件一般采用45号钢加工制作，表面做发黑处理提升防锈能力，若用于有耐腐蚀要求的场景，也可更换为304不锈钢材质，根据传递扭矩的大小调整内六角孔的深度与壁厚，扭矩较大时可适当增加小直径段的壁厚，避免六角孔受力变形。这类零件的建模过程需优先保证回转体特征的同轴度，先绘制回转截面完成主体结构的旋转建模，再通过拉伸切除完成端部内六角孔的制作，最后添加倒角、圆角等工艺特征，建模时需注意内六角孔的尖角位置做微小的圆角处理，既符合实际加工的工艺特性，

　　也能避免后续工程图出图时出现应力集中的标注问题。在设备装配过程中，该零件可替代普通的定位销加锁紧螺母的组合结构，减少零件数量，降低装配工序的复杂度，尤其在小型手动工具、桌面级自动化设备、轻工包装机械的连杆连接位置，这类集成了锁紧功能的轴套零件可大幅压缩装配空间，提升设备的紧凑性。设计时还需考虑零件的受力情况，当主要承受径向载荷时，可适当增加小直径段的配合长度，提升径向支撑的稳定性；当主要承受扭矩传递时，可适当加大内六角孔的规格，提升锁紧时的扭矩上限，同时肩面与安装基准面之间可增加平垫圈，避免锁紧时肩面刮伤基准面。
