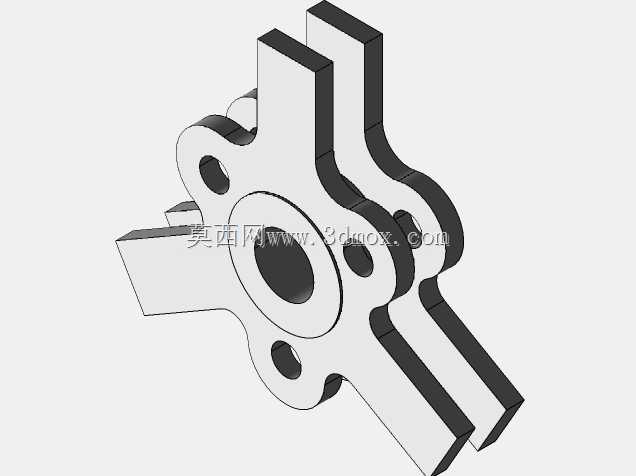

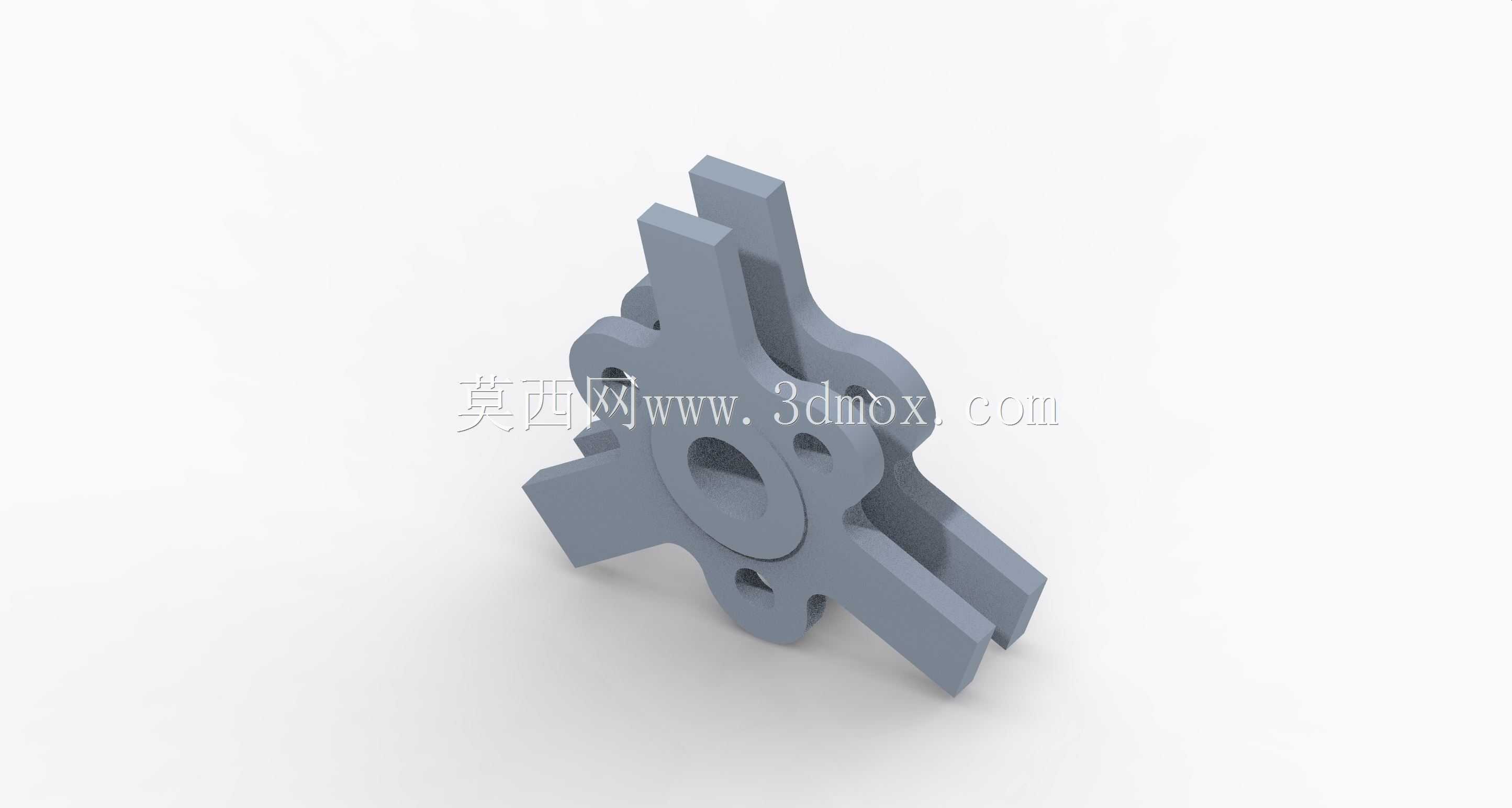

多向凸耳式中心通孔连接构件

　　这类带多向凸耳的中心带孔构件，常应用在轻工自动化生产线的工位转位机构、小型流体管路的分流连接节点、以及中小型包装设备的执行端联动部位，作为多部件交汇的核心连接载体，承担不同方向运动副的载荷传递与位置定位作用。从结构设计逻辑来看，中心的阶梯通孔是核心定位基准，大直径段用于穿装主轴或定位销轴，小直径段可预留锁紧螺钉的安装空间，或是作为流体、气路的通流通道，孔壁的同轴度公差需要控制在IT7级以内，才能保证装配后转动或滑动过程无卡滞、偏磨问题。向外延伸的多组凸耳采用对称式布局，每组凸耳都设计有平行的双支臂结构，支臂上预留的安装孔可用于铰接连杆、固定传感器支架或是安装管路接头，凸耳的分布角度经过受力校核，相邻凸耳的夹角避开了最大应力传递方向，

　　避免载荷集中在单一筋位造成结构断裂。构件主体的圆盘过渡段做了不等厚的圆角处理，在凸耳与中心基体的衔接位置，圆角半径根据凸耳承受的载荷方向做差异化设计，受拉载荷方向的圆角半径更大，能有效分散应力集中，受压方向的圆角适当缩小，避免占用过多周边安装空间。从安装边界来看，这类构件的最大外廓尺寸适配直径30-50mm的安装空间，凸耳端面到中心孔轴线的垂直距离控制在20-28mm区间，安装时需要保证至少两个对称凸耳的安装面与贴合基准面的平行度不超过0.02mm，避免装配后出现附加弯矩。实际应用中，这类构件如果用在传动联动场景，凸耳支臂的铰接孔需要加装自润滑衬套，降低往复摆动过程中的磨损量；如果用在流体管路节点，

　　中心孔与凸耳的衔接通道需要做内壁抛光处理，减少介质流动阻力，同时在各连接端面预留密封槽安装O型圈，防止介质泄漏。建模过程中需要注意凸耳支臂的拔模角度控制，若采用金属压铸工艺生产，拔模角度设置为1.5°即可满足脱模要求，若采用机加工工艺生产，则无需设置拔模斜度，但要在凸耳根部设计退刀槽，保证铣削加工时刀具能完整走刀，避免残留加工凸台影响装配精度。构件表面的减重孔并非随意开设，每个减重孔的位置都避开了应力传递的主路径，在保证整体结构强度满足1.5倍额定载荷的前提下，尽可能降低构件自身重量，减少运动过程中的惯性冲击，尤其是在高速往复运动的工位上，减重设计能有效降低驱动端的负载，提升设备运行的响应速度。
