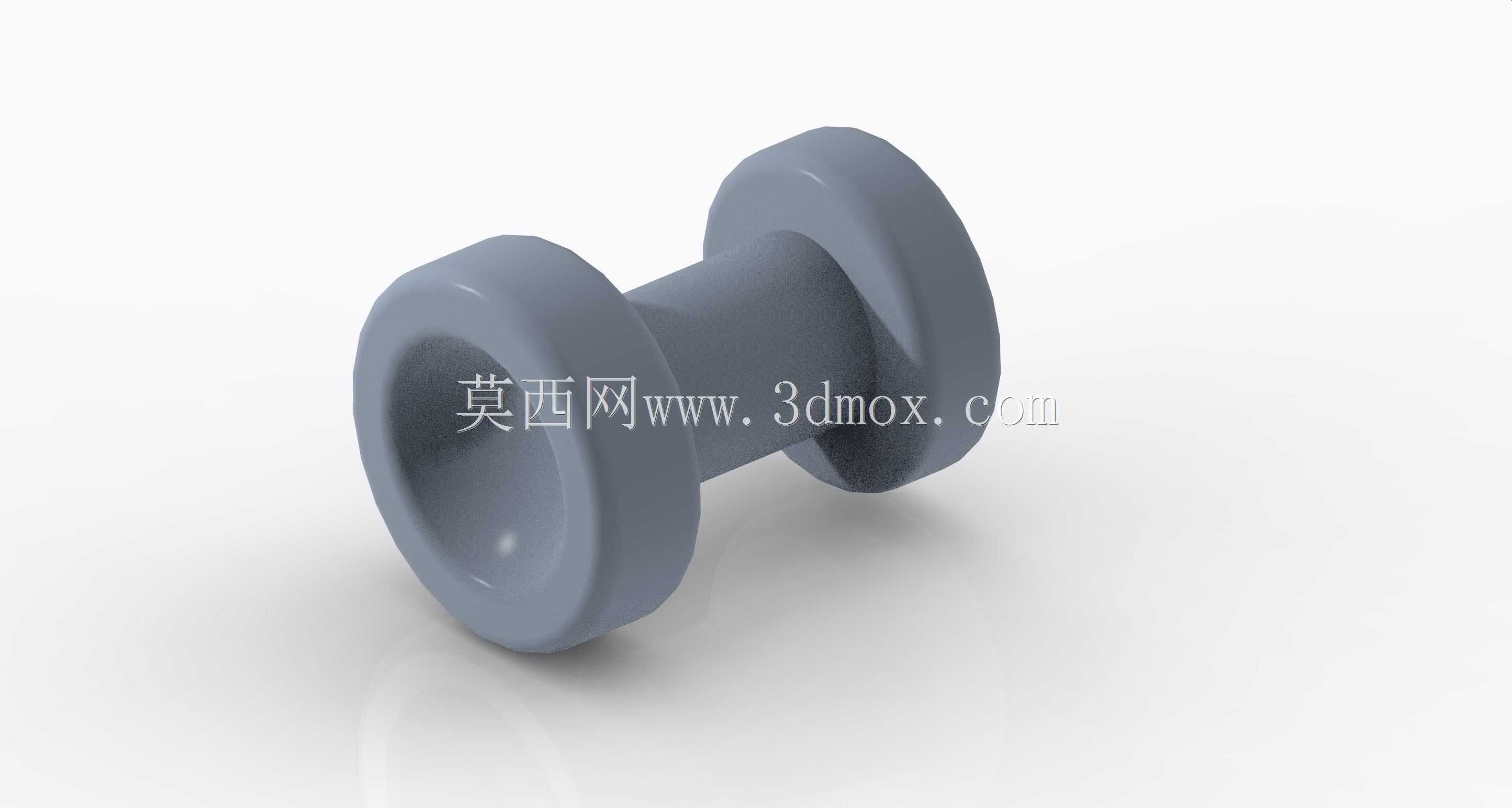

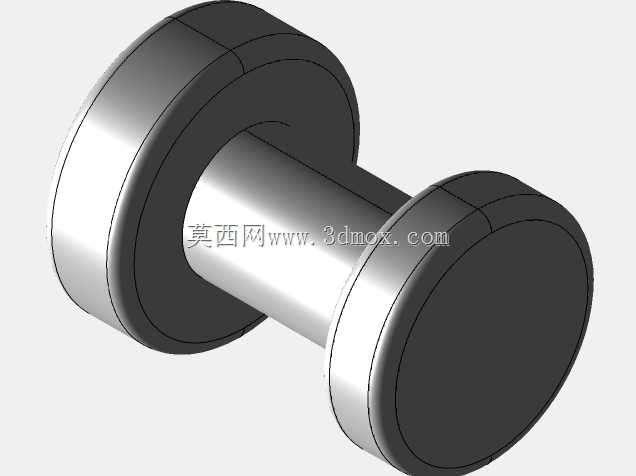

带法兰凸缘的空心连接销轴结构

　　这类带双侧法兰凸缘的空心销轴结构，在轻工输送设备、小型工装夹具、低压流体管路的快装对接场景中应用十分广泛，很多人在做结构设计时容易忽略这类零件的安装边界与受力特性，最后装配阶段才发现干涉或者强度不足的问题。从实际使用场景来看，这类零件核心作用是实现两个同轴部件的快速定位与铰接，同时中间的空心通道可以走低压气路、小规格线束或者作为定位销的导向通道，相比实心销轴能在同等重量下获得更大的抗剪截面，双侧的法兰凸缘可以直接卡在安装件的端面，不需要额外加装轴用挡圈或者开口销，装配效率能提升不少，在需要频繁拆装的检修工位、快换工装模块上，这种结构的优势非常明显。

　　设计这类零件的时候，首先要明确安装边界：两端法兰的外径要比安装板的过孔直径大2-3mm，保证法兰端面能完全贴合安装件表面，避免受剪时销轴从孔中滑脱；中间轴段的长度要比两个安装板的总厚度小0.1-0.2mm，给装配留轻微的间隙，避免法兰端面被夹死导致铰接部位转动卡滞；中间空心孔的直径要根据实际穿过的介质或者线束直径确定，孔壁厚度不能小于2mm，否则受径向剪切力的时候容易出现孔壁塌陷的问题。很多新手建模的时候容易把轴段和法兰的连接处做成直角，实际加工的时候直角位置会有应力集中，反复受交变载荷的话很容易在根部断裂，所以连接处必须做R0.5-R1的圆角过渡，同时法兰的外边缘也要做小倒角，去除加工毛刺，避免装配时划伤操作人员或者安装件的表面涂层。

　　从受力特性来看，这类销轴主要承受径向剪切力，不传递大扭矩，所以选材的时候一般用45号钢做表面调质处理就可以满足大部分场景需求，如果是在腐蚀环境下使用，可以换成304不锈钢材质，不需要做额外的表面处理。安装的时候要注意，安装板上的过孔公差要选H7，轴段的公差选h6，属于间隙配合，保证铰接的时候转动灵活，同时不会因为间隙过大出现晃动；如果是用作定位使用的话，过孔公差选H7，轴段公差选k6，过渡配合，装配的时候用铜锤轻轻敲入即可，不需要额外的紧固件锁紧。

　　实际建模过程中，要先确定核心尺寸链：首先根据需要承受的剪切载荷计算轴段的最小直径，再根据穿过的管线直径确定内孔尺寸，之后根据安装板的厚度确定轴段长度，最后再确定法兰的外径和厚度，法兰厚度一般取轴段直径的1/4左右即可，过厚会增加不必要的重量，过薄则容易在受冲击的时候出现法兰变形。另外要注意，空心孔的两端要做C1的倒角，方便穿线或者对接管路接头，法兰端面要保证和轴段的垂直度，公差控制在0.02mm以内，否则装配后会出现两个安装板不平行的问题，影响整个机构的运动精度。

　　在很多小型自动化生产线的工件托盘定位结构里，这类空心销轴还会和弹簧柱塞配合使用，销轴固定在托盘下方，空心孔里穿过检测传感器的线缆，法兰端面顶住托盘的安装面，轴段插入输送线的定位套里，既实现了托盘的精准定位，又解决了传感器走线的问题，比用实心销轴加单独走线槽的结构节省了不少安装空间。还有在一些小型手动夹具的铰接部位，用这种空心销轴可以在中间穿过锁紧螺杆，法兰端面直接作为夹具的压紧面，减少了额外的压紧零件，整个夹具的结构更加紧凑。
