法兰面六角锁紧螺母结构设计

　　在各类机电设备装配、钣金机架拼接、汽车零部件紧固、工业自动化线体搭建场景中，带法兰面的六角螺母是应用频次极高的一类紧固连接件，区别于普通六角螺母，其底部集成的一体式圆盘法兰结构，能够在拧紧过程中大幅增大与被连接件表面的接触承压面积，避免拧紧力矩过大时压伤铝型材、薄钣金、工程塑料等低硬度基材表面，同时自带的防松支撑面能在一定振动工况下降低螺母松动回转的概率，减少额外加装平垫圈的工序，提升现场装配效率。从结构设计逻辑来看，这类螺母的六角头部尺寸遵循通用紧固件的对边、对角公差标准，适配常规开口扳手、套筒、电动拧紧工具的作业空间，不会出现扳手卡滞、啮合面不足导致的棱角打滑磨损问题；内部螺纹采用标准公制粗牙螺纹设计，牙型角60度，螺纹小径、

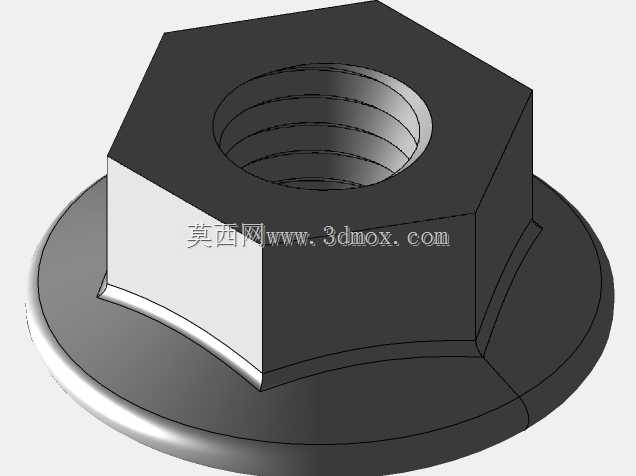

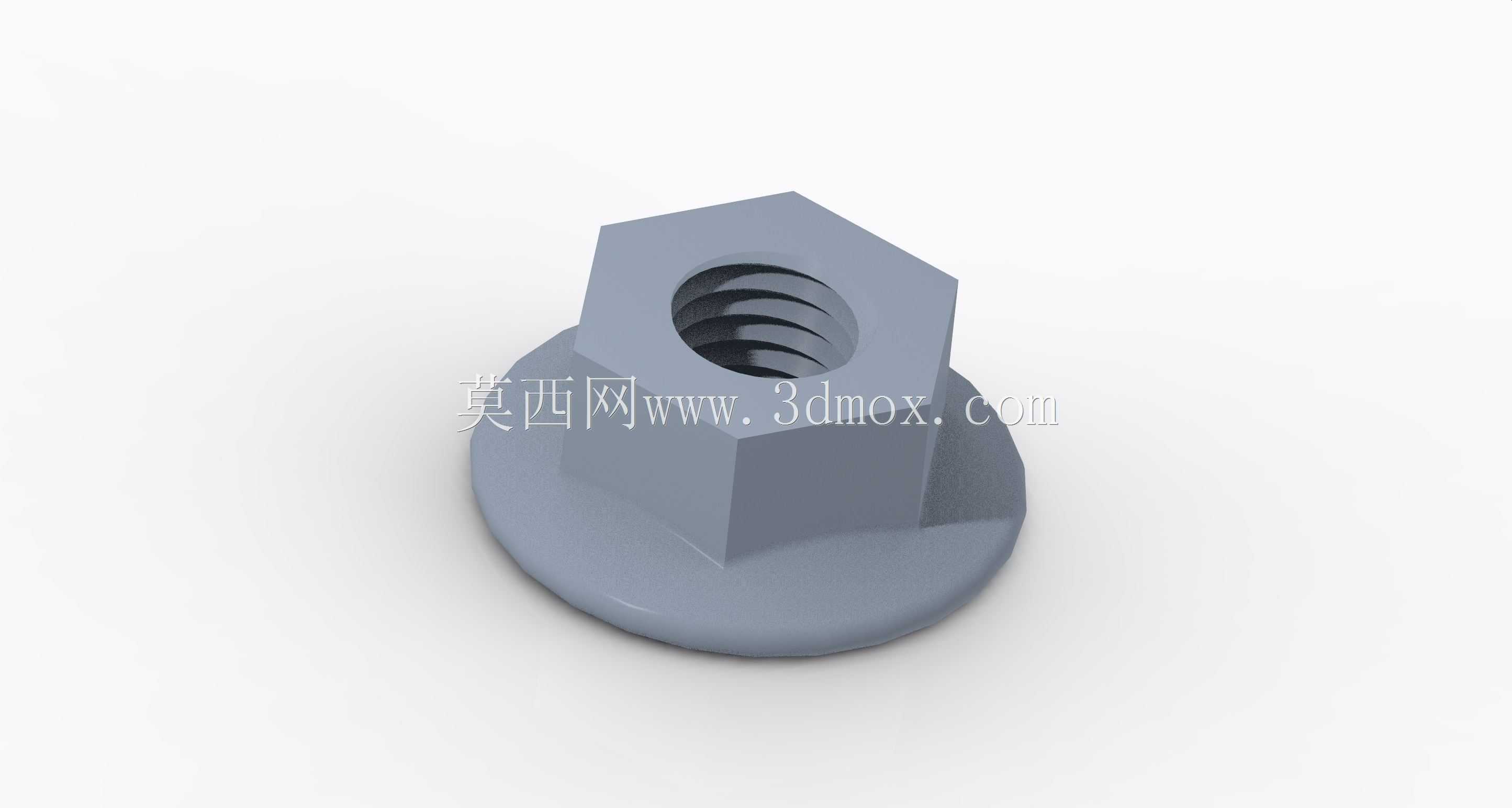

　　中径、大径的公差带符合通用传动与紧固要求，能够与对应规格的外螺纹螺栓、螺柱实现顺畅旋合，螺纹收尾处的退刀结构做了平滑过渡，避免螺纹末端应力集中导致的牙型崩裂，同时也能保证螺母可以完全旋合到螺纹根部，实现被连接件的无间隙压紧。底部法兰盘的外径设计通常比六角头部对边尺寸大出30%左右，法兰背面根据应用场景不同可做光面、滚花或者齿面设计，本次呈现的结构为光面法兰，适用于对被连接件表面外观要求较高、不允许压出齿痕的装配场景，法兰与六角头部的衔接处做了圆角过渡处理，避免冷镦成型过程中出现材料折叠裂纹，同时也能降低热处理环节的应力集中风险，提升零件整体的抗疲劳强度。从安装边界维度考量，这类法兰螺母的整体高度比同规格普通六角螺母高出法兰厚度部分，

　　在做装配空间校核时，需要预留足够的轴向容纳空间，避免螺母顶部与周边结构件发生干涉；法兰盘的外径尺寸决定了其压紧覆盖范围，在设计被连接件的安装过孔时，过孔直径需要小于法兰外径至少2毫米，保证法兰面能够完全压实在被连接件表面，不会出现压空、受力不均的问题；六角头部的对边尺寸决定了装配时扳手的活动空间需求，在布局密集安装孔位时，相邻两个螺母的中心距需要大于六角对角尺寸加扳手活动余量，避免相邻紧固件之间出现工具无法伸入的问题。在实际工程应用中，这类法兰螺母常被用在户外机柜装配、电动车架连接、风机外壳紧固、输送线导轨固定等场景，相比普通螺母加平垫圈的组合，一体式法兰结构减少了装配时的零件清点、套装工序，尤其在大批量流水线装配作业中，

　　能够有效降低工人的操作复杂度，减少垫圈漏装、错装的质量隐患；在承受一定振动载荷的工况下，法兰面与被连接件之间的更大静摩擦力能够延缓螺母的松动回转，搭配螺纹锁固胶使用时，能够达到更可靠的长期紧固效果。建模过程中需要重点关注螺纹与六角头部、法兰盘的同轴度公差，若同轴度偏差过大，会导致拧紧时螺母偏斜，法兰面无法均匀贴合被连接件，造成局部应力过大甚至连接失效；法兰盘的平面度也需要控制在合理公差范围内，若法兰面出现翘曲，会导致压紧后存在间隙，在振动工况下容易出现松动；六角头部的棱角需要做微小倒钝处理，避免装配过程中划伤操作人员手部，同时也能提升零件电镀、发黑等表面处理的镀层均匀性，减少棱角处的镀层过薄生锈问题。从材料选型适配角度，这类螺母可根据使用场景选用碳钢、不锈钢、铝合金等不同材质，碳钢材质配合镀锌、达克罗表面处理可满足常规室内干燥环境的使用需求，不锈钢材质适用于户外、潮湿、有腐蚀介质的场景，铝合金材质则多用于有轻量化需求的航空、新能源设备装配场景，不同材质的螺母在建模时的强度校核参数会有差异，但核心结构尺寸遵循通用互换性原则，能够实现同规格不同材质产品的通用替换。
