外螺纹六角过渡气动管路接头

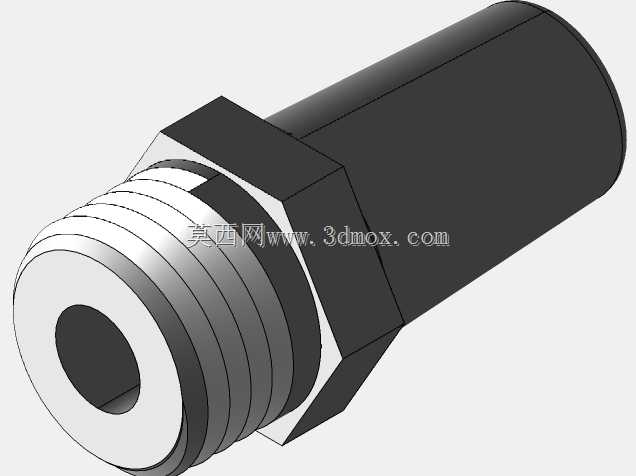

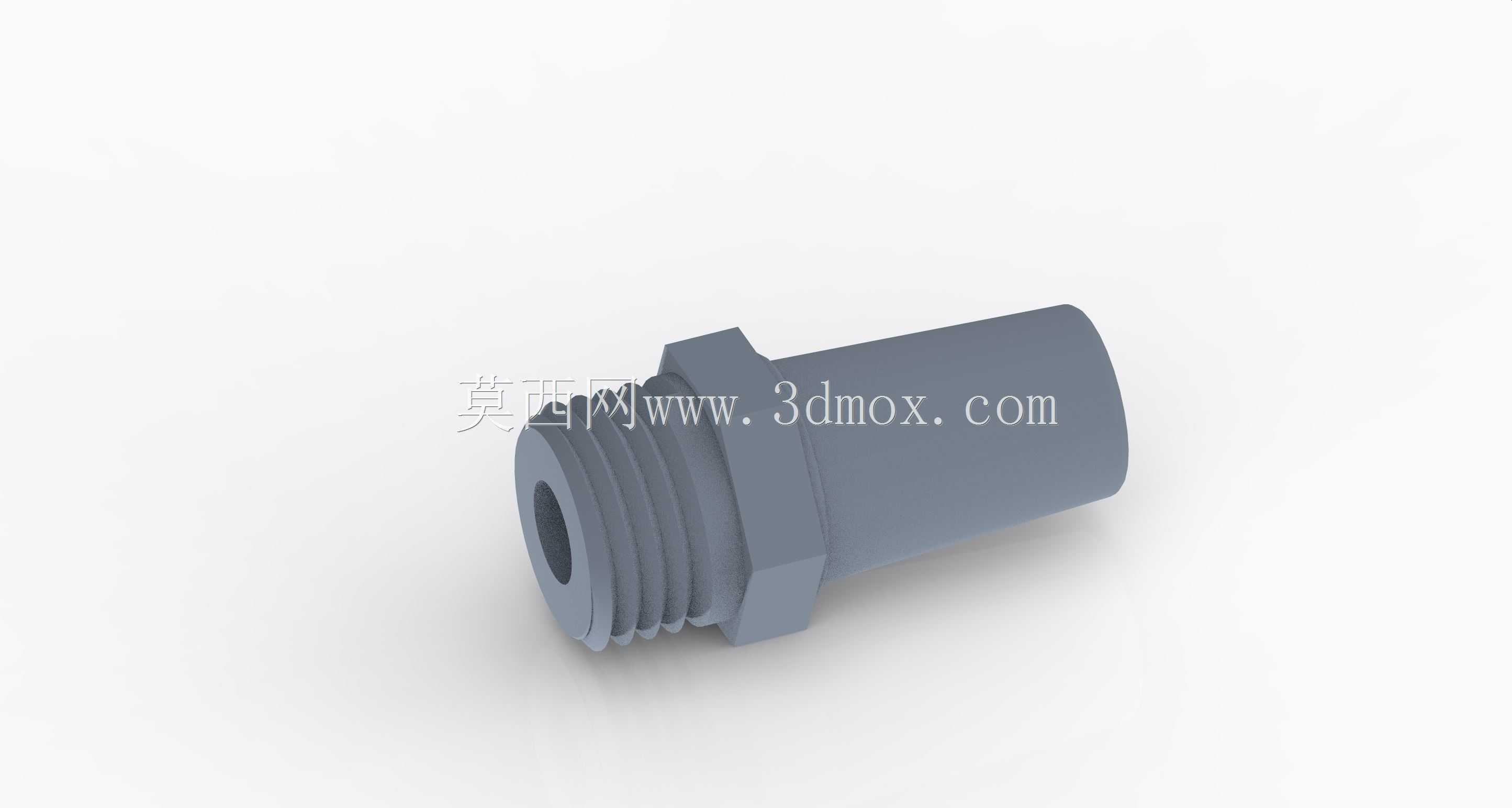

　　这类带外螺纹与六角扳拧位的过渡接头，在气动控制回路、低压流体输送管路里的应用占比极高，不管是车间里的装配线气路排布，还是小型自动化设备的气源分支接驳，甚至部分民用供水、小型液压支路的连接场景，都能见到这类结构的接头。从实际使用的角度看，它的核心作用是实现不同通径管路、不同连接形式部件之间的过渡连通，一端的外螺纹段可以直接拧入带对应内螺纹的阀块、气缸气口或者设备壳体接口，另一端的光轴插接段可以搭配快插接头、PU气管或者橡胶软管完成管路延伸，中间的六角结构是专门为扳手夹持设计的，安装时可以用开口扳手或者活动扳手卡住这个位置施加扭矩，避免拧入过程中接头本体跟转，也能保证螺纹连接的预紧力达到密封要求，不会出现管路漏气、漏液的问题。

　　设计这类接头的时候，首先要考虑的是通径的匹配，内部的流道孔是沿轴向贯通的，孔径大小直接决定了管路的流体通流能力，建模时要保证内孔的同轴度，避免流道出现台阶造成紊流，增大流体输送的压力损失。外螺纹段的长度需要结合常用的内螺纹接口深度来定，不能过长导致拧入后顶坏阀件内部结构，也不能过短造成啮合牙数不足，连接强度不够出现滑牙或者密封失效的问题。螺纹的收尾处要做退刀槽结构，方便加工时的退刀，也能保证螺纹拧到底的时候端面可以贴合密封面，搭配生料带或者密封圈实现端面+螺纹的双重密封。中间的六角对边尺寸要符合标准紧固件的扳拧尺寸规范，不能随意设计对边大小，否则现场安装时会出现扳手不匹配的问题，六角的厚度也要足够，承受安装扭矩时不会出现崩边、变形的情况。六角和光轴插接段之间的过渡要做圆角处理，避免应力集中，因为管路在使用过程中难免会受到管路拉扯、振动的外力，直角过渡的位置很容易出现应力断裂，尤其是在气动回路频繁充压泄压的工况下，应力集中的位置疲劳失效的概率会大幅提升。

　　光轴插接段的外径尺寸公差要严格控制，因为这个位置是用来插接管材或者快插接头的，尺寸过大的话会造成装配困难，甚至撑裂快插接头的内部卡簧，尺寸过小的话会出现连接间隙，导致管路泄漏，插接段的末端要做小角度的倒角，方便管材插入的时候顺利导向，不会刮坏管材内壁或者快插接头的密封胶圈。整个接头的外形没有多余的结构，整体是回转体加六角扳拧位的组合，建模时先绘制轴向的截面轮廓，通过旋转命令做出主体的回转结构，再单独拉伸切除出六角的扳拧面，最后处理各个位置的倒角、圆角和退刀槽即可，建模过程中要注意各个特征的轴向定位，保证螺纹段、六角位、插接段的同轴度，避免后续出工程图或者加工时出现基准偏差。

　　从安装边界来看，这类接头安装后六角位的径向尺寸是最大的，排布管路的时候要预留出扳手操作的空间，不能在六角周围紧贴布置其他部件，否则安装时扳手无法卡入，后期维护拆卸也会非常麻烦。接头拧入端的螺纹轴线要和被连接件的接口轴线保持重合，不能偏斜拧入，否则会造成螺纹乱牙，也会导致密封面贴合不严密出现泄漏。插接段连接软管的时候，要根据输送介质的压力选择合适的管箍或者卡簧固定，压力较高的工况下要在插接段加工环形的倒刺结构，增大和软管内壁的摩擦力，避免管路受压后脱开。日常使用中这类接头几乎不需要额外维护，只要安装时保证预紧力合适、密封到位，长期使用的故障率极低，是流体管路系统里最基础也最不可或缺的连接部件，很多设备的气路、液路故障排查里，接头位置的泄漏都是重点检查项，而合理的结构设计、精准的尺寸控制，就是从源头降低这类故障概率的核心。
