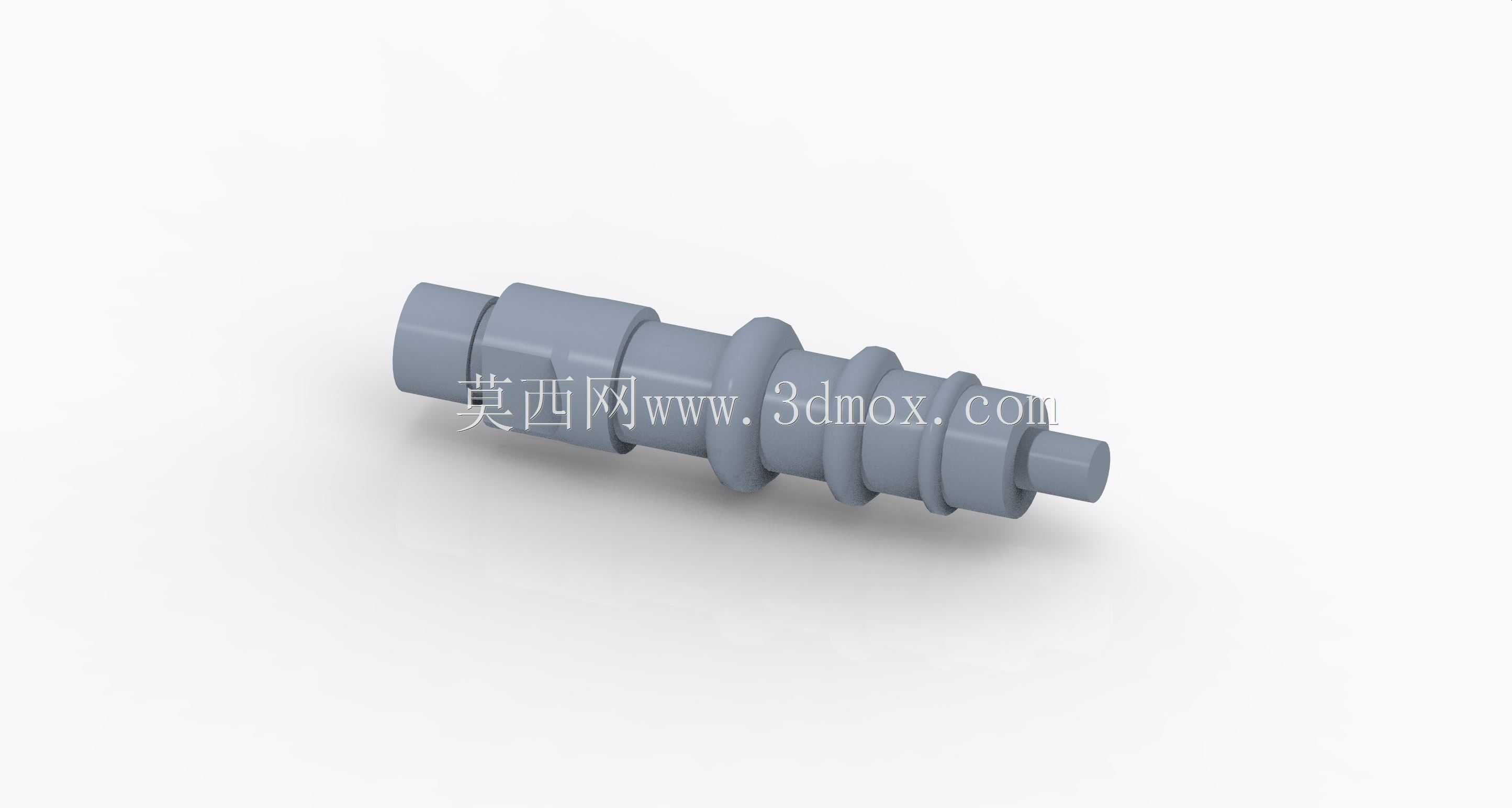

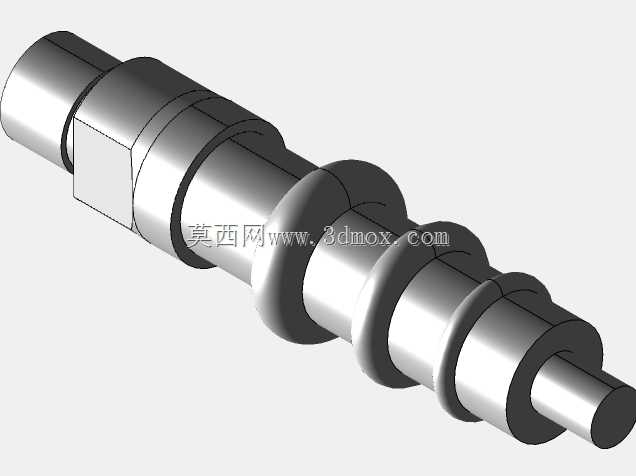

阶梯式多凸缘轴类连接定位零件

　　这类带多段环形凸缘的阶梯轴零件，在流体控制、气动液压回路以及小型精密传动机构中应用十分广泛，很多时候它作为阀芯、定位芯轴或者传动连接轴使用，承担着介质通断控制、部件同轴定位、扭矩传递的核心作用。从结构设计来看，零件采用同轴多段阶梯布局，不同直径的轴段分别对应不同的功能需求：直径最小的端部轴段一般作为插入导向端，在装配时先伸入对应配合孔位，起到初定位导向作用，避免装配过程中出现卡滞、同轴度偏差过大的问题；紧邻导向端的几段环形凸缘，一方面是作为轴向定位的止挡面，与配套的阀套、轴承或者衬套端面贴合，限制轴类零件的轴向窜动间隙，保证工作状态下的位置精度，另一方面部分凸缘侧面会作为密封件的安装基面，配套O型圈或者密封环实现不同腔室之间的介质隔离，避免流体泄漏导致的压力损失、介质串腔问题。

　　设计这类零件时，首先要确认各段轴径的配合公差，与密封件配合的轴段需要控制表面粗糙度在合理区间，既要保证密封件装配时不会被锐边划伤，也要避免表面过于粗糙导致密封件磨损过快；与传动件配合的轴段则需要根据传递扭矩的大小选择合适的配合类型，既要保证传动过程中不会出现相对转动打滑，也要兼顾拆装维护的便利性。各段轴肩的过渡位置需要设计合理的圆角或者退刀槽，避免应力集中导致零件在交变载荷下出现断裂失效，尤其是在频繁往复运动或者高速旋转的工况下，应力集中位置的疲劳损伤是这类零件最常见的失效形式。

　　从安装边界来看，零件整体为同轴回转体结构，最大外圆直径决定了安装孔的最小加工尺寸，各段凸缘的轴向间距需要与配套壳体、衬套、密封件的安装槽位严格匹配，轴向尺寸累计公差需要控制在合理范围内，否则会出现装配后轴向间隙过大导致窜动、或者间隙过小导致零件卡滞无法动作的问题。端部的倒角设计除了装配导向作用外，在作为阀芯使用时，部分倒角还会参与流量调节，通过倒角角度的变化控制阀门开启过程中的流量特性，实现线性调节或者快开调节的不同功能需求。

　　在实际工况中，这类零件如果应用在气动回路中，一般会搭配轻质密封件，工作时往复运动频率较高，需要重点关注轴段表面的耐磨性能，通常会做表面硬化处理降低磨损速率；如果应用在液压回路中，则需要考虑液压油的腐蚀影响，材料选择上要兼顾强度与耐腐蚀性；如果作为传动定位轴使用，则需要重点保证各轴段的同轴度公差，避免旋转过程中出现偏摆导致的振动、噪音问题，影响整套机构的运行稳定性。建模过程中需要先绘制回转截面草图，保证各段尺寸的轴向、径向定位准确，通过回转命令生成基础实体后，再对各过渡位置的圆角、倒角进行细节处理，最后校验各配合面的尺寸公差与形位公差是否满足实际装配需求，避免出现建模尺寸与实际加工要求不符的问题。
