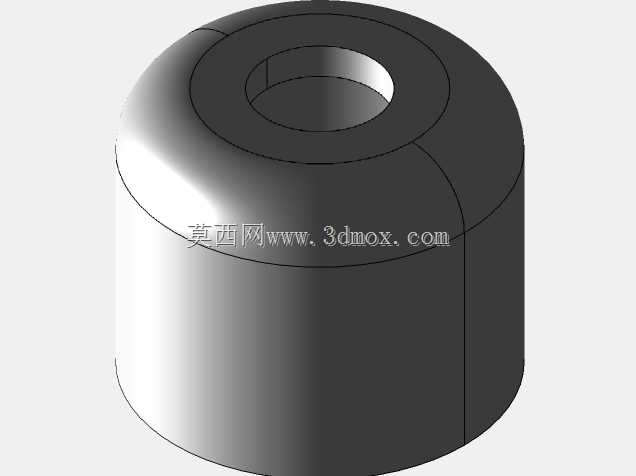

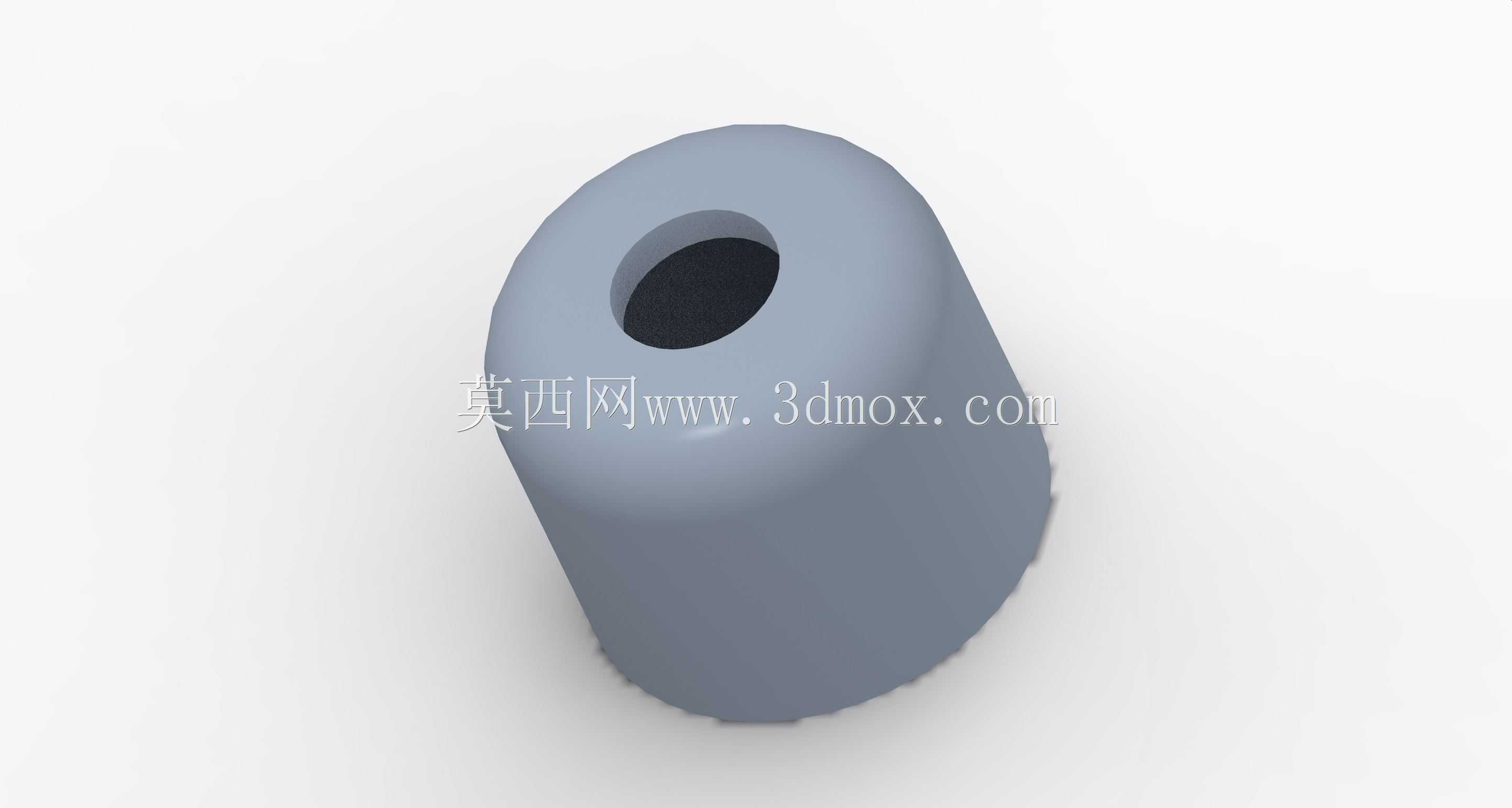

带中心通孔的锥台形套类零件结构

项目分类:通用机械零部件 发布时间:2021-12-29 ID:481376
  • 带中心通孔的锥台形套类零件结构
  • 带中心通孔的锥台形套类零件结构

  这类带中心通孔的锥台形套类构件,在轻工输送设备、小型流体管路、工装夹具定位模块中都有广泛的应用场景,很多时候承担着轴端限位、管路过渡连接、工装定位衬套的实际作用。从结构设计逻辑来看,整体采用上小下大的锥台外形,并非单纯为了造型规整,更多是考虑安装过程中的导向性——下端直径更大,安装时可以顺着锥面自然滑入安装基座的对应孔位,降低装配对位的难度,同时锥面结构在受压时能够分散径向的挤压力,避免直筒类零件常见的根部应力集中断裂问题。顶部的圆角过渡处理,是设计中很容易被忽略但实用性极强的细节,一方面可以去除加工后的锐边毛刺,避免装配、检修过程中划伤操作人员或配套密封件,另一方面在零件承受轴向冲击载荷时,圆角能够分散端面的应力,

  减少边缘崩缺的风险。中心的同轴通孔是整个零件的核心功能结构,孔的轴线与外锥面的轴线保持严格的同轴度要求,根据实际使用场景的不同,这个通孔可以穿装固定螺栓实现零件的锁紧固定,也可以作为流体介质的流通通道,或是作为定位销的配合孔实现整套机构的精准对位。从安装边界的角度考量,这类零件的下端面为主要承载面,设计时需要保证下端面的平面度要求,确保安装后与基座表面完全贴合,避免出现倾斜导致的受力不均;外锥面的锥度取值通常不会过大,一般控制在1:10到1:20之间,既保证装配导向的顺滑性,又不会因为锥度过大导致安装后自锁失效、出现松动窜动的问题。在实际建模过程中,首先要确定上下端面的直径差值与整体高度的比例关系,先绘制外轮廓的旋转截面,

  通过旋转特征生成整体基体,之后再切除中心的同轴通孔,最后对顶部边缘、孔口边缘添加对应的圆角特征,建模时需要特别注意通孔与外轮廓的同轴度约束,避免后续出工程图或加工时出现位置度偏差。这类零件的材质选择通常根据使用场景确定,作为工装定位衬套使用时多选用45号钢经调质处理,提升表面耐磨性能;作为管路过渡接头使用时可选用尼龙或工程塑料材质,降低整体重量同时具备一定的密封性能;作为轻载设备的支撑套使用时也可选用铝合金材质,兼顾强度与轻量化需求。在装配适配性上,这类锥台套的下端通常与基座的沉孔形成配合,锥面与沉孔的倒角面贴合,既能够实现径向的自动对中,又能承受一定的轴向载荷,相比直筒式衬套,它不需要额外的定位销来防转,

  依靠锥面的挤压力就能实现足够的周向固定力,在很多需要快速拆装的小型设备上应用优势十分明显。另外,这类零件的中心通孔内壁通常会根据配合需求设计对应的公差等级,如果是与螺栓等紧固件配合,通孔直径会比螺栓公称直径大0.2到0.5mm,方便装配时的位置微调;如果是作为流体通道,内壁会做光滑处理减少流体阻力;如果是与定位销配合,则会选用H7的公差等级保证配合精度。
