Creo练习用带槽异形支撑基座结构

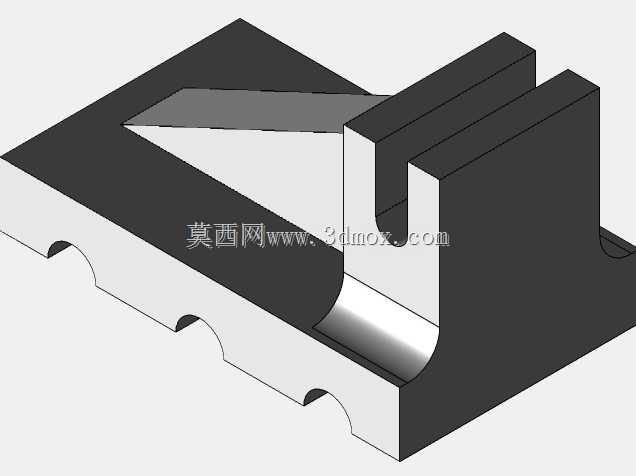

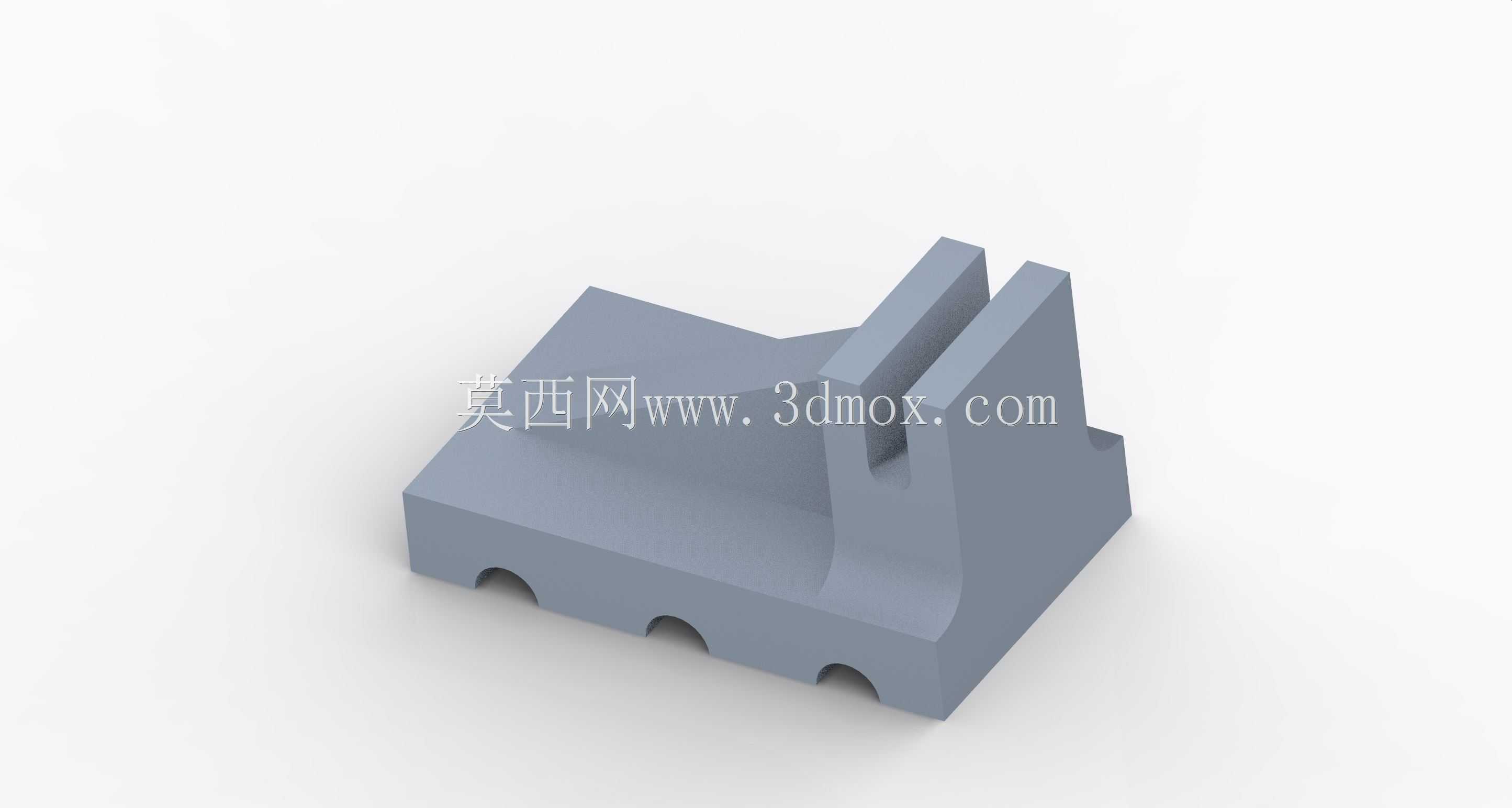

　　这类带开槽的异形支撑基座，在小型自动化生产线的工位定位模块、非标工装夹具的承载单元中十分常见，日常做三维建模练习时，这类零件能覆盖拉伸、切除、拔模、倒圆角等多数基础实体特征命令，很适合刚接触Creo的设计人员练手，熟悉从二维草绘到三维实体的完整建模逻辑。从实际应用场景来看，这类基座通常作为上层功能组件的安装承载基础，底部的三个半圆缺口是为了匹配安装面的定位销或者避让走线、固定螺栓的头部，避免安装时出现干涉，同时能减少基座与安装面的接触面积，降低安装面平面度误差带来的装配翘曲问题，在小型输送线的侧边挡料机构、检测工位的传感器安装支架底座上，这类结构的应用频率很高。设计这类零件的时候，首先要确定底部安装基准面的平面度要求，

　　作为整个零件的设计基准，所有特征的尺寸标注都要从这个基准面出发，避免基准转换带来的尺寸累积误差。基座上部的平行开槽结构，主要是用来插入片状的功能件，比如挡料片、定位插板或者传感器的安装板，槽的两个侧壁需要保证平行度公差，槽宽尺寸要根据插入件的厚度预留合理的配合间隙，一般小尺寸的这类槽如果是做滑动配合，单边间隙留0.05到0.1毫米即可，如果是固定安装，间隙可以适当放大到0.2毫米以内，降低加工难度。基座侧面的斜向过渡结构，不是单纯的造型设计，一方面是为了减少零件的整体重量，降低材料成本，另一方面是为了避免直角位置的应力集中，在设备运行产生振动的时候，斜向的加强过渡能提升基座的整体刚性，减少长期受力后的形变问题。从安装边界来看，

　　这类基座的底部轮廓通常是规则矩形，安装孔位会布置在基座的四个边角位置，不过这个练习模型里没有做安装孔，是因为练习重点放在了异形轮廓和开槽结构的建模上，实际生产用的同结构基座，会在底部对应位置打沉头孔，用来穿内六角螺栓固定在安装型材或者工作台面上，沉头孔的深度要保证螺栓头部完全沉入零件表面以下，不会突出影响上层组件的安装。建模的时候要注意特征的顺序，先做底部的基座主体，再做上部的立壁结构，之后切除出中间的平行槽，最后做底部的半圆缺口和各处的倒圆角，倒圆角的顺序要遵循先大后小的原则，避免出现圆角特征失败的问题，尤其是立壁和底座连接的位置，圆角半径不能过大，否则会和槽的侧壁产生干涉。这类零件如果是用机加工方式生产，

　　一般选用6061铝合金或者Q235钢作为毛坯，通过铣削加工一次成型，加工时要先铣平底部基准面，再翻面加工上部的结构和槽位，保证槽的深度尺寸和侧壁的垂直度，底部的半圆缺口如果是避让用的，不需要过高的尺寸精度，只要能保证避让空间足够即可，如果是用来配合定位销的，就需要严格控制半圆的半径和位置度公差。在做装配验证的时候，要重点检查槽位和插入件的配合情况，以及基座安装后和周边组件的间隙，避免设备运行时出现碰撞，尤其是在有往复运动的机构上，基座的刚性直接影响上层组件的运行精度，所以设计时除了考虑结构的避让和安装，还要核算立壁部分的受力形变，在重量允许的情况下，适当增加立壁的厚度或者加设加强筋，提升整体的结构稳定性。
