带同轴内孔台阶圆柱滚轮结构设计

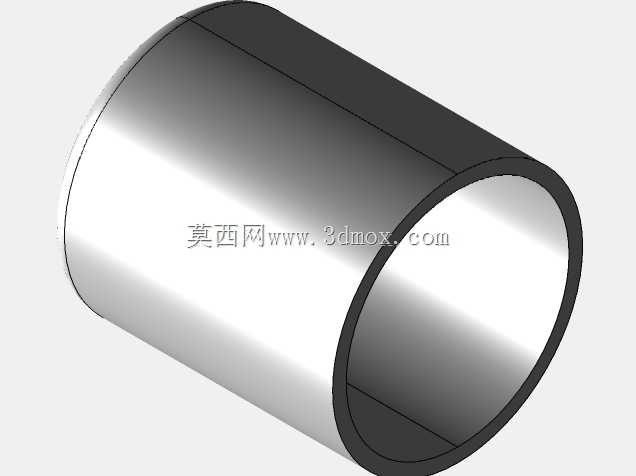

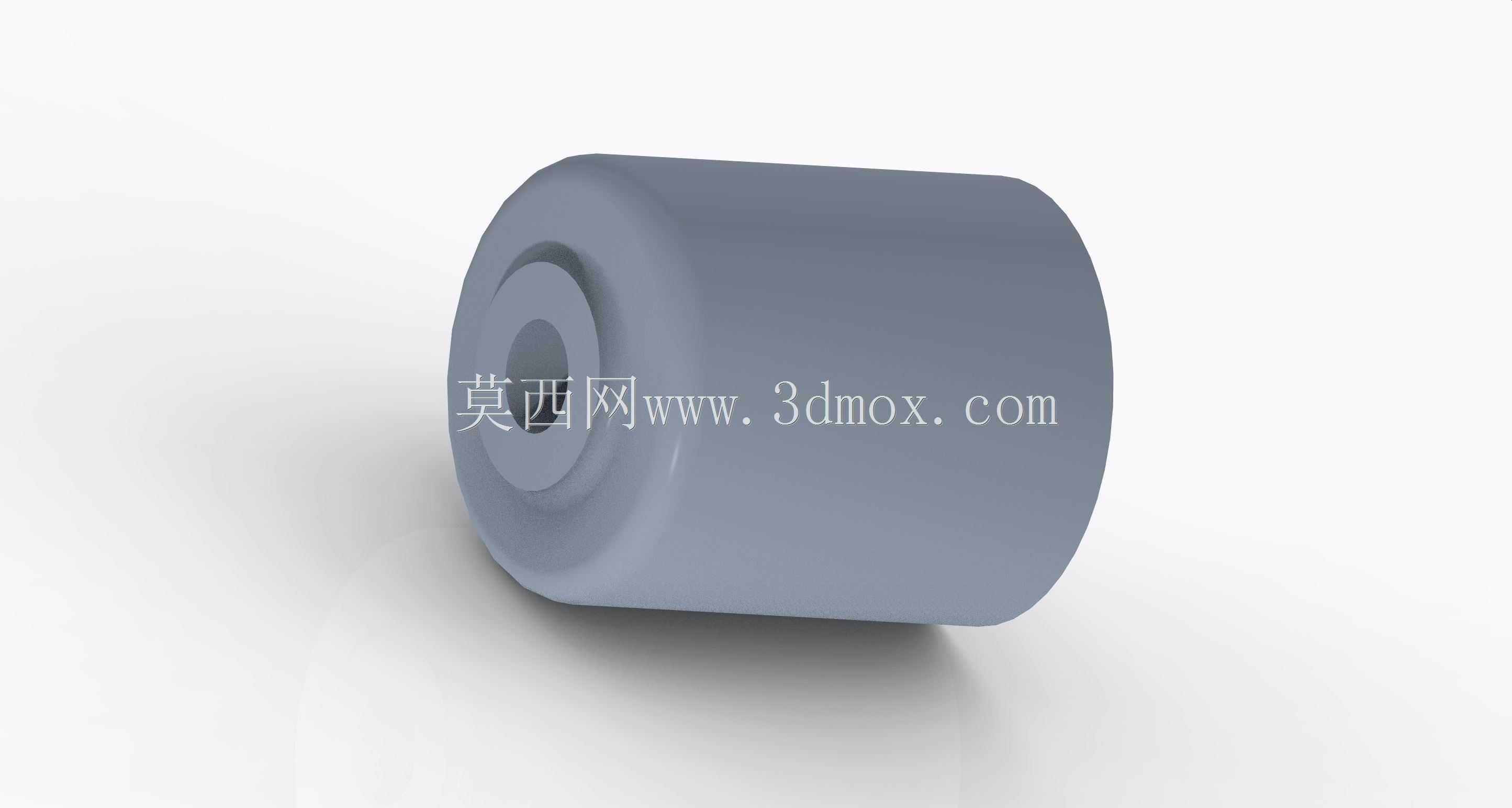

　　这类带同轴内孔台阶的圆柱滚轮，在轻载输送线、小型工装导向机构、办公设备走纸机构、小型仓储分拣滑道里应用十分广泛，很多时候它不会作为核心传动件出现，但却是保证设备运行平顺性的关键辅助零件。从结构上看，整体采用外圆柱面作为工作接触面，外圆表面无额外沟槽、防滑纹设计，适合在光滑金属导轨、工程塑料导向面、平皮带内侧做支撑滚动使用，接触形式为面接触，相比带V型槽、圆弧槽的滚轮，它对安装面的平行度公差容忍度更高，不会因为导轨轻微的角度偏差出现卡滞、啃边的问题。内孔采用台阶式设计，并非等直径通孔，大直径内孔段用来容纳轴承外圈或者轴套的定位台阶，小直径内孔段直接与支撑轴配合，这种设计可以省去轴上额外加工定位轴肩的工序，装配时直接将滚轮推入支撑轴，

　　靠台阶面实现轴向定位，不需要额外加装轴端挡圈或者锁紧螺母，能大幅缩减装配环节的零件数量，在批量组装的小型设备里，这种结构能有效降低装配工时。设计这类滚轮的时候，首先要确认的是外圆的圆柱度公差，因为外圆是直接参与滚动接触的工作面，如果圆柱度超差，滚动过程中会出现周期性跳动，带动输送面或者导向件产生振动，对于输送轻薄片状物料的设备，比如印刷机的进纸轮、分拣机的过渡滚轮，这种跳动会直接导致物料走偏、卡纸，一般外圆的圆柱度要控制在0.02mm以内，表面粗糙度根据使用场景调整，如果是和橡胶皮带接触，粗糙度可以控制在Ra1.6-3.2之间，保证足够的摩擦力不打滑，如果是和金属导轨面做纯滚动接触，粗糙度可以做到Ra0.8以下，

　　减少滚动过程中的磨损。内孔的同轴度是整个零件的设计核心，台阶孔的两段内孔必须和外圆保持同轴，同轴度公差要控制在0.015mm以内，否则滚轮转动时会出现偏心，不仅会产生运行噪音，还会导致支撑轴承受额外的径向交变载荷，缩短轴和配套轴承的使用寿命。安装边界方面，这类滚轮的轴向尺寸要比配套的安装位宽度小0.1-0.2mm，避免装配后出现轴向挤压，导致滚轮转动卡滞；内孔和支撑轴的配合一般选用间隙配合，间隙量控制在0.01-0.02mm之间，既保证转动灵活，又不会因为间隙过大出现晃动。选材上如果是用于普通工装的非频繁使用场景，可以选用POM或者尼龙材质，自重轻、运行噪音小，还具备一定的自润滑性，不需要额外加注润滑脂；

　　如果是用于工业输送线的频繁启停场景，一般选用45号钢表面做镀锌或者淬火处理，提升外圆的耐磨性能，内孔可以镶嵌铜套或者直接安装微型深沟球轴承，降低转动阻力。很多新手在建模这类零件的时候，容易忽略台阶孔处的退刀槽设计，实际上如果采用机加工方式制作，两段内孔的台阶位置必须预留宽度1-1.5mm的退刀槽，保证加工时刀具可以顺利退刀，不会在台阶处残留加工凸台，影响轴承或者轴套的定位贴合；另外外圆的两端边缘要做0.5-1mm的倒角，既可以去除加工毛刺，也能在装配导入导轨的时候起到导向作用，不会因为边缘的锐角刮伤导轨或者皮带表面。在实际设备调试中，这类滚轮的安装支撑轴要保证两端的安装座同轴，否则滚轮会出现单侧受力的情况，长时间运行会导致外圆偏磨，内孔和轴的配合间隙快速变大，最终出现滚轮晃动、输送打滑的问题；如果是多个滚轮并排使用的场景，要保证所有滚轮的外圆最高点处于同一平面，平面度公差控制在0.1mm以内，避免出现个别滚轮悬空不受力、个别滚轮受力过载的情况。
