多槽带轮Creo练习三维结构

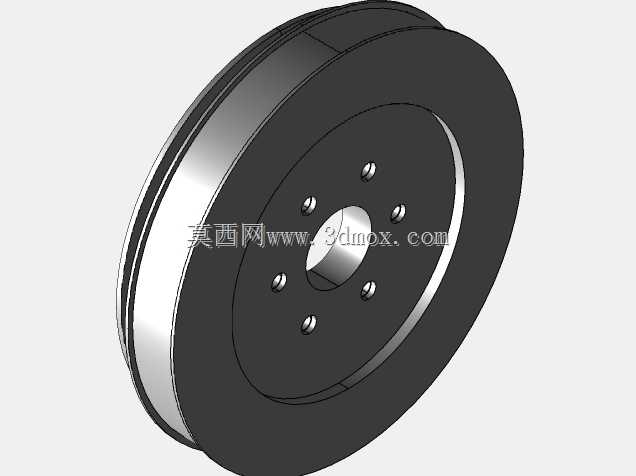

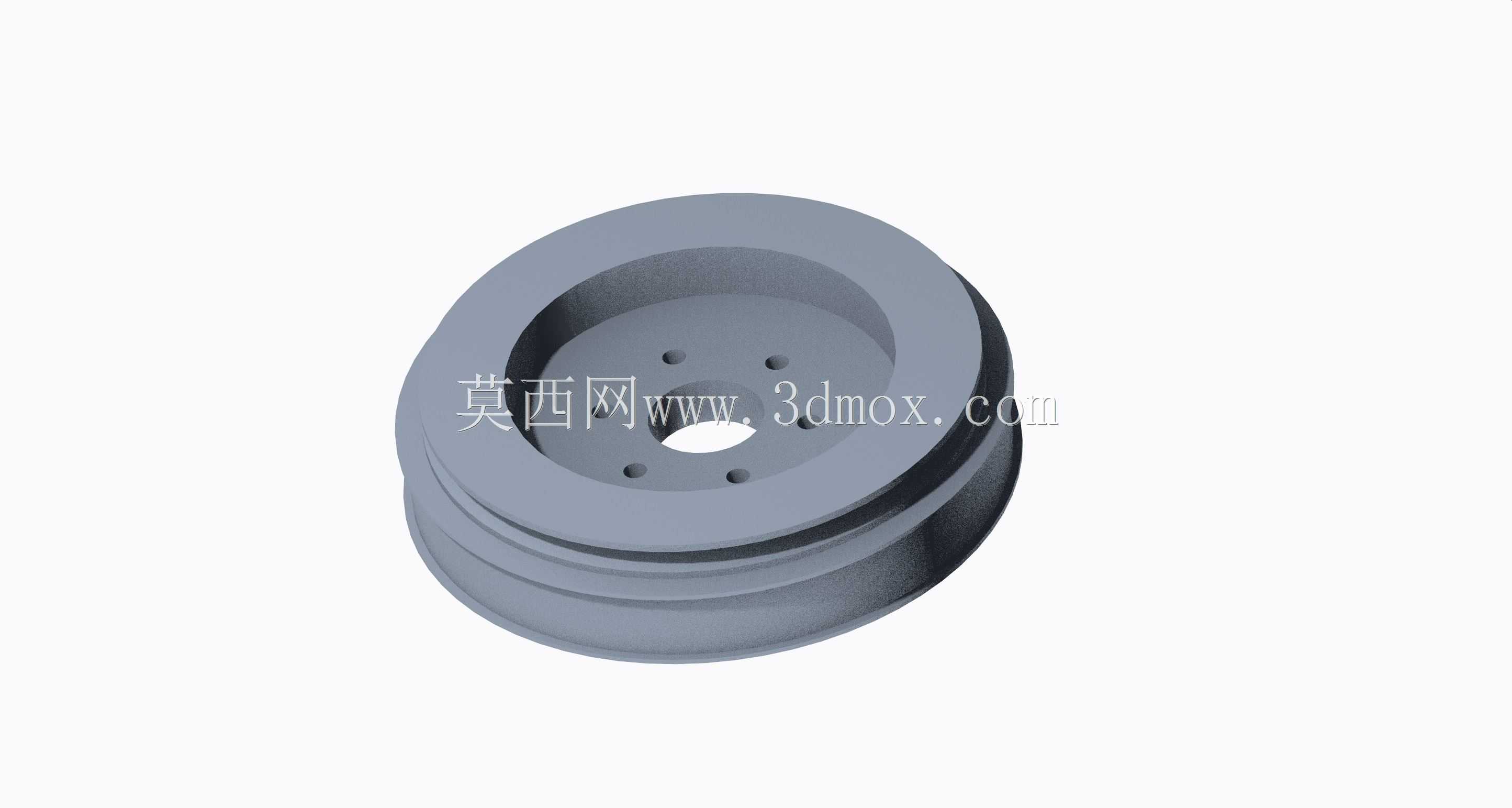

　　这类多槽带轮是机械传动系统里的基础部件，日常在中小型机床辅机、农用加工设备、轻工输送线的传动端都能见到它的身影，核心作用是通过多根V带的配合，将动力端的扭矩平稳传递到从动轴上，相比单槽带轮，它能在不增大轮体外径的前提下提升传动功率上限，同时多槽的结构也能分摊单根皮带的负载，降低皮带打滑、过度磨损的概率，适合中低速、传动比要求不极端严苛的动力传输场景。从结构设计逻辑来看，这个带轮采用了腹板式带中心安装孔的结构，没有做成实心轮盘，主要是为了在保证轮体整体刚度的前提下，尽可能降低自身转动惯量，减少动力启动阶段的无效能耗，同时腹板上均匀分布的六个小孔，一方面是为了减重，另一方面也能在轮体高速转动时起到一定的空气导流作用，

　　帮助皮带与轮槽摩擦产生的热量快速散出，避免长期高温导致皮带橡胶老化加速。轮体外缘的多道梯形环槽是核心功能面，槽的角度、深度、槽间距都严格匹配对应型号V带的截面尺寸，设计时需要保证槽面的粗糙度控制在合理区间，太光滑会降低摩擦系数容易打滑，太粗糙则会加剧皮带的磨损，同时槽的加工位置要保证与中心安装孔的同轴度，否则转动时会出现径向跳动，引发传动振动、皮带偏磨的问题。中心的安装孔是与传动轴配合的定位基准，孔的公差带通常选用过渡配合，保证装配后轮体与轴不会出现相对转动，同时孔端预留的沉台结构，是为了给轴端挡圈或者锁紧螺母留出安装空间，避免轮体轴向窜动。从安装边界来看，这类带轮的轴向尺寸需要匹配安装位置的轴段长度，

　　轮体的最大外径要预留出皮带安装、张紧的调整空间，不能和周边的机架护罩、其他传动部件发生运动干涉，设计时还要考虑皮带的包角要求，通常小带轮的包角不能低于120度，否则会大幅降低传动效率，所以轮径的选择还要和动力端、从动端的轮径匹配，结合中心距计算出合适的传动比。在建模练习过程中，这类轮盘类零件的建模逻辑很有代表性，首先通过旋转特征做出轮体的基本轮廓，包括外缘的槽型、中心的安装孔、腹板的基本形态，之后通过阵列特征完成腹板上均布小孔的创建，过程中需要重点关注各个特征的尺寸关联，比如槽的位置要以轮体的中心轴线为基准，均布孔的阵列轴要和中心孔同轴，保证后续修改参数时特征不会出现报错。实际生产中这类带轮大多采用灰铸铁铸造毛坯，

　　经过时效处理后再进行机加工，先车削内外圆和端面，再加工轮槽，最后钻腹板上的小孔，部分负载较大的场景也会采用铸钢或者铝合金材质，铝合金材质的带轮重量更轻，转动惯量更小，适合对启停响应速度要求较高的传动场景，比如小型自动化设备的动力传输端。在实际选型应用时，还要根据传递的功率、转速、传动比来确定槽的数量、轮的直径、皮带的型号，不能随意替换参数，比如槽数不够会导致单根皮带负载过大容易断裂，轮径太小则会导致皮带的弯曲应力过大，缩短皮带的使用寿命，同时安装时要保证两个配对带轮的轮槽处于同一平面，否则皮带会出现跑偏、异常磨损的问题，日常维护中还要定期检查轮槽的磨损情况，如果槽面出现明显的凹痕、磨损台阶，就要及时更换带轮，避免损伤皮带引发传动故障。
