多孔位异型安装固定机械零件结构

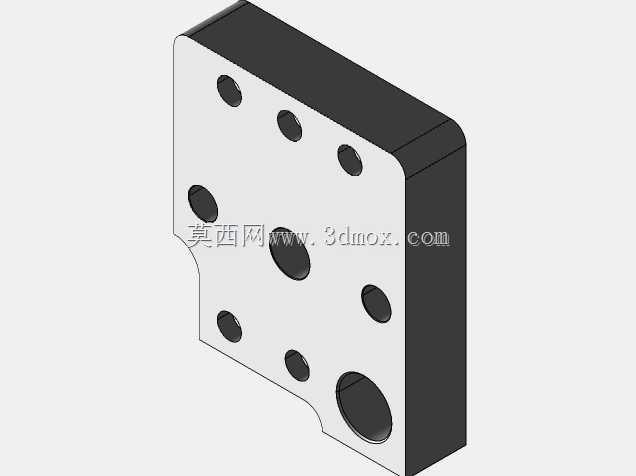

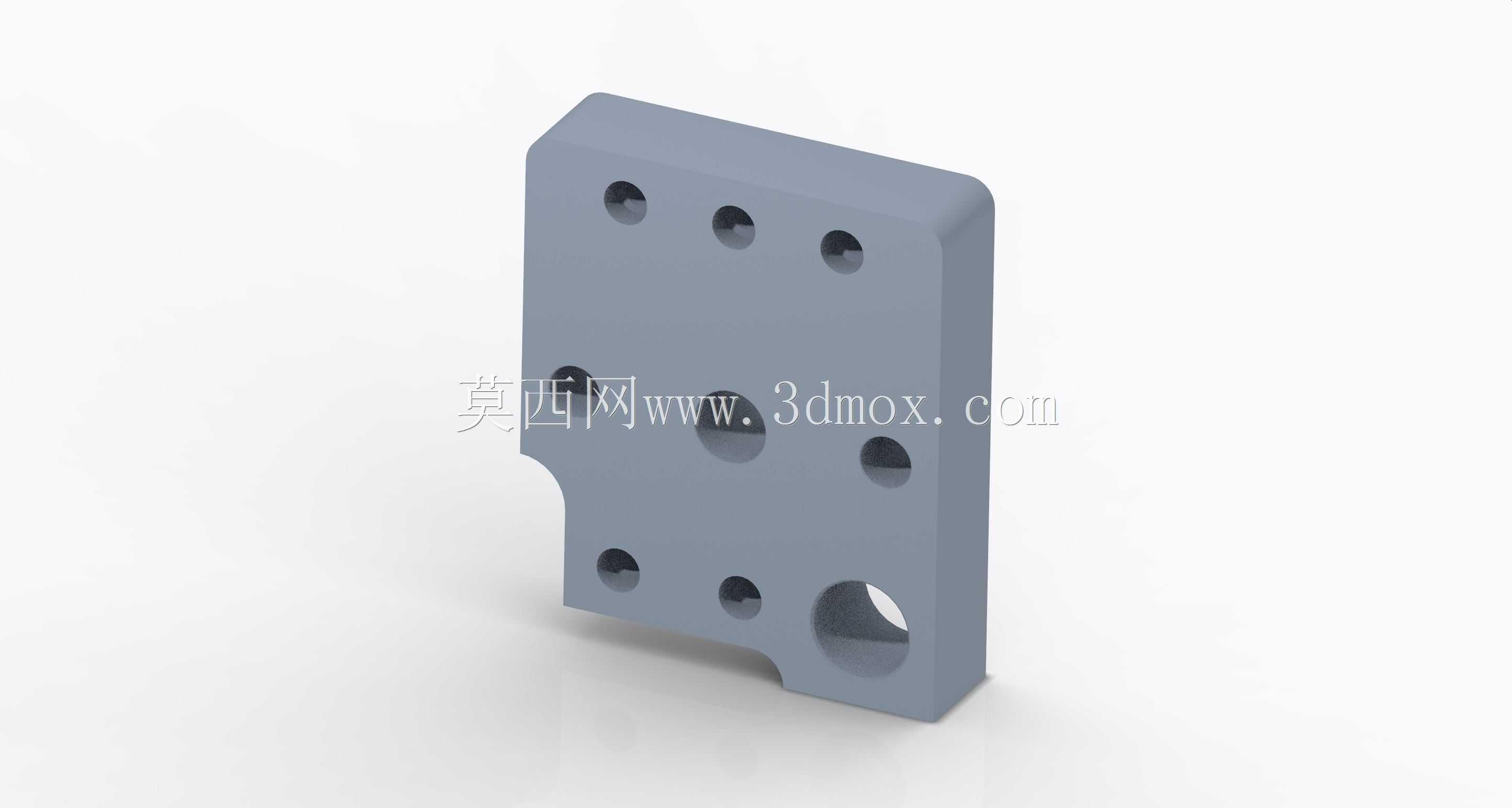

　　这类带多规格孔位的异型块状零件，在工业自动化生产线、专用工装夹具、小型功能模组的搭建场景中十分常见，核心作用是作为不同功能部件之间的连接承载基体，承担载荷传递、位置固定、部件间距校准的多重作用，很多时候会直接作为模组的侧装基准板使用，不需要额外加装调整垫片就能满足常规的装配精度要求。从结构设计逻辑来看，零件主体采用矩形块为基础构型，针对不同的装配需求做了局部切边处理，左下角的缺口结构是为了避让安装位下方的凸起结构，避免装配时出现干涉，右上角做的小圆角过渡，一方面是消除锐边防止装配人员划伤，另一方面也能减少零件在受力时的应力集中，避免长期受交变载荷出现边角开裂的问题。零件上的孔位做了明确的功能区分，最下方的大直径通孔是主定位销孔，

　　装配时会配合高精度圆柱销完成零件与安装基座的初定位，定位精度可以控制在0.02mm以内，定位完成后再通过周边的小直径沉孔穿入螺栓完成锁紧固定，这类沉孔采用锪平工艺处理，能保证螺栓头完全沉入零件表面以下，不会突出平面影响其他部件的安装。中间区域的几个中等直径孔位，是用来固定外接功能元件的，比如小型气动接头、传感器支架、导向轴支座这类小尺寸部件，孔位的间距按照常用工业配件的安装孔距做了匹配，不需要额外打孔就能直接适配市面上多数标准小型功能件。上部的三个等直径小孔是辅助调节孔，当外接部件需要做小范围位置调整时，可以通过这几个孔位快速切换安装位置，不需要重新加工基座孔位，能大幅缩短模组调试的时间。从安装边界来看，

　　零件的安装基准面做了平面度要求，整体平面度公差控制在0.03mm以内，保证和安装基座贴合时不会出现间隙，避免锁紧后零件出现翘曲变形，影响上部安装部件的位置精度。零件的整体厚度根据承载需求做了匹配，常规工况下采用45号钢调质处理就能满足强度要求，如果是在有腐蚀的工况下使用，也可以更换为6061铝合金做硬质阳极氧化处理，兼顾轻量化和耐腐蚀性。在实际建模过程中，这类零件需要优先确定主定位孔的位置，以此为基准排布其他功能孔位，所有孔位的位置度公差要根据实际装配需求设定，避免出现孔位错位导致无法装配的问题，局部的切边和圆角特征要在主体特征完成后再添加，避免建模过程中出现特征参考丢失的问题。这类零件虽然结构不算复杂，

　　但是在整套设备中起到的连接作用十分关键，设计时需要充分考虑周边部件的运动轨迹，预留足够的安全间隙，同时要核算螺栓锁紧后的压紧力是否满足载荷要求，避免设备运行过程中出现零件松动移位的问题，很多设备的装配故障往往就是这类基础连接零件的设计细节考虑不足导致的，比如孔边距预留不足导致锁紧时零件边缘开裂，或者避让缺口尺寸不够导致运动部件刮蹭，这些细节都需要在设计阶段结合实际装配场景反复核对。
