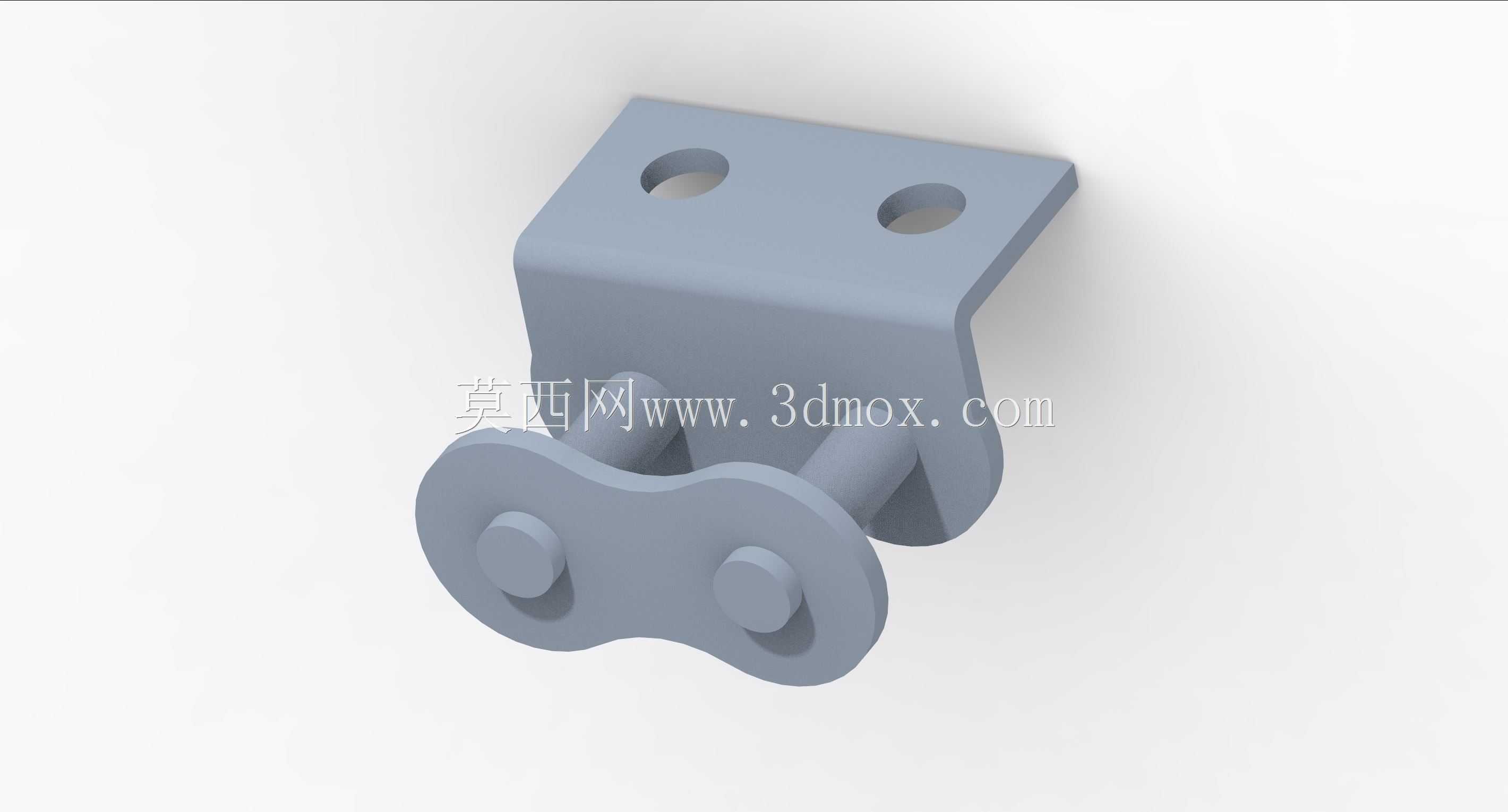

双销铰接式L型安装连接支座结构

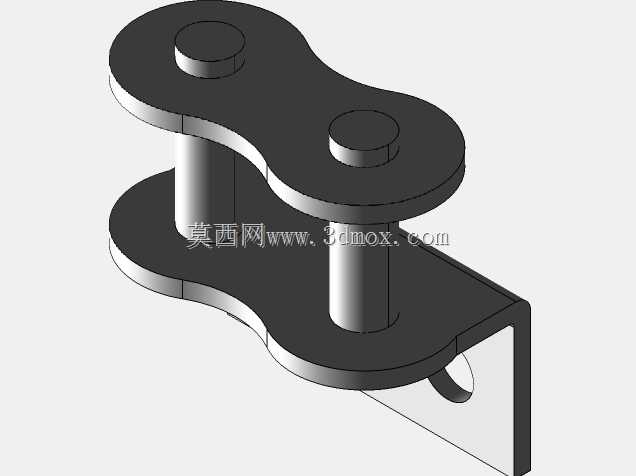

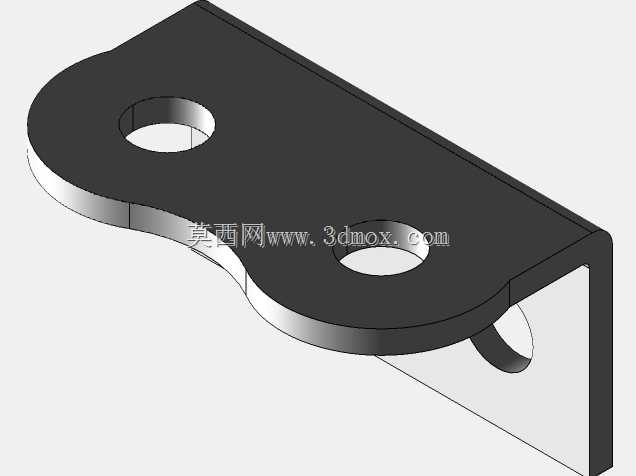

　　这类带双铰接销的L型安装支座，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构里十分常见，核心作用是作为固定端与活动连杆的衔接载体，既承担安装基准的定位功能，又为铰接的活动构件提供稳定的回转支撑。从结构设计逻辑来看，支座整体采用L型折弯式的一体结构，竖直方向的安装板上开设两个同轴度要求较高的通孔，用于穿装螺栓将整个支座固定在设备的机架立面或者型材安装面上，两个安装孔的孔距经过受力校核，能避免单螺栓固定带来的支座偏转问题，安装时可根据现场的安装面平整度，在支座与安装面之间加装调整垫片，补偿安装面的平面度误差，保证铰接销的轴线与活动构件的回转平面保持垂直，避免活动件转动时出现卡滞、偏磨的问题。水平方向伸出的铰接端采用双凸耳结构，

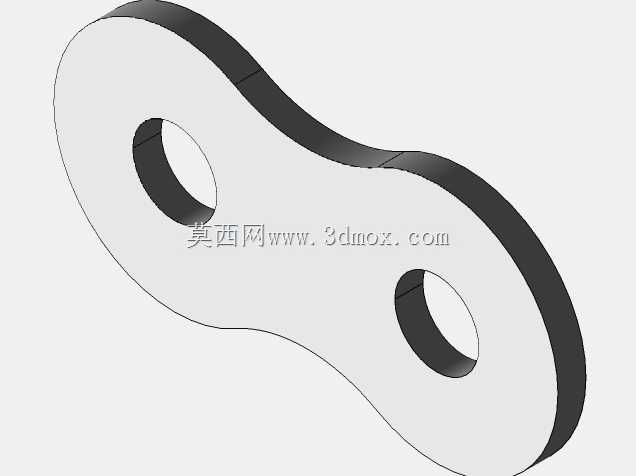

　　两个凸耳上分别设置同轴的圆柱销凸台，凸台的外径与配套连杆端部的安装孔内径采用间隙配合，配合公差控制在H8/f7区间，既保证连杆能够绕销轴灵活转动，又不会因为配合间隙过大导致连杆运行时出现晃动，影响整个传动机构的运动精度。凸台的根部做了圆角过渡处理，避免应力集中导致支座在长期承受交变载荷时出现根部断裂的问题，实际应用中，这类支座承受的载荷主要来自铰接连杆传递的拉力与小幅冲击力，因此支座的板厚选择会根据额定载荷做对应调整，常规工况下6mm厚度的碳素结构钢材质即可满足大部分轻载传动场景的使用需求。从安装边界来看，竖直安装板的外形尺寸需要匹配安装位置的空间，两个安装孔的中心距通常设置为标准值，适配常见的型材安装槽距，

　　不需要额外在机架上加工非标准孔位，降低现场安装的加工成本；水平方向的铰接端伸出长度需要保证配套连杆在整个摆动行程内不会与竖直安装板发生运动干涉，设计时会预留足够的安全间隙，同时双凸耳的间距与配套连杆的端部宽度匹配，限制连杆沿销轴方向的窜动，不需要额外加装轴向定位挡圈，简化装配流程。在实际设备运行过程中，这类铰接支座不需要做额外的日常维护，销凸台与连杆孔之间可以根据使用工况选择加装自润滑轴套，在无油润滑的场景下也能长期保持顺畅的转动效果，避免因为锈蚀或者磨粒磨损导致转动阻力增大。设计这类结构时，需要重点校核安装板与铰接端衔接位置的抗弯强度，尤其是当连杆传递的载荷方向与安装面呈一定角度时，衔接位置会承受较大的弯曲应力，

　　除了根部做圆角过渡之外，还可以根据载荷情况在折弯位置增设加强筋，进一步提升支座的整体刚性，避免长期受力后出现塑形变形，导致铰接点的位置精度下降，影响整个机构的运动轨迹准确性。这类支座的结构没有冗余的设计，所有的结构特征都服务于安装固定与铰接支撑两个核心功能，加工工艺也相对简单，采用板材切割、折弯后焊接销凸台或者一体铸造成型都可以实现批量生产，能够有效控制制造成本，同时标准化的安装尺寸也方便不同设备之间的配件互换，降低设备后期的维护更换成本。
