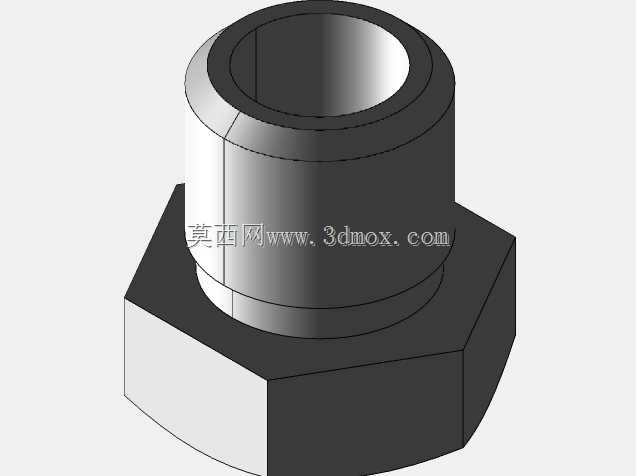

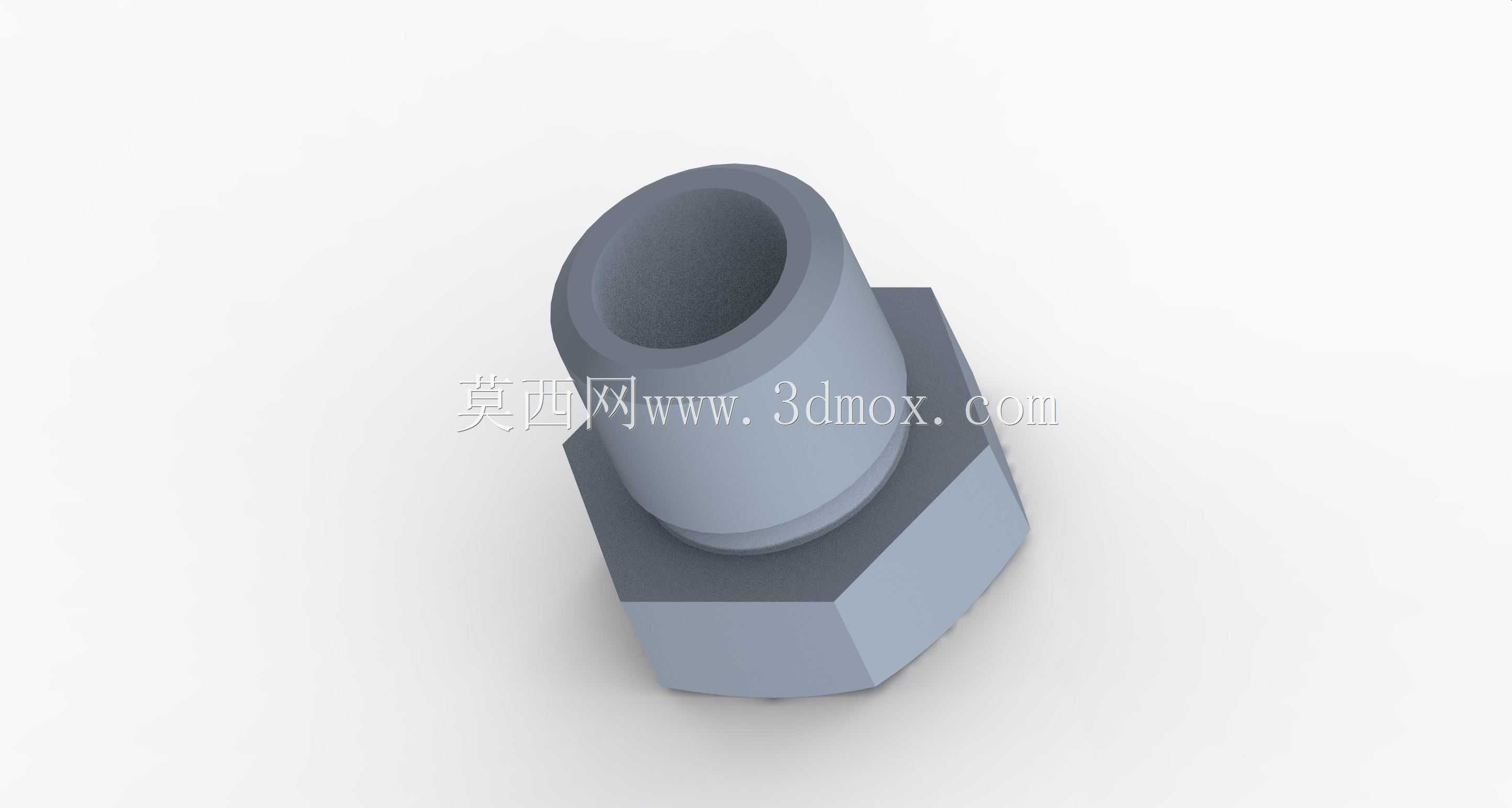

外六角内孔管路连接接头结构设计

　　这类带六角安装基座的中空接头，在流体输送回路里属于用量极大的基础连接件，小到桌面级气动实验台、小型液压动力单元，大到工业生产线的气路分支、润滑系统油路转接，都能见到同结构零件的身影。它的核心作用是实现不同通径管路的硬密封或软密封对接，同时靠下部的六角结构提供足够的扳手夹持力矩，保证安装时不会因为管体拧转而出现密封面错位、管路扭曲的问题。从结构设计逻辑来看，上部的中空圆柱段是插入端，外圆需要根据对接管路的类型做公差匹配，如果是插塑管的快插结构，外圆要做环形卡槽预留密封圈安装位，如果是硬管焊接结构，外圆要留焊接坡口的加工余量，内孔的通径尺寸直接决定了该接头的额定流量，设计时需要根据回路的额定流速、工作压力来核算通径大小，

　　避免通径过小造成流阻过大、压力损失超标的问题。下部的六角基座是受力核心，六角的对边尺寸需要匹配常用的开口扳手规格，不能随意设定非标尺寸，否则现场安装维修时找不到合适的工具，会大幅提升装配难度；六角的厚度也要做强度校核，要保证在额定拧紧力矩下，六角根部不会出现剪切断裂，同时六角和上部圆柱的衔接位置要做圆角过渡，避免应力集中，在长期受管路振动、压力脉冲的工况下出现疲劳裂纹。安装边界方面，这类接头的六角外接圆直径决定了安装时需要预留的扳手操作空间，在做集成阀块、油路板的布局设计时，相邻两个接头的中心距不能小于六角外接圆直径加上扳手活动的余量，否则会出现扳手卡滞、无法拧紧的问题；上部圆柱段的长度要匹配对接管路的插入深度，

　　不能过短导致管路插不到位出现脱落泄漏，也不能过长造成管路弯折时和周边零件产生干涉。实际选型建模时，还要注意内孔和外圆的同轴度公差，同轴度超差会导致安装后管路偏斜，产生额外的装配应力，长期使用后容易在接头根部出现断裂；密封端面的平面度也有严格要求，要是采用端面密封的结构，密封面的粗糙度要达到Ra1.6以下，保证密封圈受压后能完全填充微观间隙，不会出现渗漏。这类零件虽然结构简单，但在整个流体回路里的作用至关重要，一旦接头出现泄漏或者断裂，会直接导致整个回路失压，相关的执行机构无法正常动作，严重时还会造成工作介质泄漏，污染现场环境甚至引发安全事故，所以建模时每一处尺寸的设定都要结合实际工况的受力、安装、密封要求来确定，

　　不能只照着外观轮廓随意绘制。比如在低压气动回路里使用的这类接头，壁厚可以适当取小值，降低零件重量和材料成本，但在高压液压回路里使用的同结构接头，壁厚就要根据工作压力做强度核算，同时六角和圆柱衔接的圆角半径也要适当加大，提升抗疲劳性能。另外，这类接头的内孔入口处通常要做倒角处理，一方面是去除加工毛刺，避免毛刺脱落进入回路造成阀件卡滞，另一方面也能在插入管路时起到导向作用，提升装配效率，倒角的角度一般取30度到45度，大小根据通径尺寸匹配即可。
