带多安装孔侧缺口方形法兰连接板

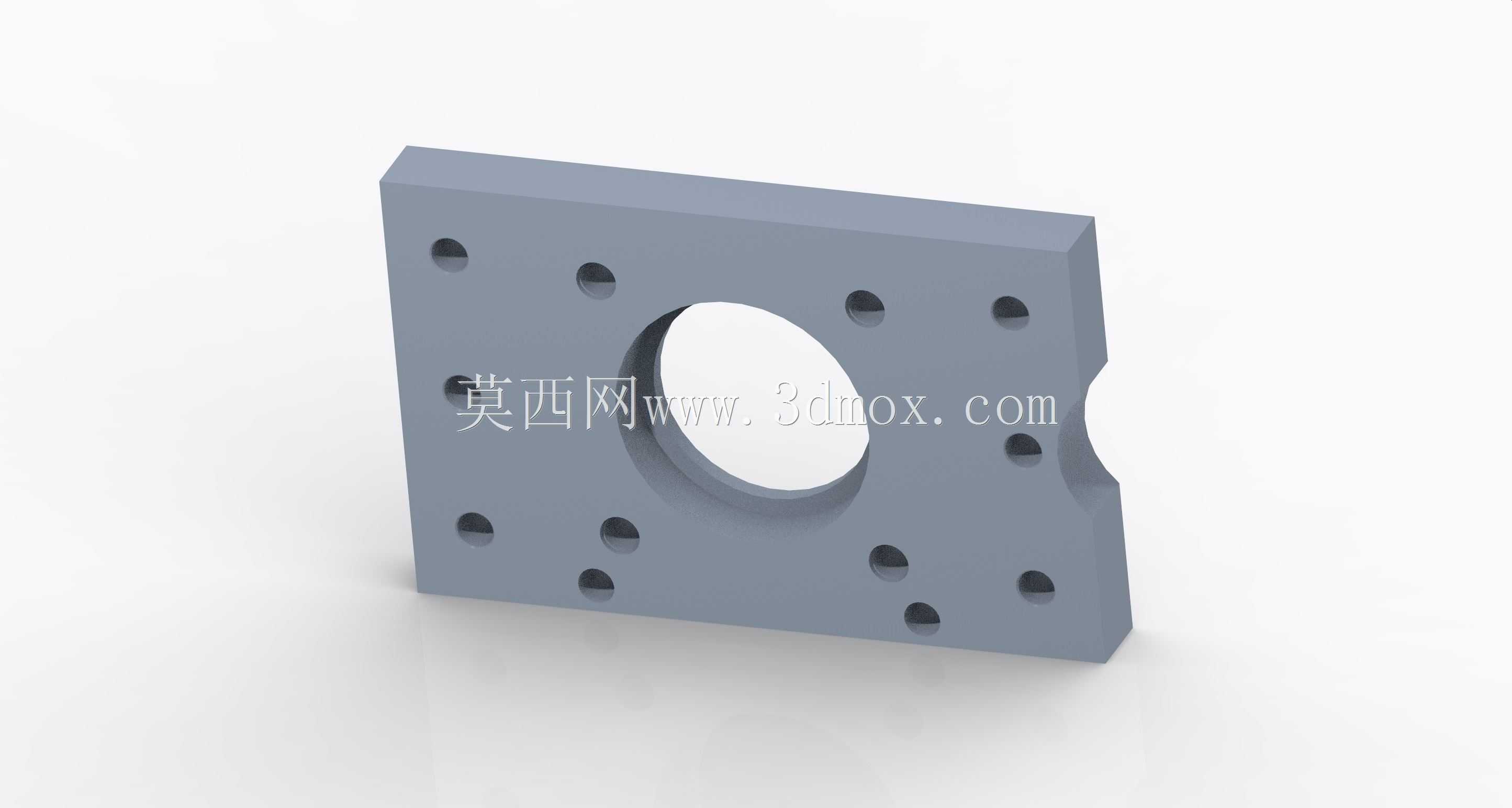

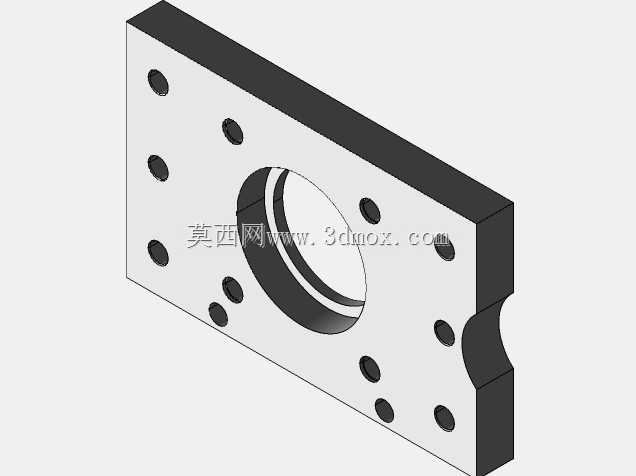

　　这类带中心大通孔、周向均布多组安装孔、侧边带弧形缺口的方形板件，在流体管路连接、动力单元输出端适配、工装夹具定位模块中有着极高的出镜率，属于结构设计里经常用到的接口类零件。从实际装配逻辑来看，零件的方形基体首先提供了稳定的安装基准面，整个板件的两个大平面需要保证足够的平面度与平行度，避免装配后出现密封面渗漏、连接螺栓受力不均的问题，通常这类零件的平面度公差会控制在0.05mm以内，表面粗糙度根据使用场景不同，密封面要求达到Ra1.6，非配合安装面做到Ra6.3即可满足使用需求。中心的大通孔是核心的过流或者轴系穿接通道，孔的内壁需要保证足够的圆柱度，如果是用于管路连接的场景，孔口会做微小的倒角处理，避免安装时割伤密封垫圈；

　　如果是用于旋转轴的穿接避让，孔的直径会比对应轴径大2-5mm，预留出轴系运转时的径向跳动余量，避免运转过程中轴与孔壁发生剐蹭。周向分布的12个小孔是螺栓安装孔，这些孔的位置度公差是整个零件设计的核心管控点，孔位如果偏差超过0.1mm，现场装配时就会出现螺栓无法穿入的问题，设计时通常会将这些孔分为两组，靠近中心的四个孔用于和前端的功能部件做紧密连接，采用较小的孔径配合铰制孔螺栓实现精准定位，外侧的八个孔采用稍大的间隙配合孔，用于和后方的基座或者支架做固定连接，降低装配时的对位难度。侧边的弧形缺口不是随意设计的结构，这个位置通常是为了避让相邻安装位的管路接头、传感器走线或者相邻零件的凸台结构，在紧凑的设备安装空间里，

　　这种局部缺口设计可以在不降低零件整体结构强度的前提下，压缩整个组件的安装占用空间，避免和周边零件发生干涉。从结构强度角度分析，方形板的四个边角做了小的倒角处理，既可以避免零件转运、装配过程中尖锐边角划伤操作人员，也能减少边角处的应力集中，当板件承受螺栓预紧力和内部介质压力时，应力会均匀分布在整个板面上，不会在边角位置出现应力开裂的问题。零件的厚度选择需要结合实际承压能力计算，通常如果用于1.6MPa以下的低压管路连接，厚度选择12-15mm即可满足强度要求，如果是用于更高压力的场景，需要适当增加板厚，同时校核螺栓孔间距与板厚的比值，避免板件在压力作用下出现翘曲变形。在实际建模过程中，这类零件的建模逻辑非常清晰，

　　首先绘制方形基体的草图，拉伸生成基础实体，之后绘制中心大孔的草图切除生成中心通道，再绘制周向的安装孔，通过阵列命令生成所有孔位，最后处理侧边的缺口和边角倒角，建模时需要注意所有孔的轴线都要垂直于安装基准面，避免出现斜孔导致螺栓装配时别劲。这类零件的加工工艺通常采用板材下料，之后通过数控铣床或者加工中心一次装夹完成所有平面、孔位和缺口的加工，保证各个特征之间的位置精度，加工完成后需要做去毛刺处理，所有孔口的飞边都要清理干净，避免影响装配。在设备选型适配时，首先要确认中心孔的通径是否匹配对应的管路或者轴径，其次要核对周向安装孔的孔距是否和对接部件的安装孔位一致，最后要确认侧边缺口的位置和尺寸是否能避让周边的相邻零件，三个条件都满足的情况下才能实现顺利装配。很多新手设计这类零件时容易犯的错误是忽略安装孔的间隙余量，把孔的直径设计成和螺栓公称直径一致，导致现场装配时因为加工误差无法穿入螺栓，还有的设计没有考虑缺口位置的强度保留，把缺口开得过大，导致板件在螺栓预紧力作用下从缺口位置出现变形开裂，这些都是实际工程中需要规避的问题。
