弧形多安装孔机械连接支架结构

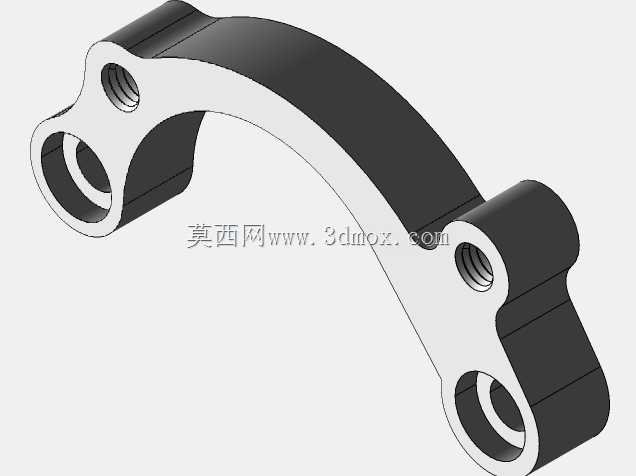

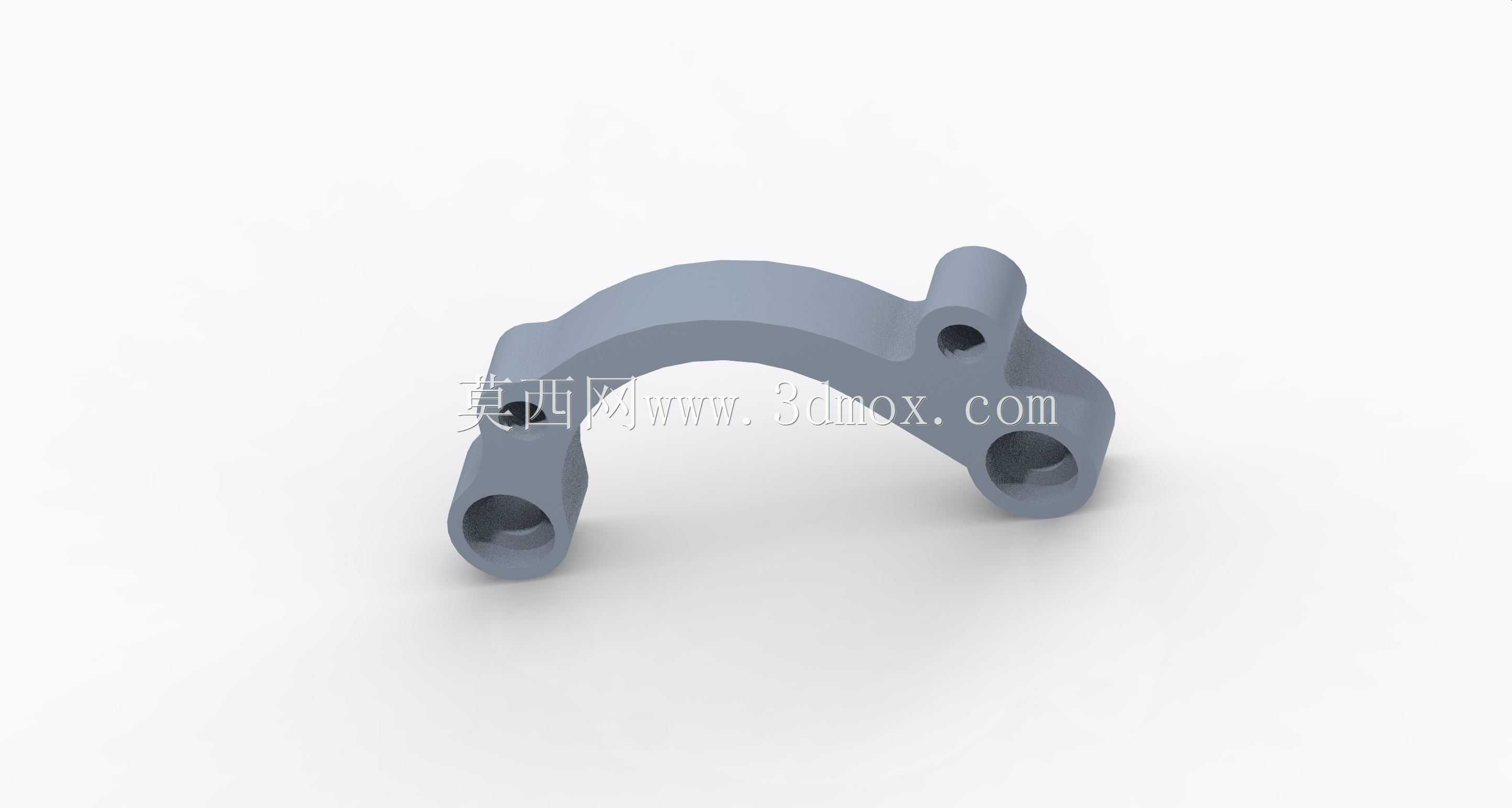

　　这类弧形多孔连接构件，常出现在中小载荷的机械传动副、轻工设备连杆机构以及小型专用设备的执行端联动部位，核心作用是在非直线排布的安装点位之间传递运动载荷、同时兼顾相邻部件的安装定位，避免直杆连接件在有限安装空间内出现干涉问题。从结构形态来看，主体采用弧形过渡的梁式结构，而非直杆设计，本质是为了避让安装路径上的其他部件——比如设备内部的管线、相邻的传动轮组或者壳体凸起结构，弧形轮廓的曲率是根据实际安装空间的避让边界计算得出，既保证了两个远端安装孔的中心距符合传动行程要求，又让构件整体不会和周边部件发生运动干涉。构件上共设置三处带孔安装位，两端的大直径通孔用于和铰接轴配合，实现构件和相邻连杆、摆臂的转动连接，

　　孔位内部预留了足够的轴配合长度，能保证铰接转动时的受力均匀，避免局部应力集中导致的孔位磨损；中部偏上的小直径安装孔，用于安装定位销或者小型紧固螺钉，一方面可以在装配时快速定位构件的安装角度，另一方面也能附加安装小型的传感元件或者限位挡片，拓展构件的使用场景。设计这类构件的时候，首先要确定的是三个安装孔的相对位置精度，两端铰接孔的中心距公差需要控制在IT7级以内，才能保证联动机构的运动行程符合设计要求，不会出现卡滞或者行程超差的问题；中部小孔和两端孔的位置度公差，要根据附加安装部件的精度要求调整，如果是安装限位元件，位置度公差需要控制在0.1mm以内，避免限位位置偏移导致的设备动作故障。结构强度方面，弧形梁的截面采用等强度设计，

　　在靠近安装孔的位置做了局部加厚处理，因为铰接孔位置是应力集中的核心区域，加厚处理可以提升孔位的抗挤压、抗剪切能力，而弧形梁的中段因为主要承受弯曲载荷，截面厚度在保证抗弯截面系数满足载荷要求的前提下做了适度减薄，既能控制构件整体重量，减少运动过程中的惯性冲击，也能节省原材料成本。安装边界上，构件的整体外轮廓没有尖锐棱角，所有转角位置都做了R2以上的圆角过渡，一方面是避免装配过程中划伤操作人员或者损坏相邻部件的线缆、密封件，另一方面也能减少热处理过程中的应力集中问题，降低构件淬火过程中出现开裂的风险。两端铰接孔的端面都做了锪平处理，保证和铰接轴的轴肩、配套垫片的贴合面平整，不会因为端面倾斜导致铰接轴承受额外的弯曲载荷，

　　延长铰接副的使用寿命。在实际应用场景中，这类构件常见于包装设备的送料联动机构、纺织机械的摆臂传动组、小型自动化设备的工位切换连杆上，因为这类设备的内部安装空间紧凑，传动点位多且排布不在同一直线上，弧形连接件可以在有限空间内完成运动传递，同时不需要额外增加避让结构，能有效压缩设备的整体体积。建模过程中需要注意，弧形梁的曲率过渡要顺滑，不能出现曲率突变的位置，否则会导致应力集中点出现在梁的中段，在长期交变载荷作用下出现疲劳断裂；所有孔位的拔模角度要根据加工工艺调整，如果是采用铸造毛坯再机加工的工艺，非配合面的拔模角度设置在1°-1.5°即可，配合面要预留足够的机加工余量，保证最终的尺寸精度和表面粗糙度符合装配要求。另外，构件的表面处理方式要根据使用环境选择，在常规车间环境下使用的构件做发黑处理即可提升防锈能力，如果是在有腐蚀性介质的环境下使用，需要做镀锌或者喷塑处理，提升构件的耐腐蚀性能，延长使用寿命。
