带侧凸耳定位轴类机械零件结构设计

项目分类:通用机械零部件 发布时间:2021-12-29 ID:481391
  • 带侧凸耳定位轴类机械零件结构设计
  • 带侧凸耳定位轴类机械零件结构设计
  • 带侧凸耳定位轴类机械零件结构设计

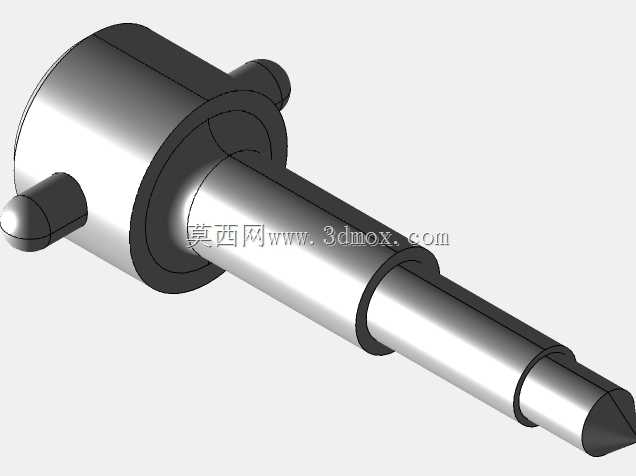

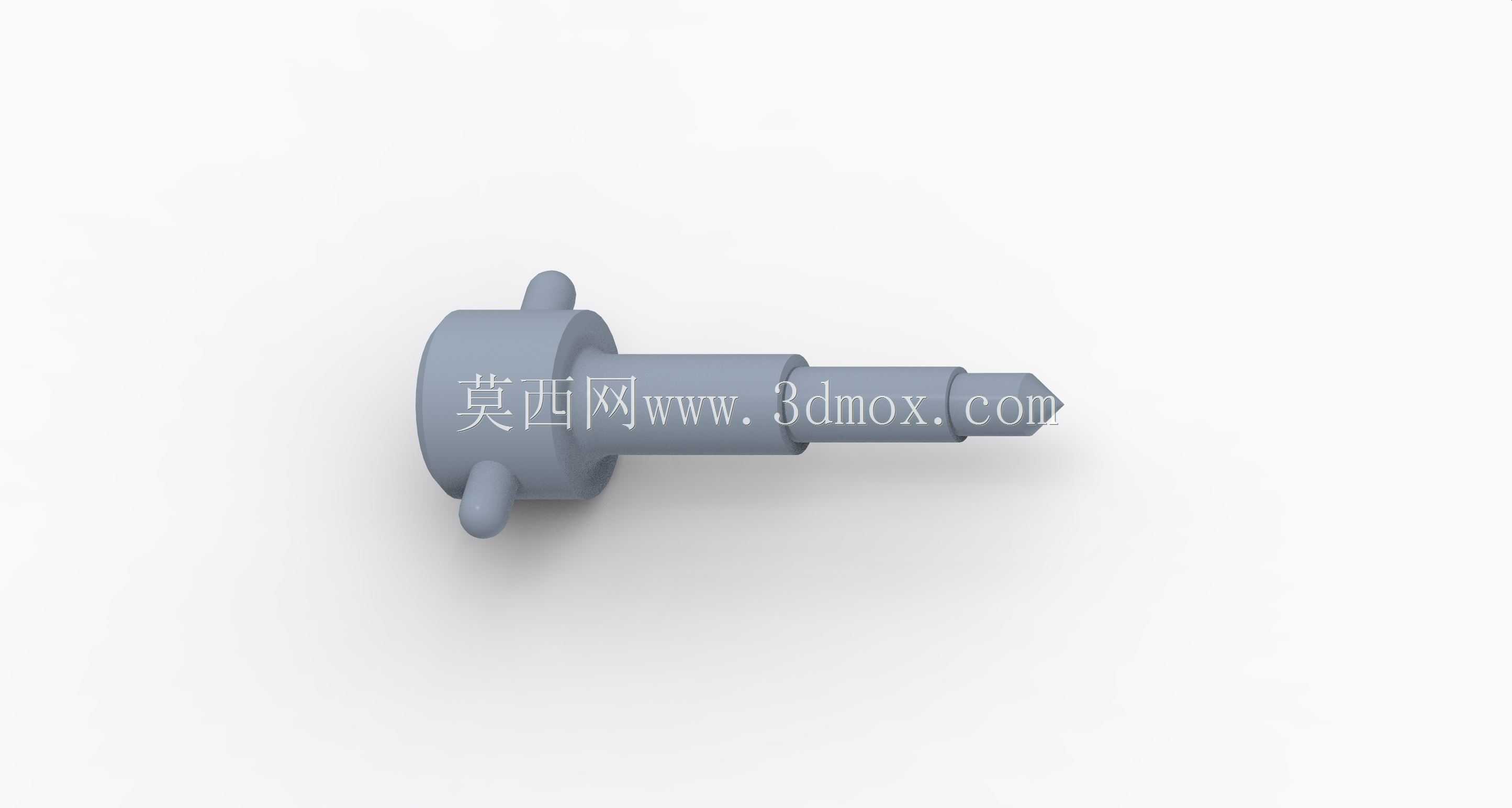

  在轻工输送、小型自动化装配线的传动副设计中,这类带侧凸耳的阶梯轴构件,往往承担着周向防转、轴向定位以及扭矩传递的复合作用,很多刚接触结构设计的工程师容易忽略这类小轴件的安装边界校核,导致实际装配时出现干涉、定位失效的问题。从结构形态来看,该零件主体为多段阶梯式轴身,靠近大端的位置对称布置两个圆柱状凸耳,轴身从大端到小端依次做直径递减的台阶设计,最末端为锥头导向结构,这种结构排布并非随意设定:大端的凸耳结构,是为了嵌入安装座对应的卡槽内,替代传统的平键连接来传递小扭矩,同时避免平键槽加工带来的轴身应力集中问题,在负载不大、转速较低的间歇传动场景下,这种结构的装配效率比键连接高30%以上,且不需要额外做键的选配工序。

  设计这类轴件的时候,首先要明确安装边界:大端凸耳的外圆直径,必须小于安装座卡槽的入口倒角尺寸,两个凸耳的对称度公差需要控制在0.02mm以内,否则装配时会出现卡滞,无法顺利卡入定位槽;轴身各段的台阶过渡处,都做了微小的圆角处理,这是为了降低轴件受交变载荷时的应力集中系数,避免长期运行后在台阶处出现疲劳断裂。轴身的各段直径匹配,需要对应安装的轴承、传动轮的内孔公差,一般和滚动轴承配合的轴段采用k6公差,和传动轮配合的轴段采用h7公差,保证装配时的过盈量或间隙量符合使用要求。末端的锥头结构,主要是装配导向作用,在穿入多层安装板、轴承内圈的时候,锥面可以自动导正轴心,避免硬敲硬砸导致轴端变形或者轴承损坏。

  从实际应用场景来看,这类轴件常被用在小型包装设备的送料辊定位、自动化料仓的拨料转轴、小型工装夹具的定位销轴等位置,相比光轴加定位销的组合结构,这种一体化带凸耳的轴件减少了装配零件数量,降低了整体的装配累计误差。在做三维建模的时候,需要重点关注凸耳和轴身的相接处的圆角处理,不能做成直角相接,否则不仅加工时刀具容易崩损,热处理的时候这个位置也容易出现应力裂纹;另外轴身各段的同轴度公差需要统一基准,以大端凸耳的端面为轴向定位基准,以轴身的中心轴线为径向基准,所有轴段的径向圆跳动都要基于这个基准来设定,避免加工完成后轴件转动出现偏摆。

  很多工程师在设计这类轴件时,容易忽略凸耳的高度尺寸,若凸耳伸出过长,会导致安装后凸耳和安装座的槽底出现硬接触,轴身无法装到位;若凸耳伸出过短,则会导致定位接触面不足,传递扭矩时容易出现凸耳剪切断裂。一般凸耳的伸出高度为自身直径的1到1.5倍,嵌入卡槽的深度不小于凸耳直径的0.8倍,这样既能保证足够的抗剪切强度,又不会浪费材料。轴身的长度设计需要考虑两端的安装间隙,一般轴向预留0.1到0.2mm的窜动间隙,避免热胀冷缩导致轴件卡死。另外,这类轴件的表面处理一般根据使用场景选择,普通工况下做发黑处理即可,有防锈要求的场景可以做镀锌处理,和物料直接接触的工况可以做表面淬火处理,提升轴身的耐磨性能。在装配逻辑上,这类轴件一般从安装座的一侧穿入,依次穿过轴承、传动轮、隔套,最后在轴端用卡簧或者锁紧螺母固定,凸耳卡入安装座的卡槽后,轴件本身不会发生周向转动,传动轮通过紧定螺钉和轴身固定,即可实现扭矩的传递。整个结构没有复杂的异形曲面,加工工艺性好,普通车床即可完成大部分工序,凸耳部分可以通过铣削加工成型,加工成本低,适合批量生产应用。
