多孔位L型机械安装定位连接基座

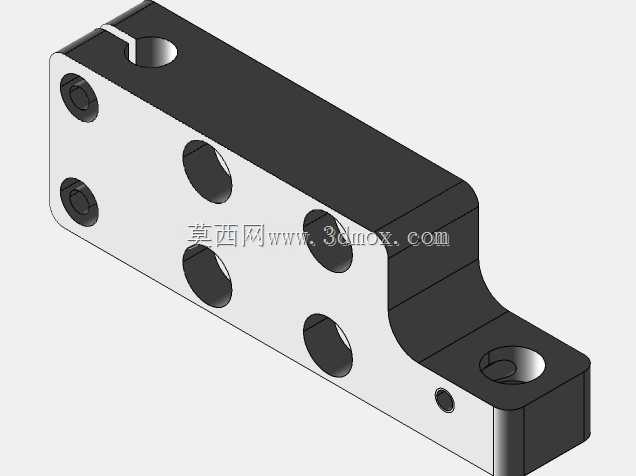

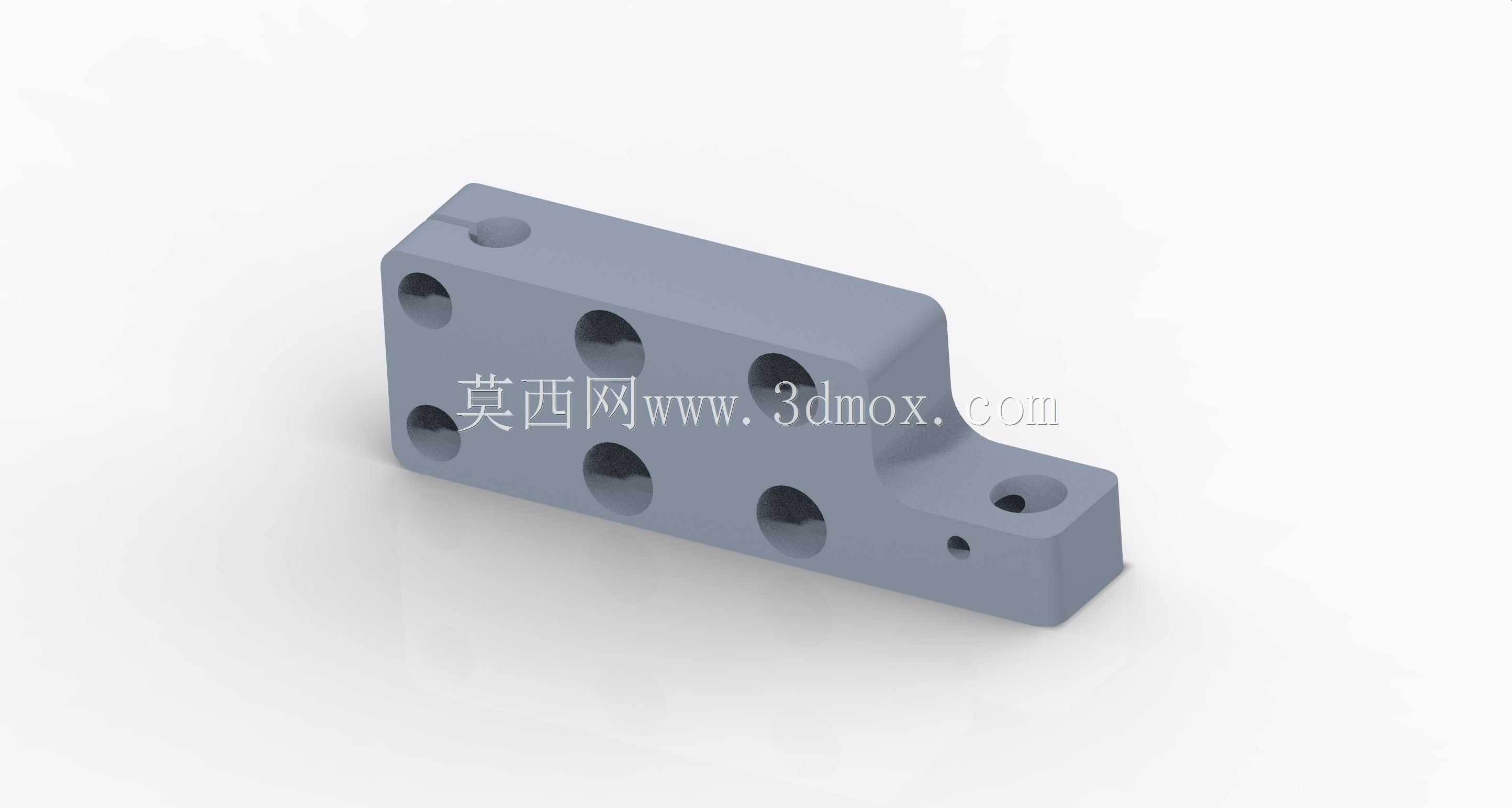

　　这类L型多孔位连接基座，在非标自动化生产线的工位定位模组、工装夹具的承载架体、小型检测设备的传感器安装支架上应用十分普遍，属于机械结构里承担定位、连接、承载多重作用的基础零件。从结构形态来看，零件整体采用直角弯折的L型布局，两个互相垂直的安装平面分别对应不同的对接需求，长侧平面分布的多组通孔用于和主承载梁、设备基板做贯穿式螺栓固定，短侧平面的孔位则用于对接功能组件，比如气动夹爪的安装板、光电传感器的固定支架、小型导轨的端部定位块。设计这类零件的时候，首先要考虑的是安装面的平面度要求，两个垂直面的垂直度公差需要控制在0.02mm以内，避免对接后组件出现倾斜偏移，影响整套机构的运行精度。孔位的排布逻辑完全贴合实际装配需求，

　　不同直径的通孔对应不同规格的连接螺栓，其中大直径孔用于M6、M8规格的主承载连接螺栓，承担主要的结构固定载荷，小直径孔则用于M3、M4规格的辅助定位或者小型组件固定，部分沉孔设计可以让螺栓头完全埋入零件表面，不会出现凸起干涉相邻组件安装的问题。零件的边角都做了R2左右的圆角过渡，一方面是避免机加工过程中出现应力集中导致零件开裂，另一方面也能消除安装过程中锐角划伤操作人员的安全隐患。从安装边界来看，零件的整体厚度根据承载需求设定，长侧边的长度适配常规200mm间距的铝型材安装孔位，短侧边的高度刚好匹配常用的100mm规格线性导轨的端部安装高度，不需要额外增加调整垫片就可以完成对接，能大幅减少现场装配的调整工作量。实际使用过程中，

　　这类基座通常采用45号钢或者6061铝合金加工，根据承载场景选择材质，重载场景下选用45号钢做调质处理，表面做发黑防锈，轻载快换场景下选用6061铝合金做阳极氧化处理，降低零件自重同时提升表面耐磨性能。孔位的加工精度直接影响装配效率，所有安装孔的位置度公差控制在0.05mm以内，装配时不需要额外铰孔修正就可以顺利穿入螺栓，避免出现孔位错位导致的强制装配，减少结构内应力对长期运行稳定性的影响。这类基座的结构设计没有多余的冗余特征，所有的结构特征都服务于安装定位功能，在保证结构强度的前提下，零件非安装面做了适当的减重处理，在不影响刚性的前提下降低整体重量，尤其是在移动模组上使用的时候，能降低驱动机构的负载，提升设备运行的响应速度。

　　在实际的设备维护场景中，这类标准化的连接基座互换性很强，出现磨损或者损坏的时候可以直接快速替换，不需要对周边结构做额外修改，能大幅缩短设备停机维护的时间。设计建模过程中，需要优先确定两个垂直安装面的基准，所有孔位的尺寸都以这两个基准面作为标注基准，避免基准转换带来的尺寸误差，同时要考虑加工工艺的可行性，所有孔位的深度都不超过钻头的有效加工长度，避免出现深孔加工排屑困难的问题，零件的壁厚均匀，不会出现壁厚突变导致的加工变形。
