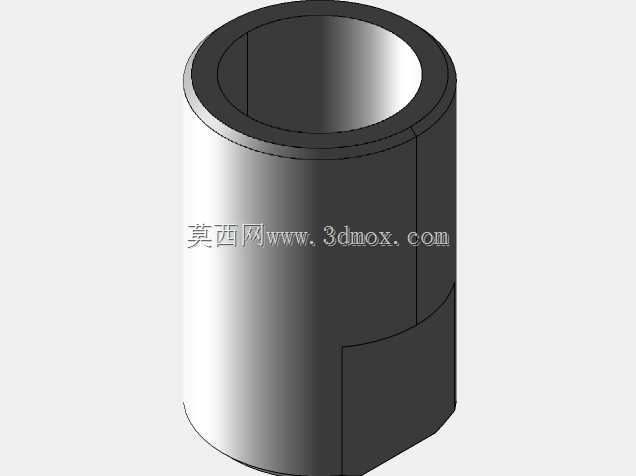

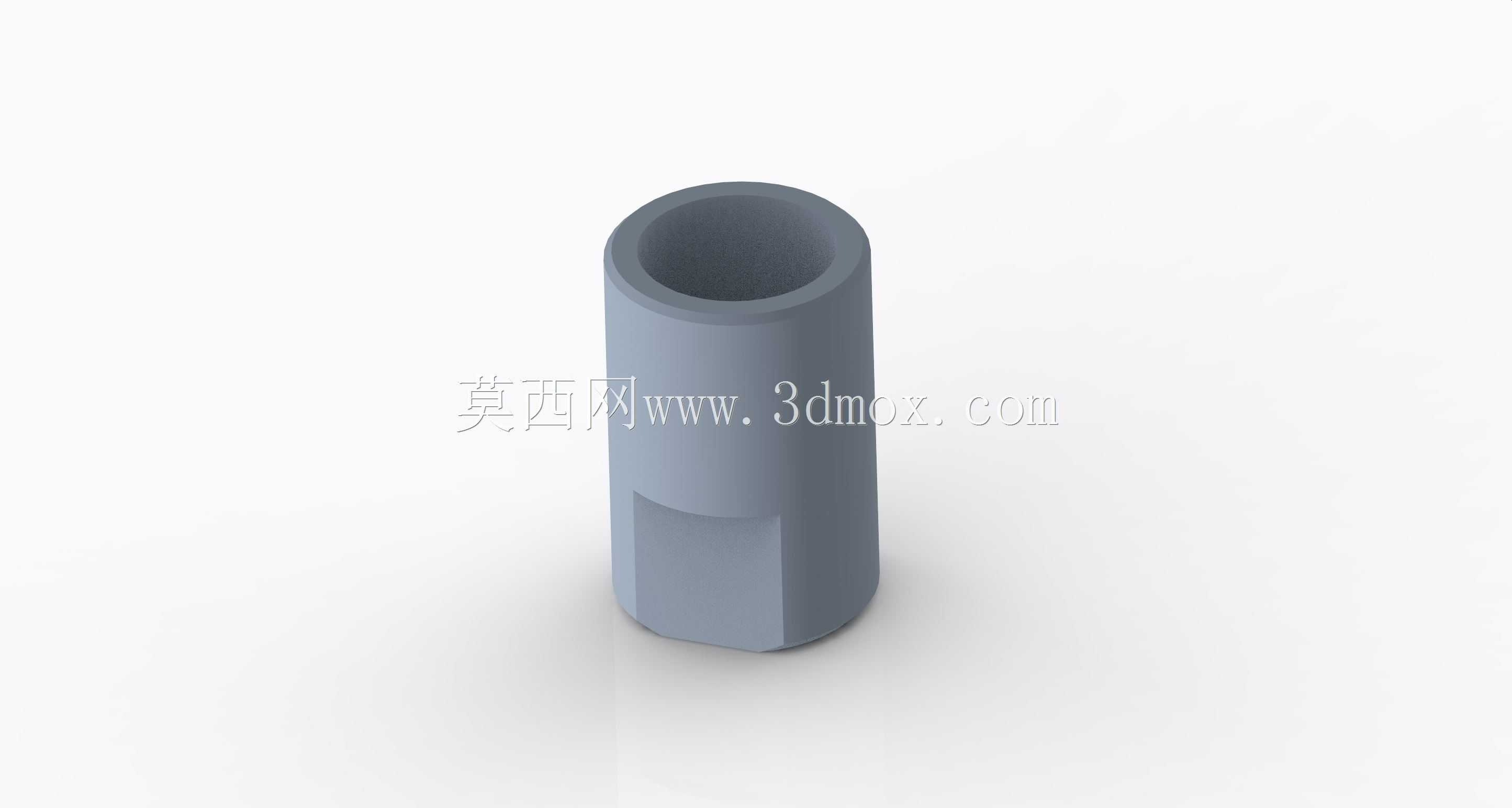

带侧铣扁位空心圆柱连接套结构

　　这类带侧部铣扁结构的空心圆柱套，在轻工自动化输送线、小型气动执行机构配套组件里应用十分广泛，日常设备运维中经常能在气动推杆末端、输送辊筒的端部定位段看到同结构零件。从功能层面看，零件主体的空心通孔承担两个核心作用，一是作为介质或穿线通道，部分气动回路里的导气支路会直接通过这类套的内孔输送低压压缩空气，也有场景会用来穿过传感器的信号线缆，避免线缆外露被运动部件剐蹭；二是作为装配定位基准，内孔与配套的光轴采用小间隙配合，装配时可直接沿轴向套入对应轴段，不需要额外的导向工装就能快速完成预装。

　　侧部的铣扁结构是整个零件的设计核心，区别于全圆柱面的空心套，这个铣出的平面主要承担周向防转功能，装配时配套的止动螺钉端面会直接顶在这个铣扁平面上，相比顶在光滑圆柱面，接触面积更大，锁紧后能承受更大的周向扭矩，不会因为设备启停的冲击出现套体与轴相对转动的情况。另外这个铣扁位也可以作为装配时的夹持基准，生产线批量装配时，工装夹具可以直接夹持铣扁平面，避免夹伤圆柱外圆的配合面，也能保证每次装夹的周向角度一致，提升装配效率。

　　从设计思路上看，这类零件的尺寸链设定完全围绕装配边界展开，外圆直径通常比配套的安装座孔小0.02-0.05mm，保证能顺利滑入座孔同时不会出现过大的径向晃动；内孔直径根据穿过的轴径、线缆直径或者介质流量需求确定，壁厚通常保持在2-5mm区间，既保证足够的结构强度承受径向锁紧力，也不会因为壁厚过大增加不必要的材料成本。铣扁位的深度不会超过壁厚的三分之一，避免铣削加工后零件局部壁厚过薄，在锁紧螺钉的压力下出现变形；铣扁位的轴向长度则根据配套止动螺钉的数量、需要传递的扭矩大小确定，单螺钉锁紧的场景下长度通常取螺钉直径的1.5-2倍，保证足够的接触面积。

　　实际选型应用时，需要重点关注几个安装边界：首先是轴向安装长度，套体的总长度要匹配安装座的孔深，两端伸出长度不能超过周边运动部件的运动间隙，避免出现运动干涉；其次是铣扁位的周向位置，要对应安装座上的螺钉孔位置，保证装配时螺钉能准确顶在铣扁平面上，不会出现错位顶到圆柱面的情况；另外内孔的粗糙度要控制在Ra1.6-Ra3.2区间，既保证穿轴或者穿线时不会刮伤轴面或者线缆外皮，也不会因为粗糙度过高导致装配阻力过大。这类零件通常采用易切削钢或者铝合金加工，钢制零件表面会做发黑处理提升防锈能力，铝合金零件则做阳极氧化处理提升表面硬度，适配不同的工况环境，在低速、低载荷的传动定位场景下，这类结构的零件可靠性远高于顶丝直接顶圆柱面的固定方式，加工难度低，装配维护方便，是小型机械结构里十分常用的连接定位组件。
