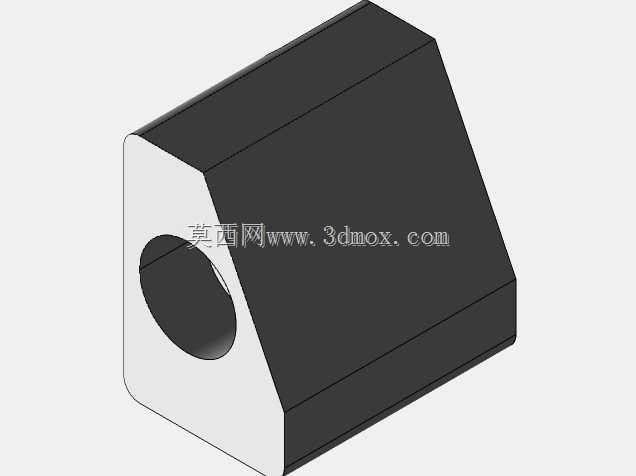

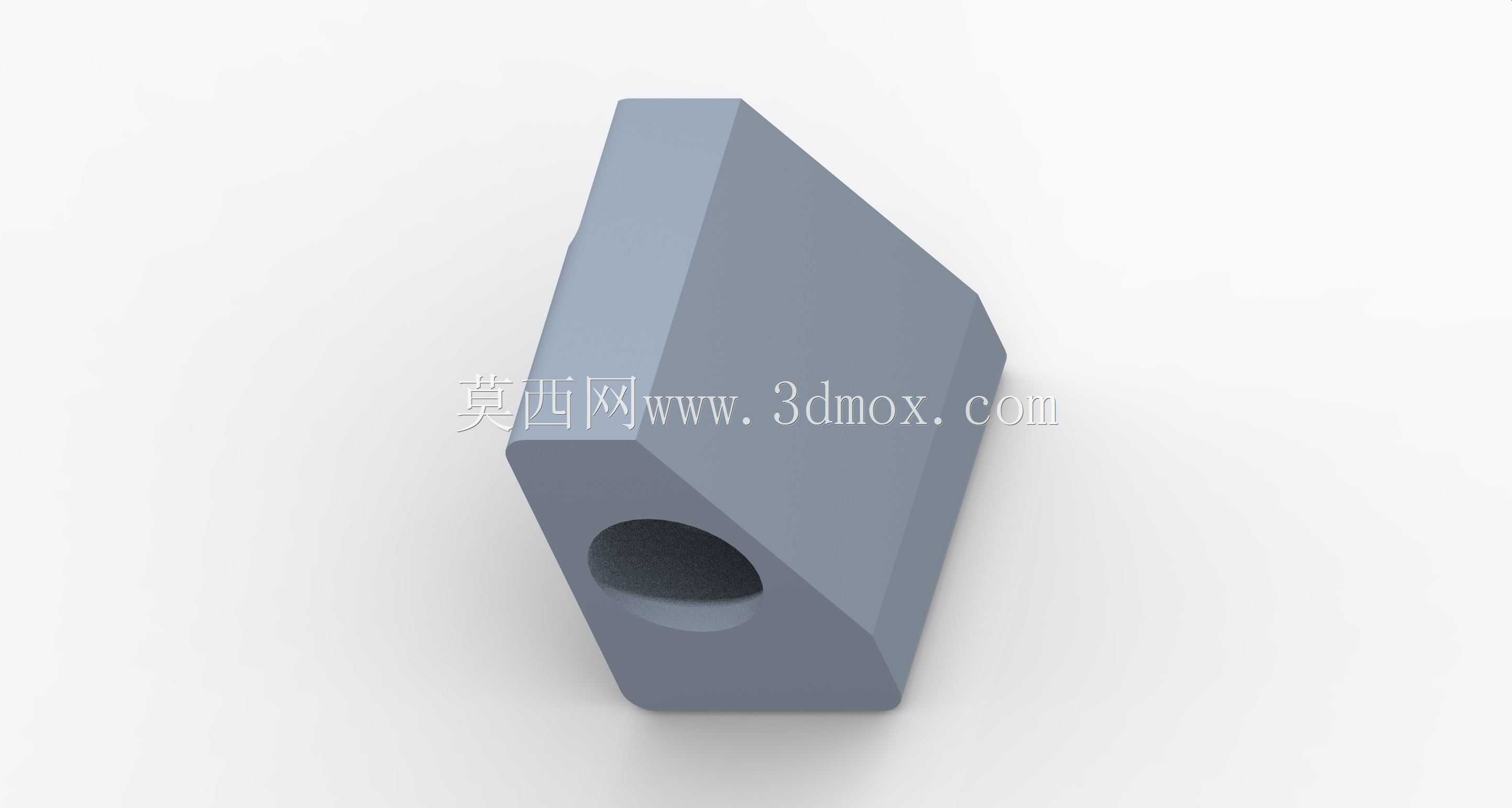

带斜向通孔的楔形机械支撑块

　　这类带斜向通孔的楔形支撑块，在工装夹具、非标自动化设备的定位工位中应用十分广泛，日常产线换型调试、工件装夹定位环节都能见到它的身影。不同于普通平垫块，它的楔形斜面可以配合锁紧机构实现微小高度差的自适应补偿，在多工位拼接的工装台面上，能够抵消加工件的平面度误差，避免装夹时出现工件翘曲、定位偏移的问题。

　　从结构功能来看，块体上的斜向通孔并非随意开设，孔的轴线与楔形斜面保持特定夹角，既可以穿装锁紧螺栓实现块体自身的工位固定，也能作为定位销的穿装通道，配合销件完成相邻零件的角度定位。块体的棱边都做了小尺寸倒角处理，没有尖锐毛刺，既避免装配时刮伤操作人员，也能减少块体与相邻配合件的接触应力集中，防止长期受载后棱边出现崩裂变形。

　　设计这类零件时，首先要明确安装工位的空间边界，块体的整体高度需要匹配工装的基准面高度差，斜面的倾斜角度不能过大，否则锁紧后容易出现滑移失稳，通常倾斜角度控制在自锁角范围内，保证无额外锁紧时也不会自行滑脱。通孔的孔径要比配套穿装的螺栓外径大0.2到0.5毫米，预留足够的装配调整余量，避免加工误差导致螺栓无法顺利穿入。块体的两个平行端面需要保证足够的平面度，与安装基面接触时不能出现虚接，否则受载后会出现受力不均，局部压溃的问题。

　　实际选型应用时，要注意块体的安装边界，它的宽度方向尺寸需要匹配工装T型槽的间距，不能超出槽位边缘导致安装悬空，长度方向要保证与相邻定位件有足够的接触面积，避免局部压强过大。如果用于有振动的工位，还可以在块体的接触端面开设浅沉槽，粘贴防滑垫片，进一步提升锁紧后的稳定性。这类零件的材质通常根据使用场景选择，普通轻载工位用45号钢调质处理即可满足强度要求，重载或者有腐蚀的工位则可以选用不锈钢或者合金结构钢，表面做相应的硬化或者防腐处理。

　　建模过程中需要重点关注斜面与通孔的相贯线处理，不能出现建模特征的重叠错误，否则后续出工程图时会出现尺寸标注歧义，加工时也容易导致孔位偏斜。同时要注意倒角特征的顺序，先完成主体结构的拉伸、切除特征，再统一添加棱边倒角，避免特征顺序混乱导致模型重生失败。这类零件虽然结构简单，但属于工装设备里的基础定位元件，尺寸精度直接影响整套工装的定位精度，建模时的尺寸公差标注需要匹配实际加工能力，普通铣削加工能达到的公差等级即可，不必过度追求高精度造成不必要的加工成本浪费。
