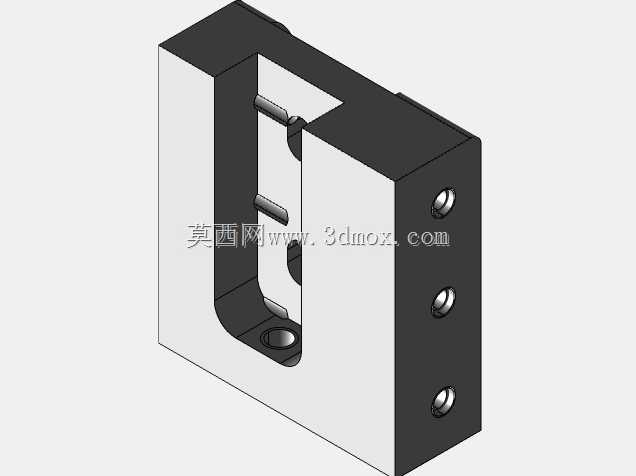

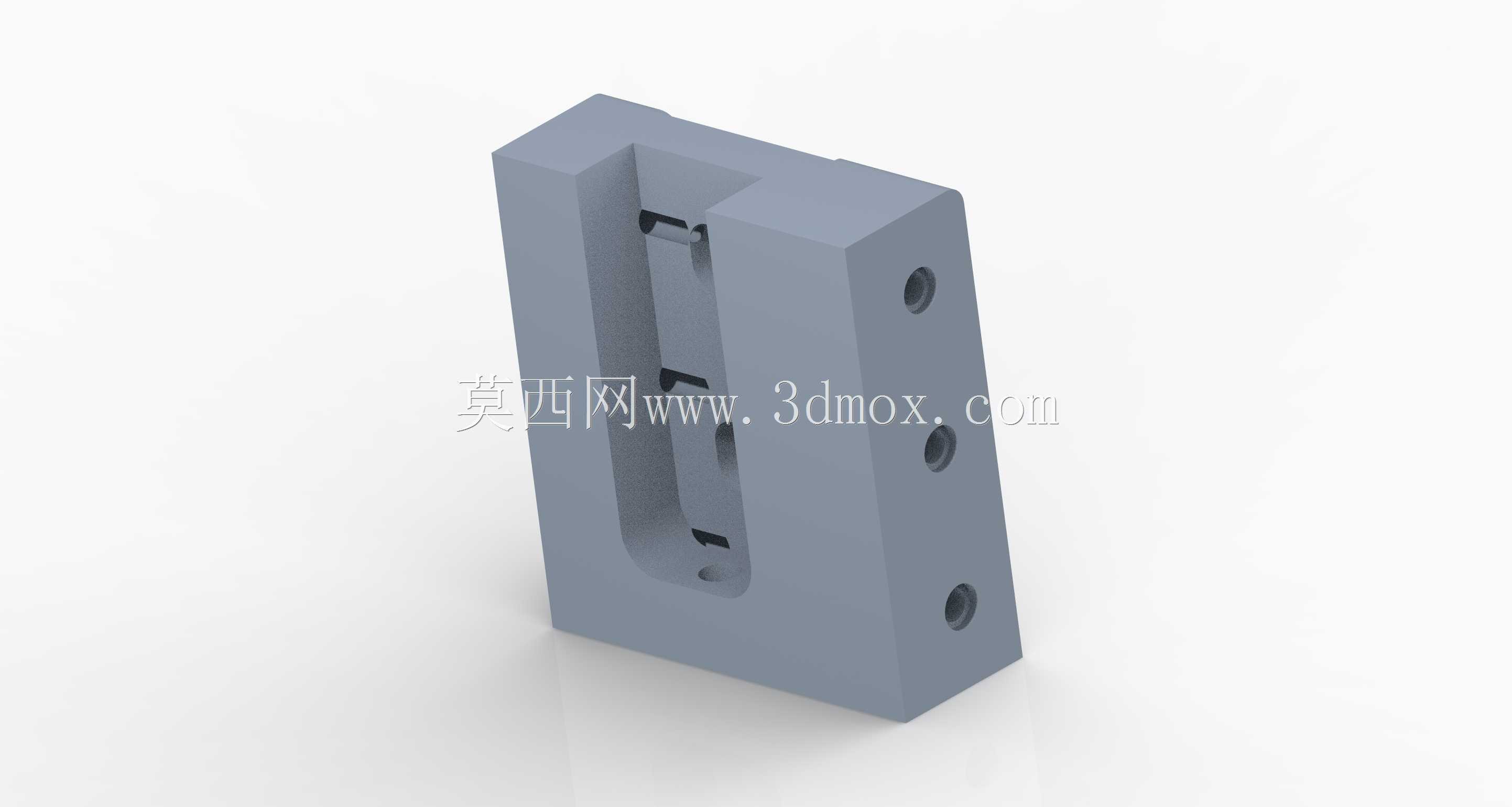

Creo练习用槽型安装基座结构件

　　这类槽型安装基座在自动化生产线的工位定位模块、小型工装夹具的承载单元里应用十分普遍，日常做非标设备设计时，经常会遇到需要这类带侧向安装孔、内置导向槽的支撑构件的场景，它的核心作用是为滑动类执行元件提供稳定的安装基准与滑动导向空间，同时通过侧面的三个等距通孔完成自身在设备机架上的固定，不需要额外设计复杂的转接件就能直接装配，能有效缩短小型工装的装配调试周期。从结构设计逻辑来看，这个构件采用整体式长方体基体设计，主体为实心切削结构，刚性表现优异，在承受侧向载荷与滑动件的往复摩擦力时，不会出现明显的形变，能长期保持导向槽的形位公差精度。内置的通槽采用一端圆弧过渡的U型截面设计，槽腔内部预留了滑动件的行程空间，槽壁的平行度公差需要控制在0.

　　02mm以内，才能保证配套滑块在槽内滑动时无卡滞、无窜动，槽体上下端的小凸台结构是滑动行程的硬限位，不需要额外加装限位块就能直接限制滑块的最大移动距离，减少了装配时的零件数量。侧面的三个安装孔沿基体长度方向等距排布，孔位的同轴度与孔距公差直接影响基座安装后的平面度，设计时需要将孔的轴线与槽的导向方向设置为垂直关系，避免安装后槽体出现偏斜导致滑动阻力增大。在实际建模过程中，首先要确定基体的整体外形边界，优先绘制基体的外轮廓草图，拉伸生成主体实体后，再通过切除命令加工出内部的导向槽，槽端的圆弧过渡需要和槽宽保持等半径关系，避免出现应力集中的尖角，尤其是在槽体与基体顶面的交接位置，要做微小的倒角处理，去除加工毛刺的同时，

　　也能避免装配时划伤操作人员。侧面的安装孔采用通孔设计，孔径要匹配常用的内六角圆柱头螺钉尺寸，孔口位置做沉头孔处理，保证螺钉安装后头部不突出基体表面，不会和周边其他运动部件产生干涉。这类构件的外形尺寸通常根据配套滑动件的规格来确定，一般来说基体的宽度要比滑动件宽出10-15mm，保证槽壁有足够的厚度承受侧向力，基体的高度要满足滑动件的嵌入深度要求，通常滑动件嵌入槽内的深度不小于自身高度的三分之二，才能保证滑动过程的稳定性，安装孔的孔距要和常用铝型材机架的安装孔距匹配，比如适配40系列铝型材时，孔距设置为40mm的整数倍，就能直接通过T型螺栓完成固定，不需要额外打孔适配。在实际生产加工中，

　　这类零件通常采用6061铝合金或者45号钢作为毛坯材料，铝合金材质的零件重量轻、加工效率高，适合对载荷要求不高的轻载工位，45号钢材质的零件经过调质处理后刚性更强，适合有一定冲击载荷的应用场景。加工时优先采用数控铣床一次装夹完成所有面的加工，避免多次装夹带来的形位公差误差，导向槽的加工需要采用合适的铣刀分层切削，最后一刀留0.1mm的精加工余量，保证槽壁的表面粗糙度达到Ra1.6以上，降低滑动时的摩擦阻力。设计这类零件的时候还要注意安装边界的预留，基体安装到机架上后，槽体的开口方向要避开设备的走线与走管区域，同时要预留出滑块上安装执行元件的空间，避免滑块运动时和周边的管线、其他构件发生碰撞，侧面安装孔的位置要距离基体边缘至少留出一个孔径的距离，防止拧紧螺钉时出现基体边缘开裂的问题。很多刚接触三维建模的设计人员在练习这类零件时，容易忽略槽体内部的限位凸台尺寸，要么凸台高度过高导致滑块行程不足，要么凸台高度过低起不到限位作用，还有的会把侧面安装孔的位置设置得过于靠近槽体，导致槽壁厚度不足，受力后出现变形，这些细节都是实际工程应用中需要重点关注的点，通过这类建模练习，能很好地锻炼对零件加工工艺、装配关系、公差配合的理解，为后续做实际的设备设计打下扎实的基础。
