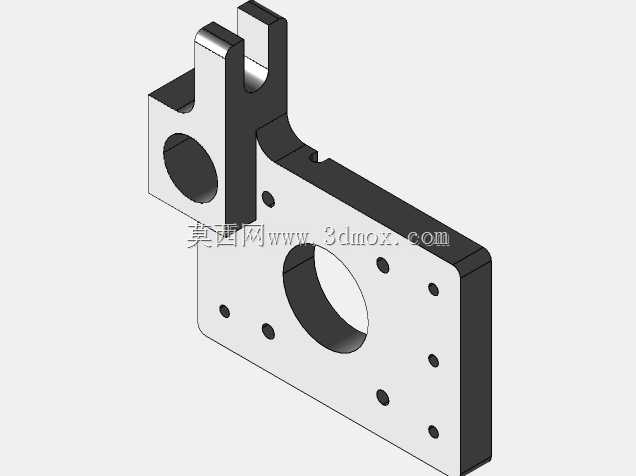

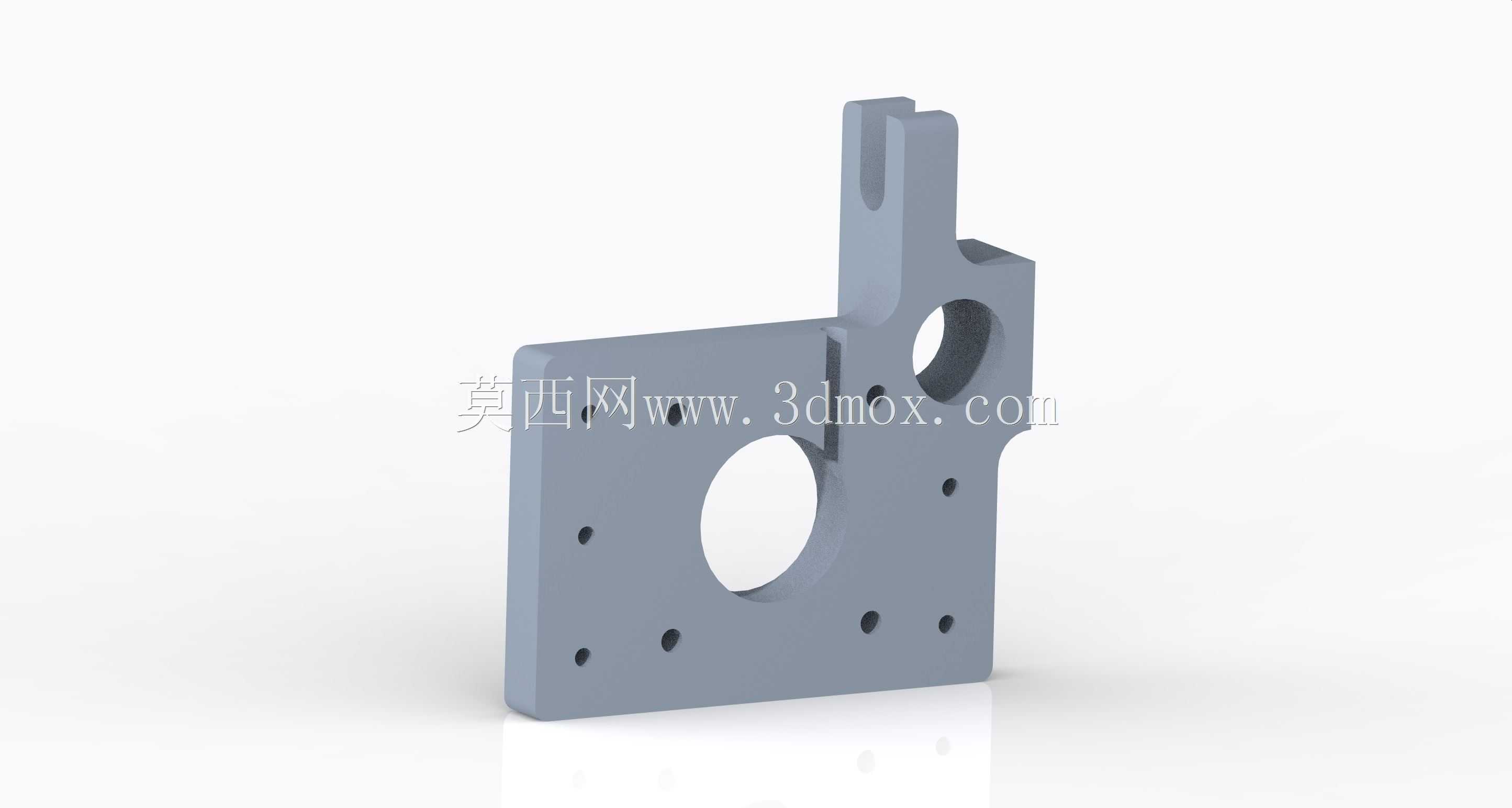

立式带凸耳多孔安装机械支座结构

　　这类带立式凸耳的多孔安装支座，在轻工自动化输送线、小型专用加工设备的机架辅件配置里十分常见，日常多承担轴类零件定位、小型功能模块挂载的核心作用，区别于常规平板式安装座，其向上延伸的带槽凸耳结构，可直接为摆杆、拨叉类往复运动零件提供铰接支点，无需额外加装独立的铰接支座，能有效压缩设备局部的安装空间，减少装配环节的零件累计误差。从结构设计逻辑来看，主体立板采用等厚薄板结构，在保证整体刚性的前提下尽可能降低零件自重，板面上分布的大小两类通孔，大直径通孔为轴类零件的穿装避让位，可容纳直径匹配的光轴、轴承座直接贯穿安装，孔边做了微小的倒角处理，既可以去除机加工产生的毛刺，也能在装配时引导零件顺利入位，避免硬敲造成的孔边变形；

　　围绕大孔周边均匀分布的小直径通孔为安装固定孔，孔位排布遵循对称原则，在实际安装时可根据现场的安装基准选择对应的孔位锁付螺丝，也能适配不同规格的外接功能件固定需求，部分孔位做了沉头处理，锁付螺丝后螺丝头不会突出板面，不会对周边运动的零件造成运动干涉。向上延伸的凸耳部分，顶部开设的通槽为铰接让位槽，槽宽尺寸与常规铰接销的直径做了公差匹配，槽的两侧面平行度控制在合理公差范围内，可避免铰接销装入后出现卡滞、偏磨的问题；凸耳与主体立板的衔接位置做了圆弧过渡处理，没有尖锐的直角应力集中点，在承受往复摆动的交变载荷时，不会在衔接位置出现应力断裂的风险，这一细节也是这类支撑零件设计时容易忽略的点，不少新手建模时直接做直角衔接，

　　实际投入使用后短时间内就会在转角位置出现裂纹。从安装边界来看，零件底部为平直的安装贴合面，平面度有较高要求，安装时可直接贴附在设备机架的安装基准面上，不需要额外加装调整垫片即可保证安装垂直度；整体的外轮廓尺寸适配小型设备的安装空间，不会过多占用机架的布局位置，凸耳的伸出高度经过匹配计算，既保证铰接的运动件有足够的摆动行程，也不会因为伸出过长导致刚性不足，在承受径向载荷时出现过大的形变。在实际应用场景中，这类支座常被用在小型包装设备的料门摆动机构、非标检测设备的探针升降导向支撑、小型输送线的挡料气缸安装位等位置，相比一体铸造成型的支座，这种板式结构的零件加工难度更低，采用常规的板材铣削、钻孔工艺即可完成加工，生产周期短，

　　成本也更容易控制，当设备需要做局部结构调整时，也可以快速对板件的孔位、凸耳尺寸做修改适配，不需要重新开模，十分适合非标设备的快速迭代设计需求。建模过程中需要重点关注各个孔位的位置度公差，尤其是凸耳上的铰接槽与立板上大通孔的相对位置，两者的平行度、位置度如果偏差过大，会直接导致后续装配的运动件出现运动卡滞、磨损加剧的问题；另外各个安装孔的孔距需要与常用的工业铝型材、标准安装板的孔距做适配，尽可能选用标准孔距，减少现场安装时的二次加工工作量。零件的边角位置除了应力集中的衔接圆弧，其余外露的边角都做了小尺寸的倒角处理，既可以避免装配时划伤操作人员，也能减少零件搬运过程中的边角磕碰损伤，提升零件的外观质感。
