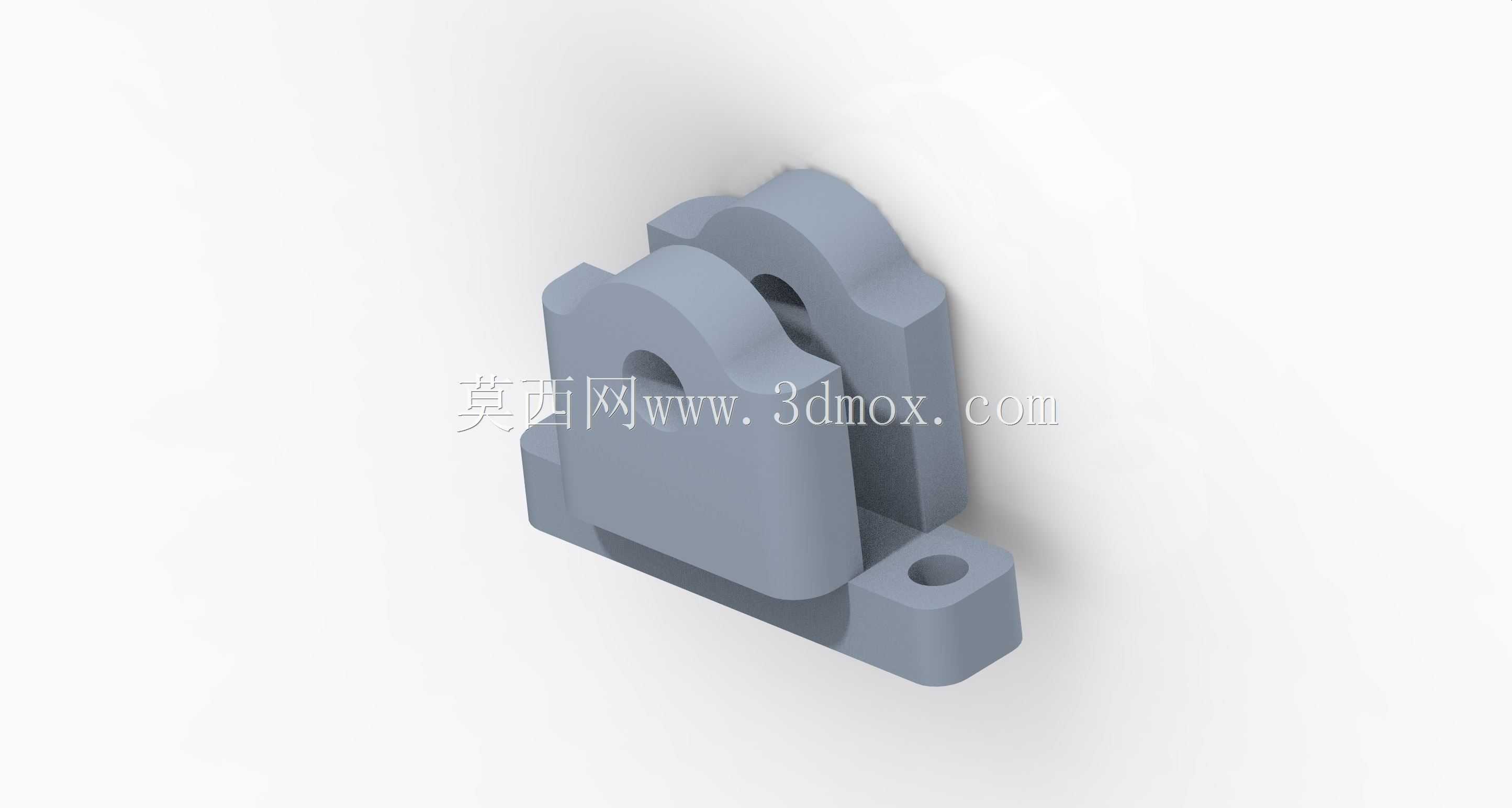

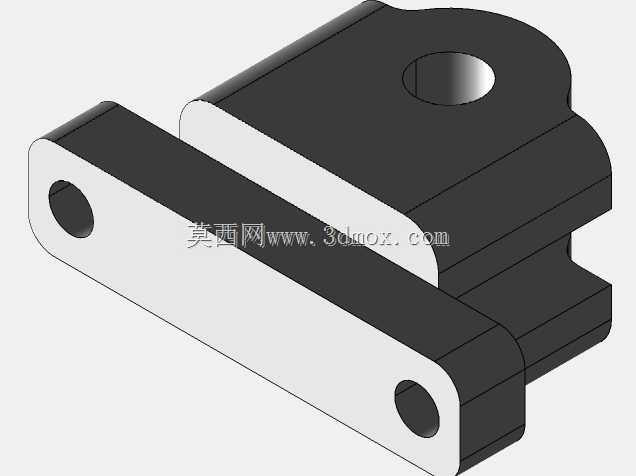

Creo练习用铰接式安装支座结构

　　这类铰接式安装支座在轻工输送线、小型自动化工装的摆臂连接环节应用十分普遍，日常做结构设计时经常会碰到类似的安装限位需求，很多新手在做这类零件建模时容易忽略安装边界与运动间隙的匹配，最后做装配干涉检查时才发现问题。从实际使用场景来看，这个零件主要承担两个核心功能，一是作为固定端基座，通过底部的安装孔锁紧在设备型材框架或者安装平板上，二是通过上部的铰接耳槽容纳销轴，给摆杆、连杆类活动构件提供回转支撑，同时耳板侧面的限位面可以约束摆杆的侧向窜动，避免运动过程中出现偏载磨损。

　　设计这类支座的时候，首先要确定的是铰接孔的中心高，这个尺寸直接决定了相连摆臂的回转半径，一旦中心高偏差超过0.2mm，整套连杆机构的行程就会出现明显误差，甚至会出现运动死点。其次是底部安装孔的孔距设计，要匹配常用的工业铝型材槽距或者标准安装板的孔位规格，这个零件的单安装孔设计适合小载荷的铰接场景，孔的沉台深度要和所选内六角螺栓的头部高度匹配，保证螺栓锁紧后头部不突出安装面，避免和其他相邻构件产生刮擦。

　　从结构细节来看，上部的两个平行耳板的厚度一致性很关键，建模时要保证两耳板的内侧面间距比相配摆杆的厚度大0.1-0.15mm，这个间隙既不能太大，太大会导致摆杆回转时晃动量超标，也不能太小，太小会因为加工公差累积导致摆杆装配卡滞。耳板与底部基座的过渡位置做了圆弧卸荷处理，这个细节是很多初学者容易遗漏的，直角过渡的位置在受交变载荷时很容易出现应力集中，长期运行会产生疲劳裂纹，合适的过渡圆角可以把局部应力降低40%以上，有效提升零件的使用寿命。

　　零件的整体外形做了等壁厚设计，除了铰接孔和安装孔的局部加强区域，主体壁厚保持均匀，不管是采用机加工还是注塑、压铸工艺生产，都能减少成型过程中的变形量。底部的安装凸台比基座主体平面略高，这样安装时即使安装板面存在轻微的平面度误差，也能保证支座锁紧后不会出现翘曲，铰接孔的轴线能保持水平状态，避免相连的摆杆出现倾斜卡滞。

　　做这类零件的三维建模练习时，不能只照着图纸把外形画出来，要多思考每个尺寸背后的设计逻辑，比如为什么耳板的外边缘要做倒角，一是为了去除加工毛刺，避免装配时划伤操作人员，二是减少零件的锐角应力集中；为什么安装孔的位置要偏置在基座一侧，是为了给铰接摆杆的摆动留出足够的空间，避免摆杆运动到极限位置时和基座本体产生碰撞。实际选型应用时，还要根据所承受的径向载荷大小选择合适的材料，小载荷场景可以用POM或者尼龙材质降低成本、减少铰接摩擦噪音，中等载荷场景用6061铝合金做硬质氧化处理，重载场景则需要选用45号钢做调质处理，同时铰接孔内要加装铜套或者滚针轴承来提升耐磨性能。

　　很多新手在做类似练习时，往往只关注外形的相似度，忽略了工程实际中的装配公差、工艺性、载荷分布这些核心要素，画出来的模型看着外形一致，实际根本没法投入生产使用。做这类基础零件的建模练习，本质上是在积累结构设计的底层逻辑，从安装边界、运动间隙、工艺可行性、载荷承载这几个维度去反推每个结构特征的设计意义，才能把练习的内容转化为实际工作中的设计能力，而不是单纯的软件操作熟练度。
