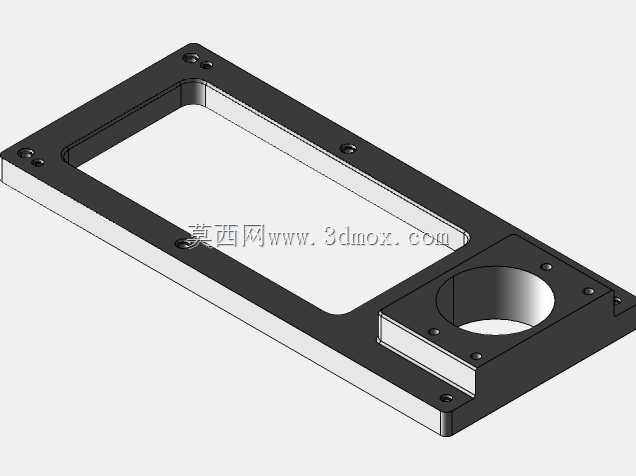

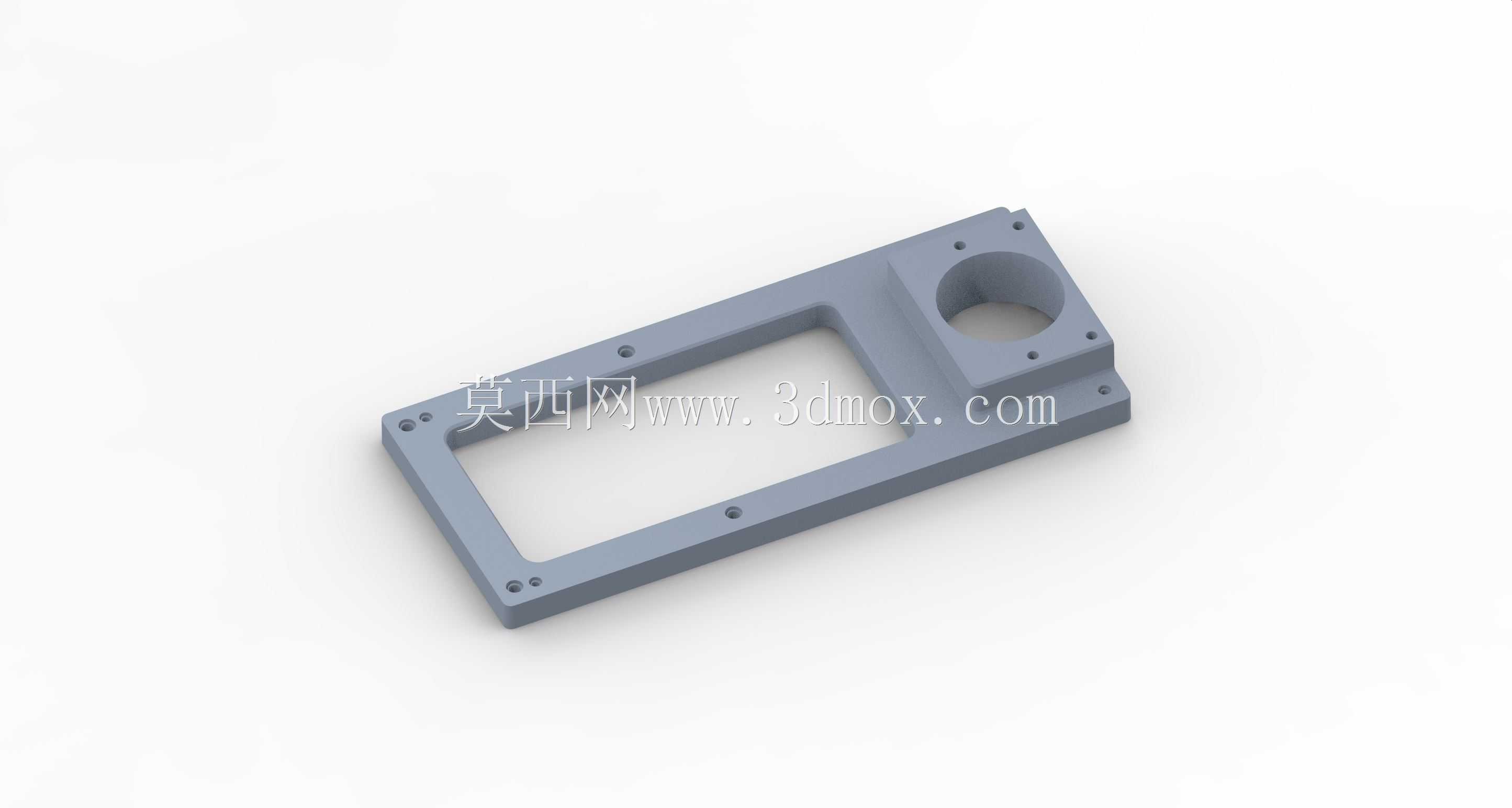

带圆形安装座的矩形框式机械支撑构件

　　该构件属于机械系统中的基础承载定位类零件，在自动化生产线的工位定位模块、小型检测设备的载具固定单元、非标工装的主体支撑框架中都能见到同类结构的应用，其核心作用是为配套的轴类、检测头类、小型执行元件提供稳定的安装基准，同时通过框式的镂空结构降低整体自重，减少设备运行过程中的惯性负载。从结构设计逻辑来看，主体采用矩形框式的截面构型，框体的四边壁厚保持均匀，既保证了整体的抗弯抗扭刚度，又避免了实心结构带来的材料浪费与重量冗余，框体内侧的镂空区域可用于穿过管线、避让配套机构的运动行程，或是容纳小型的传动组件，在紧凑的设备安装空间内提升空间利用率。构件一端集成的凸台式圆形安装座，内孔为通孔设计，孔壁加工有较高的尺寸精度与同轴度要求，

　　用于与配套的圆柱类零件形成间隙或过渡配合，安装座端面上沿圆周均布的螺纹孔，用于实现配套元件的轴向锁紧固定，防止设备运行过程中出现轴向窜动或周向转动。整个构件的安装面分布在矩形框体的上下端面与外侧边缘，沿框体轮廓排布的多个沉头安装孔，可通过螺栓将构件整体固定在设备的基板、工作台面或是相邻的结构件上，孔位的排布间距经过匹配通用铝型材、标准安装板的孔距设计，能够直接适配市面上多数常规的工业安装基准，无需额外加工转接板。设计过程中需要重点关注圆形安装座与矩形框体的连接过渡区域，该位置是应力集中的高发区域，因此在转角处采用了圆角过渡处理，避免机加工过程中出现应力裂纹，同时在长期承受交变负载的工况下减少疲劳失效的概率。

　　框体的平面度要求直接决定了安装后的基准精度，因此上下安装面需要经过铣削加工保证平面度公差，安装孔的位置度公差需要控制在合理范围内，避免装配时出现螺栓无法穿入或是安装后构件出现翘曲变形的问题。圆形安装座的内孔轴线与框体安装面的垂直度公差，会直接影响配套安装元件的工作精度，例如当该孔位安装检测传感器时，垂直度偏差会导致检测点位偏移，安装导向轴时则会出现轴系卡滞、运动阻力增大的问题。从实际使用场景来看，这类构件常作为小型模组的主体骨架，在3C产品的组装工位上用于固定视觉检测相机的镜头与光源组件，框体的镂空区域可穿过相机的数据线与光源的供电线，圆形安装座直接固定镜头的调焦机构，整体结构紧凑且安装调试便捷；在小型实验设备中，

　　该构件可作为样品台的支撑框架，圆形安装座用于固定样品的定位夹具，框体下方可布置加热或制冷模块，镂空区域不会遮挡样品的温度传导路径。构件的材质通常选用6061铝合金经数控铣削加工而成，表面做阳极氧化处理提升耐磨与耐腐蚀性能，在负载要求更高的工况下也可选用45号钢经调质处理后加工，表面做发黑或镀锌防锈处理。设计建模过程中需要先确定整体的安装边界尺寸，根据配套设备的预留安装空间确定矩形框体的外长外宽尺寸，再根据需要容纳的内部组件尺寸确定框体内腔的长宽，壁厚根据承受的负载大小取值，通常在5-10mm区间内选择；圆形安装座的外径根据配套元件的安装法兰尺寸确定，内孔直径匹配配套轴或元件的外径，安装座的凸台高度根据配套元件的插入深度确定，保证元件安装后端面能够贴合安装座表面实现可靠定位。安装孔的孔径根据选用的螺栓规格确定，沉头孔的深度需要保证螺栓头部完全沉入构件表面，不会突出安装面影响其他组件的装配。在结构的加强设计上，若需要承受更大的侧向负载，可在框体与圆形安装座的连接位置增设加强筋，加强筋的厚度不超过主体壁厚，避免加工后出现缩痕或应力集中问题。
