T型多孔连接定位机械零件结构

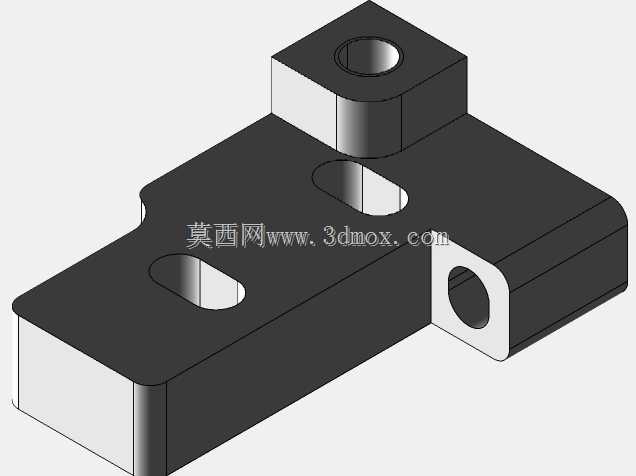

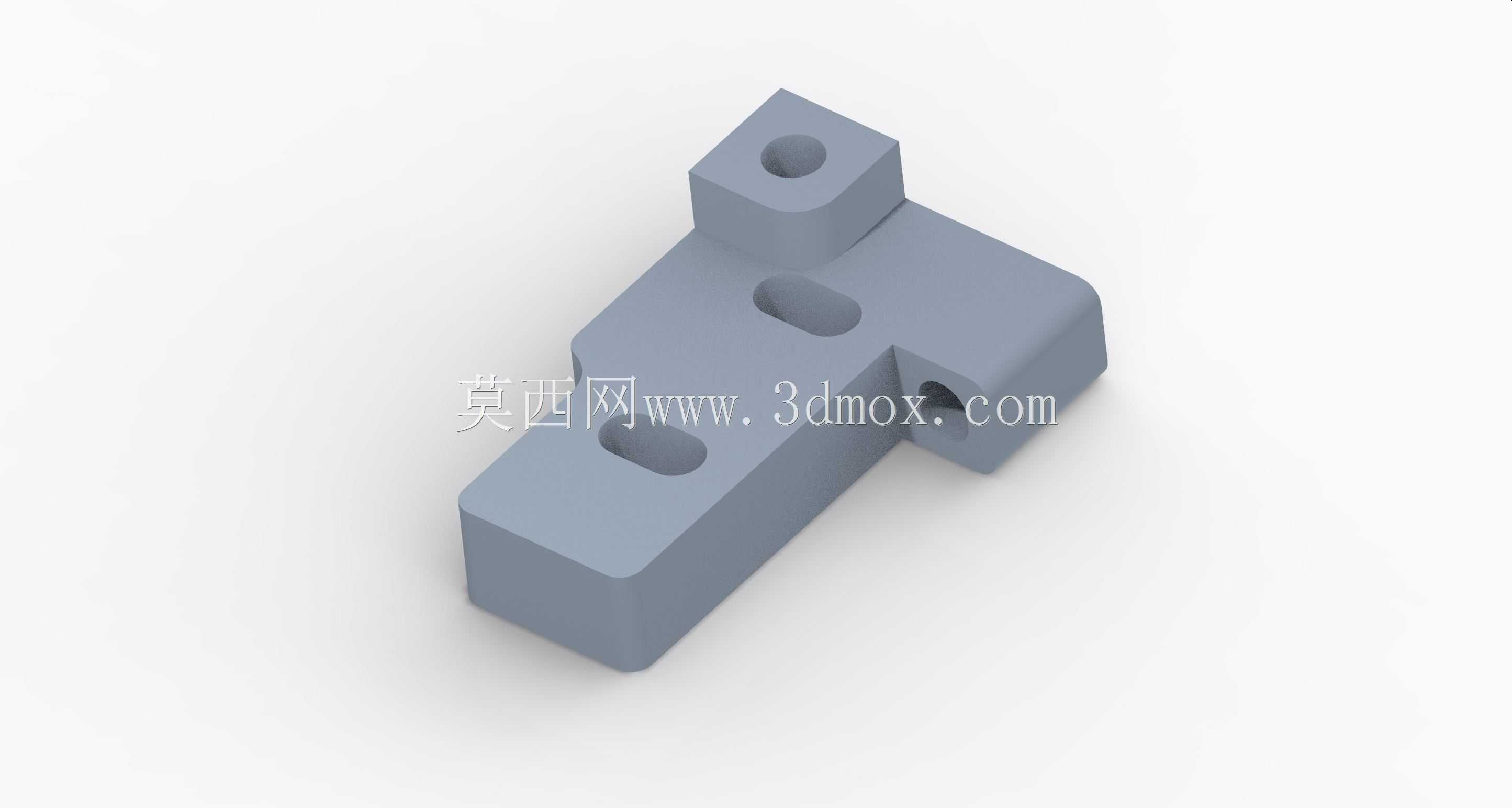

　　这类T型结构的块状零件，在轻工自动化输送线的侧边定位工位、小型工装夹具的模块化拼接单元里应用十分普遍，日常产线调试时经常能碰到类似结构的定制件，核心作用是作为相邻两个功能组件的连接过渡载体，同时承担局部的支撑与位置限定功能。从结构本身来看，整体采用非对称的T型块状布局，三个方向的延伸段分别对应不同的安装对接需求，凸起的单耳段、带两个长圆孔的主体段、侧伸的短边段，每个区域的孔位都对应明确的装配逻辑。凸起段的单圆孔为沉孔设计，装配时可以将内六角圆柱头螺钉的头部完全埋入零件表面以下，避免螺钉突出干涉周边运动部件，这个孔位主要用于和上方的压块、检测支架这类小型辅件做固定连接，沉孔的深度刚好匹配常用的M4或者M5规格螺钉的头部高度，

　　装配后零件上表面保持齐平，不会残留凸起的结构剐蹭工件或者操作人员。主体段上的两个长圆孔为腰型结构，长度方向沿着零件主体的延伸方向布置，这类孔的设计核心是给安装位置预留调整余量，现场装配时不需要完全依赖前期的孔位加工精度，可以顺着长圆孔的长度方向微调零件的固定位置，补偿机架焊接或者型材拼接带来的位置误差，调整到位后再拧紧螺栓完成锁止，这种设计在非标自动化设备的现场调试环节能大幅降低装配难度，减少二次返工扩孔的工作量。侧伸短边段的横向通孔为贯通式光孔，主要用于穿装定位销或者小规格的铰接轴，当这个零件作为活动挡料机构的基座时，这个孔可以配合销轴安装小型的翻转挡块，实现工件到位后的阻挡限位，孔的内壁加工粗糙度控制在Ra1.

　　6即可满足普通铰接的转动需求，不需要过高的加工精度就能保证转动顺畅无卡滞。设计这类零件的时候，首先要明确各个对接部件的安装空间边界，零件的整体厚度要匹配所使用的螺栓长度，避免螺栓穿过零件后螺纹啮合长度不足影响连接强度，各个边的倒角统一取C1即可，既可以去除加工后的锐边毛刺，避免装配时划伤操作人员，也不会因为倒角过大影响零件和对接面的贴合面积。零件的各个安装面都要求平面度控制在0.05mm以内，尤其是和机架型材贴合的底面，如果平面度超差，螺栓拧紧后零件会产生内应力，长时间受设备振动影响容易出现连接松动，甚至导致孔位位置偏移影响定位精度。选材方面这类零件一般选用6061铝合金做硬质阳极氧化处理，兼顾轻量化和表面耐磨性能，

　　在承重要求更高的工位也可以选用45号钢做发黑处理，提升零件的整体结构强度，不管选用哪种材料，所有孔位的加工都要注意去除孔口的毛刺，避免螺栓装配时被毛刺卡滞导致预紧力不足。现场装配时要注意，长圆孔位置的螺栓不要一次性完全拧紧，先将零件调整到预设的工作位置，用塞尺检查零件和对接面的贴合间隙，确认无间隙后再按照对角线顺序逐步拧紧螺栓，凸起段的沉孔螺钉要保证螺钉头部完全沉入沉孔内，不能高出零件表面，侧伸段的贯通孔如果用于安装铰接轴，要提前在孔壁涂抹少量润滑脂，减少转动过程中的磨损，延长零件的使用寿命。这类零件虽然结构简单，但是在模块化的工装设计里复用率很高，建模时要注意各个特征的参数化关联，比如长圆孔的长度、沉孔的深度、各个边的厚度都设置成可调整的参数，后续遇到类似安装需求时，只需要修改对应参数就能快速生成适配不同工位的零件模型，大幅提升设计效率，不需要每次都从零开始绘制草图。建模过程中要注意各个特征的圆角过渡，零件的内角位置不要留下尖锐的直角，避免热处理或者受力时出现应力集中导致零件开裂，外棱边的倒角要统一尺寸，保证零件加工后的外观一致性，也方便后续的表面处理工序均匀覆盖所有表面。
