方形带腰型孔沉台中心孔安装固定板

　　这类方形安装固定板在轻工自动化输送线、小型工装夹具定位模组、桌面级检测设备的承载基座环节应用十分普遍，日常做设备改型或者非标机构搭建时，经常会用到这类结构做中间转接承载。从实际使用场景来看，它既可以直接作为小型气动元件、传感器支架的安装基面，也可以垫在型材框架和执行部件之间，抵消安装面的平面度误差，同时预留的安装调节余量能大幅降低现场装配的对位难度。

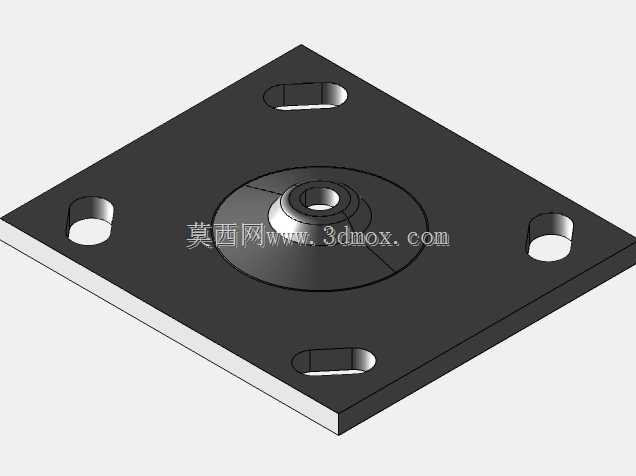

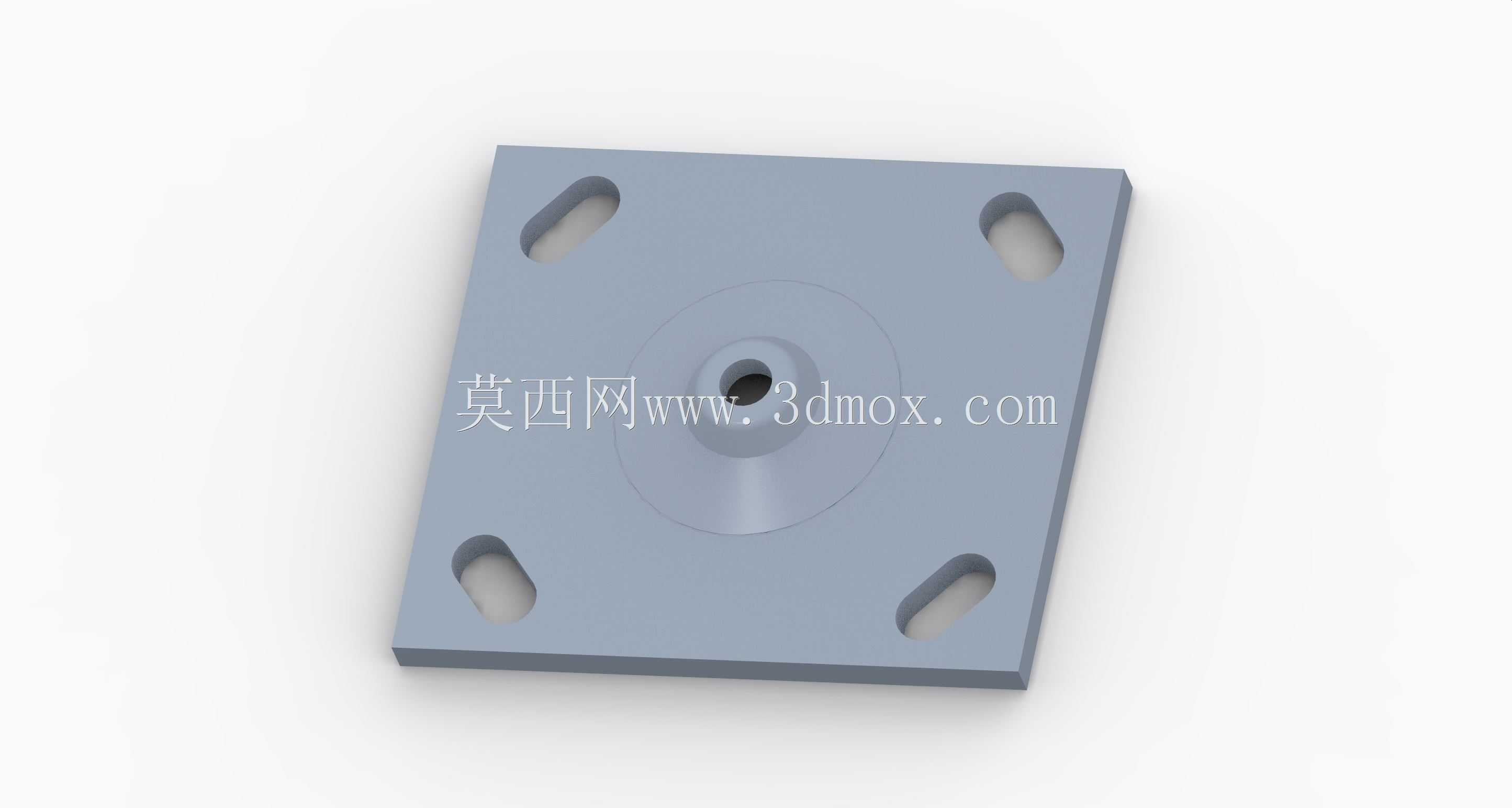

　　设计这类板件的时候，首先要考虑的是安装边界的适配性，方形的外轮廓在排布安装孔位时更容易对齐常规铝型材的槽距，四个角位置的腰型安装孔是整个结构的核心调节设计，腰型孔的长轴方向沿板件对角线方向延伸，不管是和下方基座的螺孔存在小范围的位置偏差，还是后期需要微调上方搭载部件的周向位置，都不需要重新扩孔或者返修基座，松开紧固件就能在腰型孔的行程范围内完成位置调整，这一点在现场装配调试时能省下大量返修工时。板件中心位置做了阶梯沉台结构，最中心是贯通的小孔，沉台的锥面过渡设计一方面是为了避让搭载部件的凸出定位轴颈，让搭载部件的安装面能和板件上表面完全贴合，避免出现虚接导致的装配刚度不足，另一方面锥面沉台也能在安装带定位凸台的部件时起到自动导正的作用，不需要反复对位就能让部件中心和板件中心重合，降低装配对位的操作难度。

　　从结构刚度的角度考虑，板件的厚度选择要匹配上方搭载部件的重量，常规工况下选用6-8mm厚度的板材就能满足多数小型元件的承载需求，如果搭载的是有振动工况的气动马达或者小型电机，可以适当增加板厚或者在板件背面增加加强筋结构，避免长期受振导致板件变形。四个腰型孔的位置没有紧贴板件边缘，预留了足够的螺栓安装边距，不会因为拧紧紧固件时出现板件边缘崩裂的问题，腰型孔的宽度匹配常用的内六角圆柱头螺栓尺寸，螺栓头可以直接压在孔位周边的平面上，不需要额外加装大尺寸平垫就能保证足够的压紧接触面积。

　　实际建模过程中，这类板件的特征逻辑十分清晰，先绘制方形基体草图，拉伸得到基础板坯，之后绘制四个角的腰型孔轮廓做切除拉伸，再在中心位置依次绘制沉台和中心通孔的轮廓，按照阶梯深度依次切除就能得到基础结构，最后对所有锐边做0.5mm的倒角处理，避免装配时划伤操作人员，也能消除板材切割后的应力集中棱边。需要注意的是沉台和中心孔的同轴度公差要控制在0.1mm以内，不然会出现搭载部件安装后定位偏移的问题，四个腰型孔的位置度公差可以适当放宽，毕竟本身就是为了调节余量设计的，过高的公差要求反而会增加不必要的加工成本。

　　在不同的应用场景下，这类板件的材质选择也有区别，常规无腐蚀的车间环境下用Q235钢板做表面喷塑处理就能满足使用需求，如果是在食品加工或者有弱腐蚀的工况下，可以换成304不锈钢板材，不需要额外做表面处理就能满足防锈要求；如果是对重量有要求的便携检测设备场景，也可以用6061铝合金板材加工，重量能降低三分之二左右，同时刚度也能满足小型元件的承载需求。安装时四个腰型孔的紧固件不要一次性完全拧紧，先调整好板件和上方部件的位置，确认对位准确之后再对角依次拧紧，避免板件出现安装应力导致上表面翘曲，影响搭载部件的安装精度。
