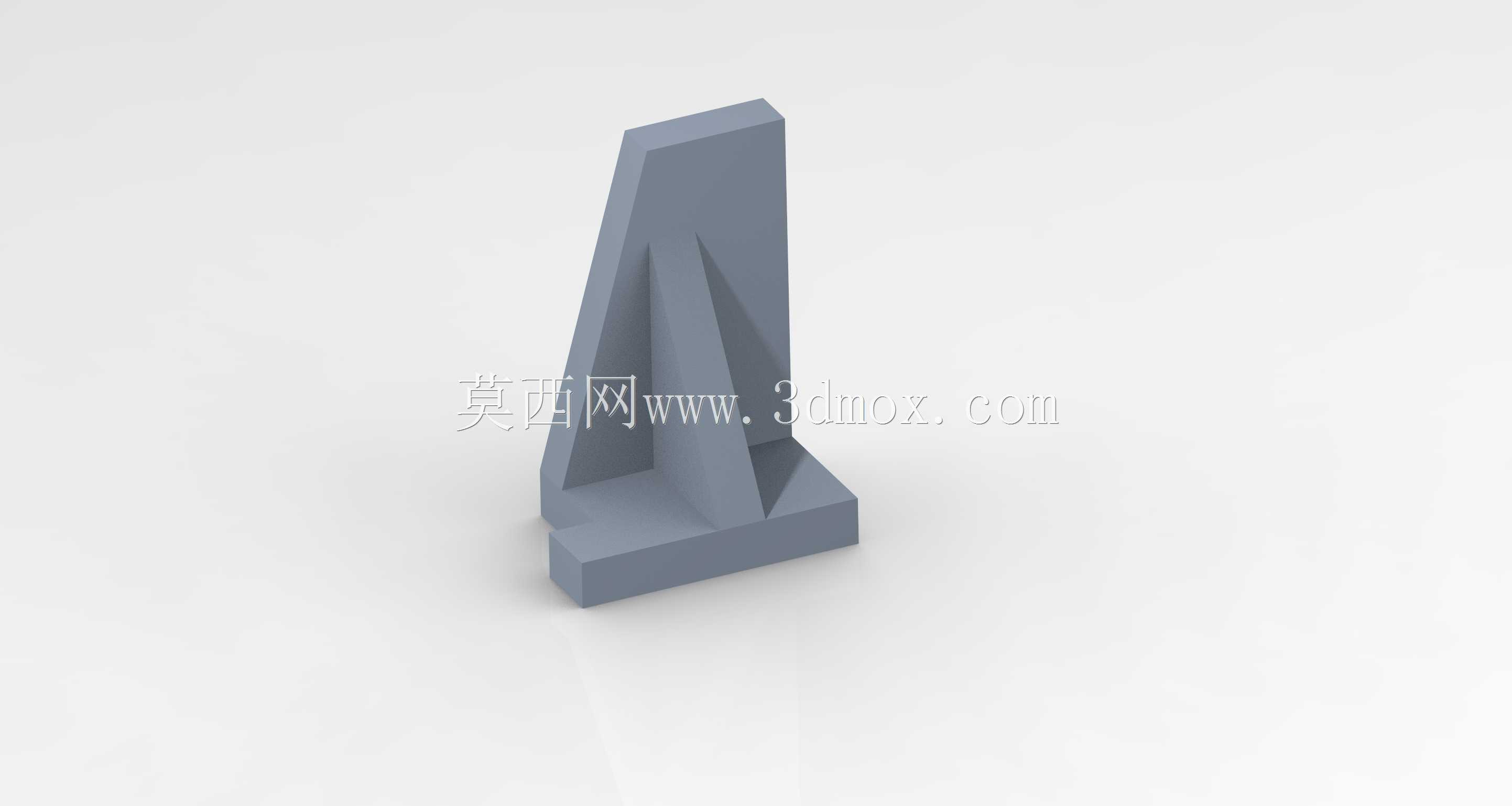

带加强筋立式支撑基座结构设计

　　这类带三角加强筋的立式支撑基座，在各类工业设备的机架搭建、工装夹具定位、小型工作站承重布局中应用十分广泛，很多自动化产线的侧边检测工位、物料导向架的固定端、小型动力头的安装承载位，都会用到同结构逻辑的支撑件。从实际使用场景来看，这类支座主要承担垂直方向的静载荷，同时抵消设备运行时产生的侧向倾覆力矩，底部的矩形安装底板可以通过螺栓直接固定在型材机架或者钢制工作台面上，不需要额外做复杂的预埋结构，安装调整的灵活度很高。

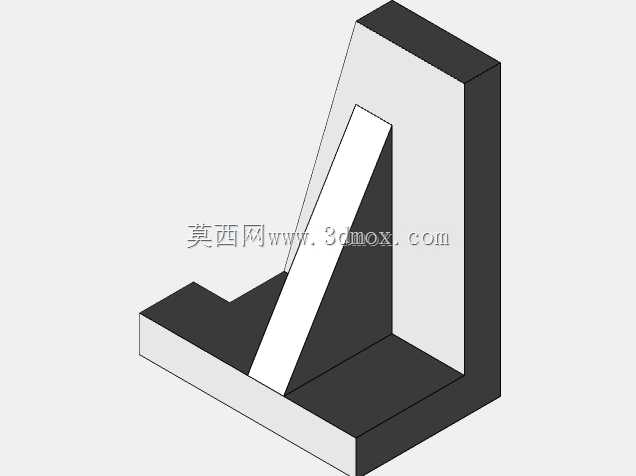

　　从结构设计的思路来看，主体采用立式斜置支撑板的构型，是为了匹配特定安装面的倾斜角度需求，避免额外增加角度调整垫片带来的装配累积误差，两块三角加强筋分别布置在立板的两个受力侧，筋板的厚度与立板厚度保持1:1.2的比例，既可以避免筋板过厚导致的材料浪费与注塑/铸造时的缩痕缺陷，也能保证足够的抗扭刚度，防止长期受载后立板出现形变偏移。底部的底板边缘做了小尺寸的倒角处理，一方面是去除加工毛刺避免装配时割伤操作人员，另一方面也能在安装时快速对齐台面上的T型槽或者安装孔位，减少对位调整的时间。

　　在功能特性上，这类支撑件的顶面通常作为安装基准面，加工时会保证顶面与底板安装面的平行度公差在0.05mm以内，立板的倾斜角度公差控制在±0.1°，满足大部分普通工业设备的安装精度要求，不需要后续二次修磨。筋板与立板、底板的连接位置都做了圆角过渡，避免应力集中导致的受力断裂，尤其是在设备启停产生冲击载荷的场景下，圆角过渡的结构能大幅降低连接位置的应力峰值，延长零件的使用寿命。

　　关于外形尺寸与安装边界，这类支座的底板长度通常根据承载需求设定，安装孔的孔距遵循通用工业安装的模数标准，可以适配市面上主流的铝型材安装槽间距，也能匹配钢制工作台的标准孔位布局，立板的高度根据实际安装的部件高度需求调整，整体的外轮廓不会超出底板的投影范围太多，避免安装后与周边的管线、其他运动部件产生干涉。在实际选型应用时，需要根据承载的部件重量、运行时的振动幅度来调整立板厚度与筋板的尺寸，如果是用于有切削振动的加工工位旁的支撑，还可以适当增加底板的厚度，提升整体的阻尼性能，减少振动传导对安装部件精度的影响。

　　很多刚入行的结构设计人员在做这类支撑件的时候，容易忽略筋板的布置位置，要么把筋板做的过宽导致整体重量偏大，要么筋板位置偏离受力中心线，导致实际承载时抗扭效果打折扣，这个参考模型的筋板布置刚好对齐立板的受力中心线，力的传导路径更顺畅，载荷可以通过筋板直接传递到底板的安装螺栓位置，不会在立板根部产生过大的弯矩。另外立板的斜置角度不是随意设定的，是匹配常见的小型光电传感器安装、导向条倾斜布置的常用角度，拿来做方案参考的时候，可以直接调整尺寸参数用到自己的设计里，不需要重新计算角度对应的受力分布。
