L型带腰孔铰接安装固定支座

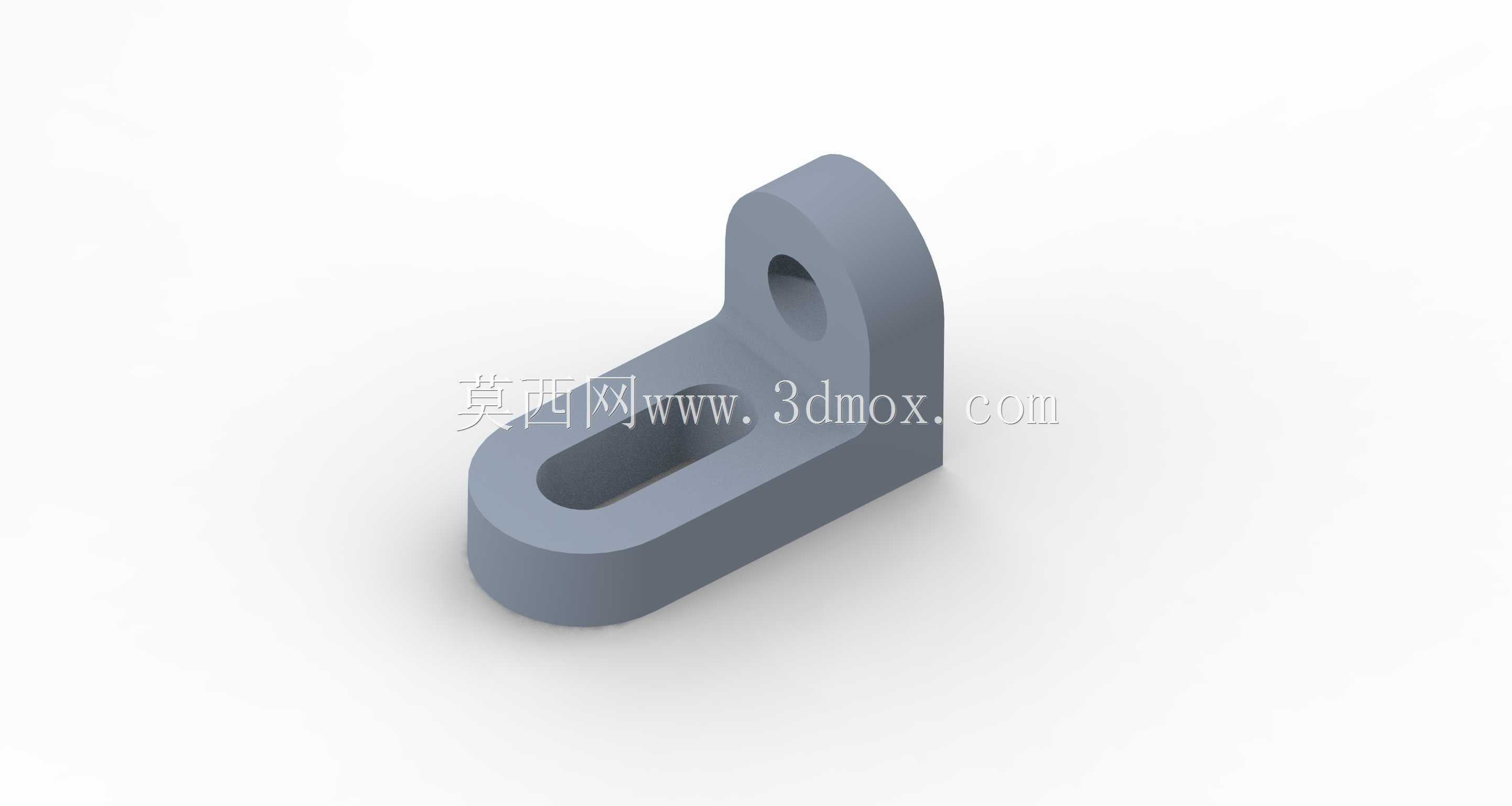

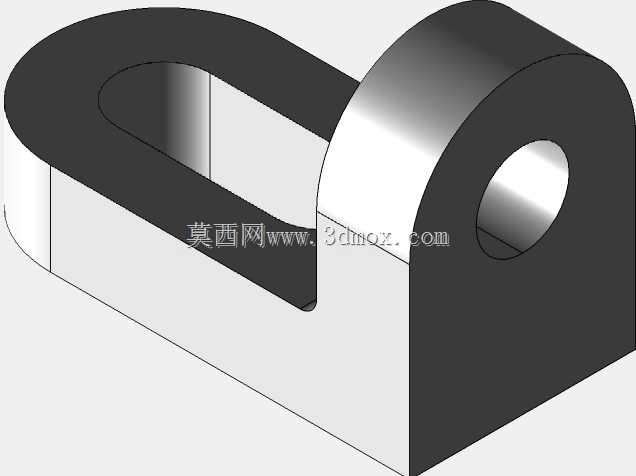

　　该零件属于设备安装类支撑铰接构件，在轻工输送线、小型自动化工作站、工装夹具台架上应用十分广泛，主要承担两个垂直方向构件的连接与角度补偿功能。从结构上看，零件整体呈L型弯折布局，竖直段设置有带沉孔的圆形铰接通孔，用于穿装铰接销轴，实现与摆臂、连杆类活动构件的转动连接，孔位边缘做了圆角过渡处理，避免销轴装配时出现卡滞，同时降低应力集中风险，在长期往复摆动工况下能减少孔壁的磨损速率。水平段开设长圆形腰型安装孔，这类孔型的设计核心是为安装过程提供位置调整余量，现场装配时无需严格保证底座安装孔的绝对位置精度，可沿腰孔长度方向微调零件的固定位置，补偿机架加工、焊接带来的位置误差，降低现场安装的配作难度。

　　设计过程中，竖直段与水平段的交接位置做了加厚圆弧过渡，没有采用直角直连结构，这是因为L型构件的转角位置是应力集中高发区，当竖直段承受径向铰接载荷时，圆弧过渡结构能将应力均匀分散到两个连接段上，避免转角处出现应力突变导致的开裂问题，尤其在有冲击载荷的工况下，这种过渡结构能大幅提升零件的抗疲劳寿命。零件的整体外轮廓所有棱边都做了小圆角倒角处理，一方面是去除加工毛刺，避免装配人员划伤，另一方面也能减少零件在热处理、表面处理过程中的棱角应力问题。

　　从安装边界来看，水平段的底面为安装基准面，设计时保证了该平面的平面度要求，与机架安装面贴合时不会出现翘曲，锁紧固定螺栓后能保证整体安装刚性；竖直段的铰接孔轴线与水平安装面保持严格的平行度公差，避免铰接的活动构件出现卡滞、偏磨问题。腰型孔的宽度适配常用的内六角圆柱头螺栓尺寸，孔的长度方向预留的调整量覆盖常规现场安装的误差范围，无需额外扩孔即可完成装配。竖直段的圆形铰接孔的孔径公差按照间隙配合要求设计，既能保证销轴顺利穿装，又不会因为间隙过大导致铰接晃动量超标，影响传动精度。

　　在实际使用场景中，这类支座常作为小型气动摆杆的铰接基座、检测传感器的角度调整安装座、防护门的转动支撑座使用，相比一体式焊接固定座，它的腰型孔调整特性让现场调试更加灵活，不需要在机架上重新钻孔攻丝就能完成位置校准。零件的整体厚度经过载荷校核，在承受常规铰接径向载荷时不会出现明显变形，竖直段的高度尺寸经过优化，既保证了铰接点的安装高度要求，又不会因为悬臂过长导致刚性不足。水平段的长度尺寸覆盖了腰型孔的调整行程，保证在极限调整位置下，固定螺栓的压紧面依然完全落在零件实体上，不会出现螺栓压空的问题。

　　建模过程中，这类零件优先采用拉伸凸台创建基础L型实体，再通过切除特征分别加工铰接孔与腰型孔，最后添加圆角、倒角特征完成细节处理，建模时需要重点保证铰接孔与安装基准面的位置公差，腰型孔的两端圆弧中心距需要严格匹配设计调整量，避免建模误差导致实际调整行程不足。转角处的过渡圆角半径需要根据零件壁厚匹配，圆角过小无法起到应力分散作用，圆角过大则会与相邻安装构件产生干涉，设计时需要结合周边装配空间做验证。
