阶梯式带孔定位连接块结构设计

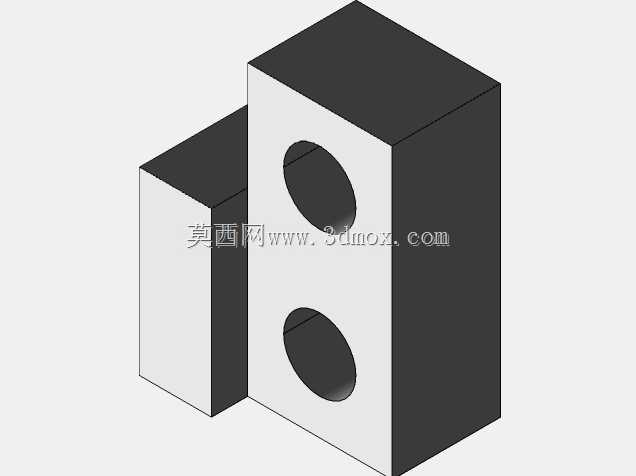

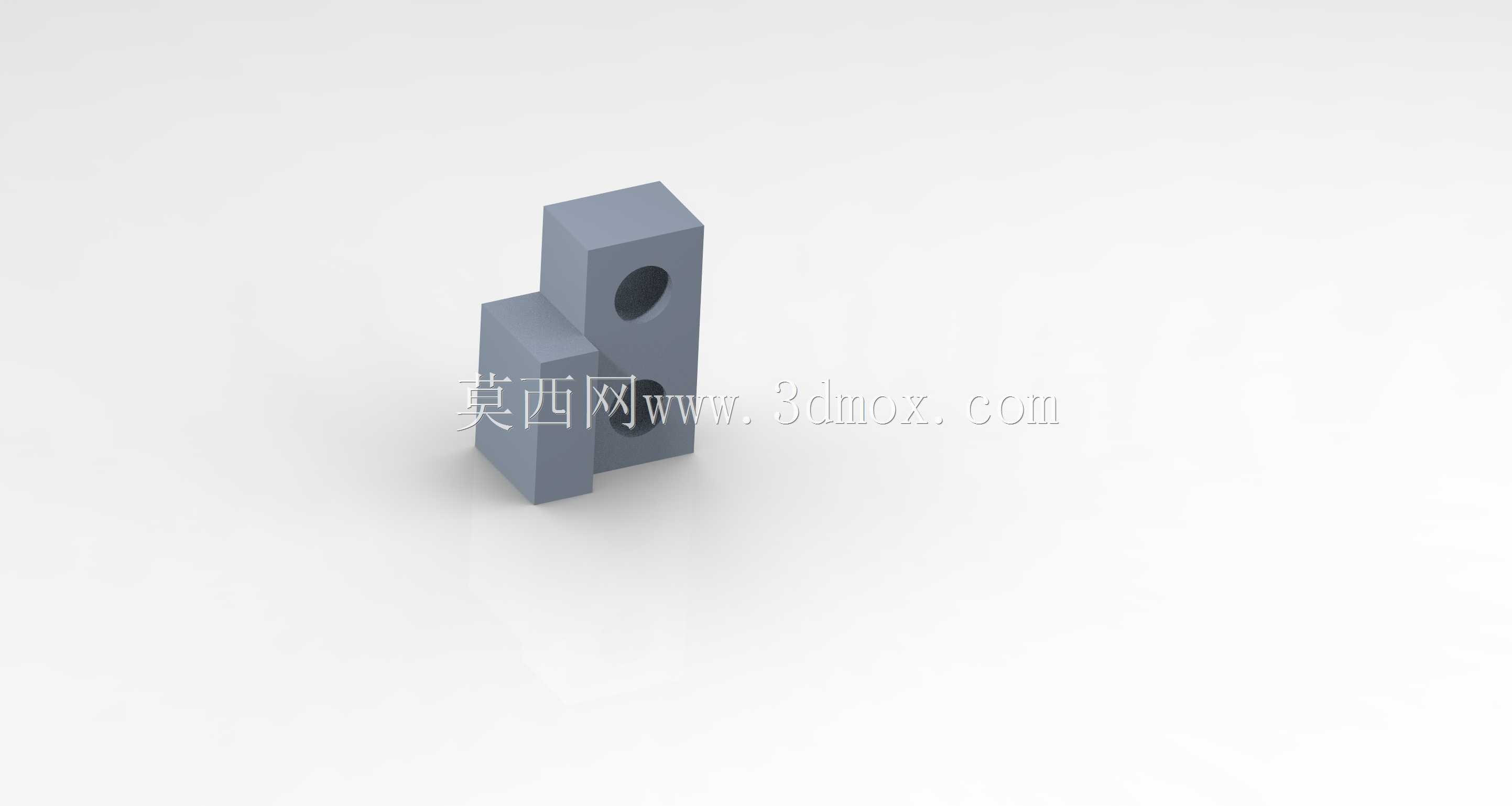

　　这类阶梯式带孔块件在工装夹具、小型设备机架的定位连接场景中十分常见，日常做非标设备结构设计时，经常会遇到需要在狭小安装空间内实现两个垂直方向构件定位锁紧的需求，这类块件就是为适配这类场景设计的。从结构上看，整体采用高低阶梯的块状构型，两个不同高度的块体为一体化加工成型，不存在拼接缝隙，能保证整体的结构刚性，避免拼接结构带来的装配误差与受力松动风险。两个块体上分别开设同轴的贯通圆孔，孔位的轴线与块体的安装基准面保持平行，这类孔位主要用于穿装锁紧螺栓或者定位销，实现块件与相邻构件的固定连接，孔壁的加工精度会直接影响最终的装配定位精度，设计时通常会根据配合需求选择间隙配合或者过渡配合的公差带。

　　在实际应用中，这类块件常作为转接定位件使用，比如在小型自动化生产线的工位挡停机构中，较低的阶梯面可以贴合安装在型材机架的基准面上，通过孔位穿装螺栓完成与机架的固定，较高的阶梯面则可以用来安装挡停气缸或者传感器支架，高低差的设计刚好可以避让相邻的输送线辊道或者传动部件，避免安装时出现结构干涉。还有在工装夹具的定位座设计中，这类块件可以作为工件的侧向定位支撑，阶梯结构可以同时贴合工件的两个垂直端面，配合销钉实现工件的快速定位，减少夹具的整体零件数量，降低装配调试的难度。

　　设计这类块件时，首先要确定安装边界的尺寸约束，要保证块体的整体长宽高尺寸适配安装空间，不会和周边的运动部件产生干涉，两个阶梯的高度差需要根据被连接构件的厚度差来确定，保证两个构件安装后都能与对应的块体面完全贴合，避免出现悬空或者倾斜的情况。孔位的中心距需要匹配被连接件的安装孔距，孔的直径要根据选用的螺栓或者销钉的公称尺寸来确定，同时要预留足够的壁厚，避免锁紧时块体出现应力开裂，尤其是孔位到块体边缘的距离，至少要保证大于孔径的1.5倍，保证结构强度足够。块体的各个棱边通常会做小尺寸的倒角处理，一方面是去除加工产生的毛刺，避免装配时划伤操作人员或者相邻零件，另一方面也能在装配时起到导向作用，方便块件快速卡入安装位置。

　　从受力角度考虑，这类块件在工作时主要承受横向的剪切力与纵向的压紧力，一体化的结构相比拼接式的转接件受力性能更好，不会出现连接螺栓受剪断裂的情况，适合用在有一定冲击载荷的定位场景。选材上通常会根据使用环境选择，普通工况下采用45号钢调质处理即可满足强度需求，如果是在有腐蚀的环境中使用，也可以选用不锈钢或者铝合金材质，铝合金材质的块件重量更轻，适合用在对重量有要求的移动设备结构中。加工时通常采用铣削成型，先加工出基准面，再以基准面为定位基准加工阶梯面与孔位，保证各个形位公差符合设计要求，孔位的垂直度与同轴度误差需要控制在合理范围内，避免穿装螺栓时出现卡滞或者定位偏移的问题。

　　在实际装配调试过程中，这类块件的安装十分便捷，只需要将基准面贴合在安装面上，穿装螺栓预紧后，通过打表测量调整块件的位置精度，确认位置无误后再将螺栓完全锁紧即可，后期维护时如果出现磨损，只需要单独更换该块件即可，不需要更换整个相邻构件，能降低设备的维护成本。另外这类块件的结构简单，加工难度低，不需要复杂的工装夹具就能完成加工，生产周期短，适合非标设备设计时快速定制加工，能有效缩短设备的整体研发制造周期。
