带防滑齿边的圆形旋钮手拧调节件

　　这类带齿边的圆形手拧旋钮，在工业设备、民用机电产品里的应用场景非常广泛，小到桌面小型试验台的夹具锁紧、仪器面板的参数调节，大到生产线旁小型工装的档位切换、设备检修口盖板的快拆固定，都能见到这类结构的身影。和需要借助螺丝刀、扳手操作的紧固件不同，这类旋钮完全依靠手部施力完成锁紧或调节动作，不需要额外配套工具，在需要频繁手动调整、拆装的工位上，能大幅减少操作准备时间，提升现场作业的效率。

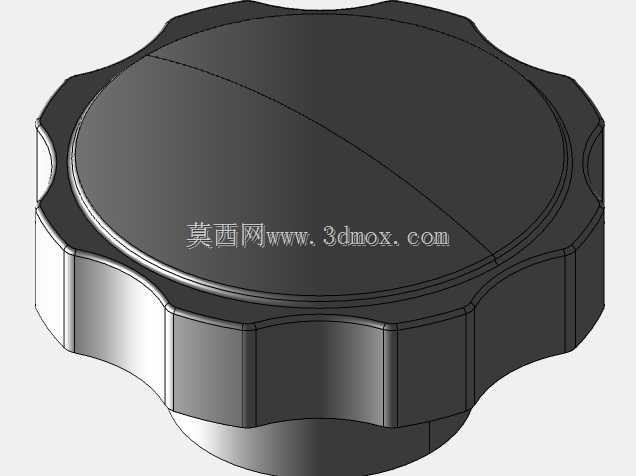

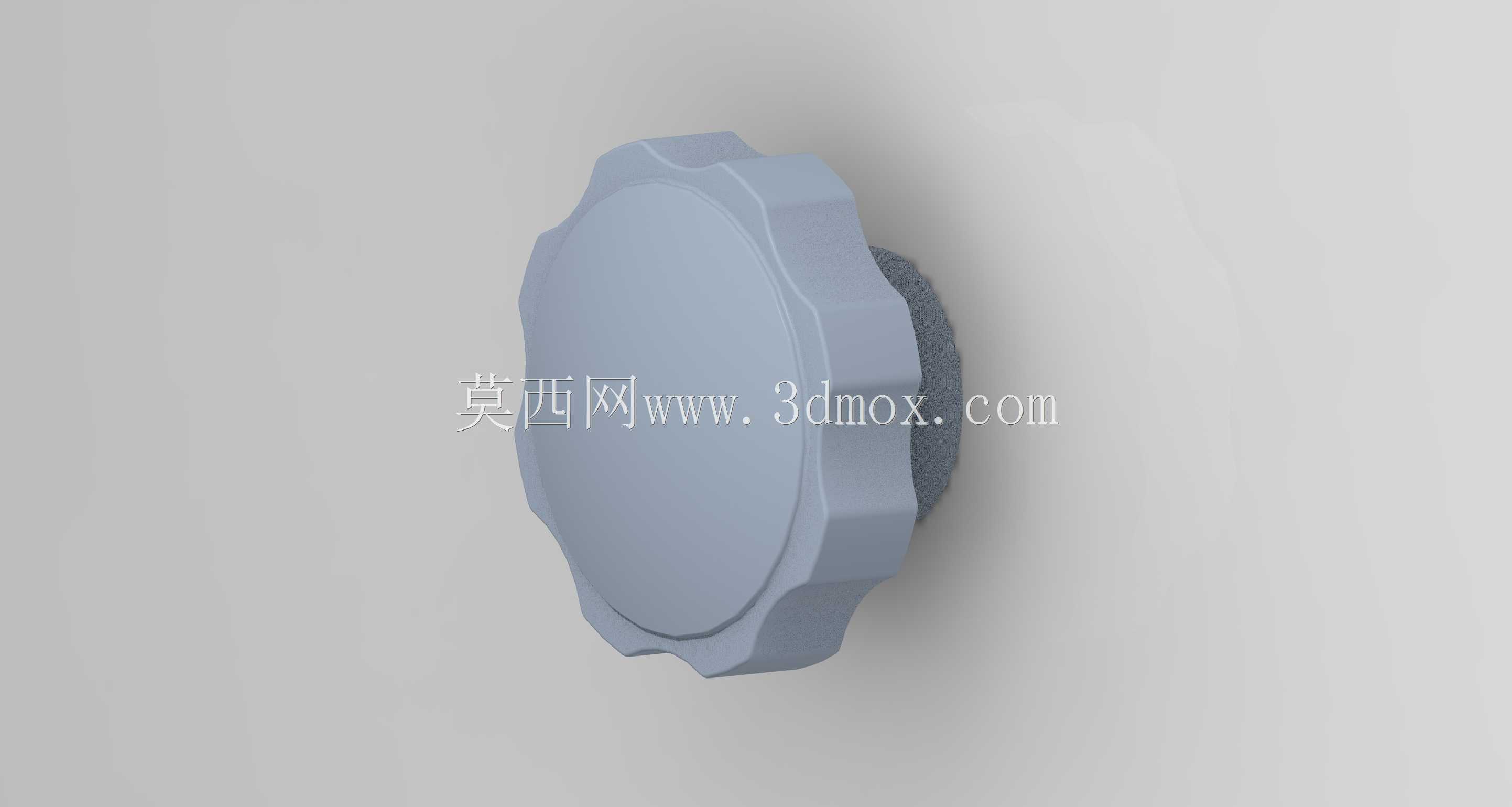

　　从功能特性来看，这个旋钮的核心设计点集中在握持施力的结构上，外圈均匀分布的内凹齿边，完全是为了增大手部接触时的摩擦力做的优化——不管是操作人员戴薄劳保手套操作，还是手上沾有少量切削液、灰尘的工况下，齿边的棱角都能和指腹形成足够的咬合阻力，避免拧动时打滑。旋钮的正面做了平整的圆弧过渡，没有突出的棱角，一方面是避免日常操作时剐蹭操作人员的手部，另一方面也能减少设备运行过程中积尘的死角，日常清洁维护的时候用抹布一擦就能清理干净表面的浮尘。旋钮背面的柱状安装段，是和被调节部件直接配合的部分，实际设计时这个部位的尺寸需要和安装基座的开孔严格匹配，既要保证转动时没有明显的旷量，避免调节时出现虚位影响精度，也要控制配合的松紧度，保证手动拧动时的阻力处于合适区间，不会因为过紧导致操作费力，也不会因为过松导致锁紧后受设备振动自行松脱。

　　设计这类旋钮的时候，首先要明确的是操作力矩的需求边界：如果是用于锁紧固定的场景，齿边的深度可以适当加深，齿形的棱角可以做的更分明，保证施力时能承受更大的扭矩不打滑；如果是用于微调参数的场景，齿边可以做的更细密，旋钮的整体直径也可以适当缩小，方便小幅度转动调整。外形尺寸的确定需要结合操作空间来定，安装位置周围如果有其他突出的操作件，就要控制旋钮的外圆直径，避免拧动的时候和周边部件发生干涉；如果安装位置在设备的低位，操作人员需要弯腰操作，就可以适当加大旋钮的直径，降低施力的难度。安装边界的处理上，旋钮和安装面接触的部位通常会做一个小的止口台阶，安装后这个台阶会贴住安装基座的表面，既可以限制旋钮拧入的深度，保证安装位置的一致性，也能避免旋钮本体和安装面直接大面积摩擦，长期使用后刮花设备面板的漆面。

　　从结构建模的逻辑来看，这个零件的基础特征是回转体，先通过旋转特征做出主体的轮廓，再通过阵列特征做出外圈的防滑齿，齿形的过渡位置要做合适的圆角处理，避免应力集中——如果是采用塑料注塑成型的方案，这些圆角还能改善注塑时的材料流动，减少成型缺陷，提升零件的生产良率。如果是采用金属切削加工的方案，齿形的加工要保证每个齿的角度、深度一致，避免转动时出现硌手的情况。实际选型应用的时候，还要结合使用环境确定材质，普通室内干燥工况用ABS或者尼龙材质就能满足需求，重量轻成本低；如果是在户外或者有腐蚀介质的工况下，就要选用PP或者不锈钢材质，提升耐候性和抗腐蚀能力，保证长期使用不会出现锈蚀、老化开裂的问题。
