多规格线缆夹持固定支架结构设计

　　在工业设备布线、电气柜集成、桌面工作站走线、弱电工程施工等场景中，线缆的有序固定一直是影响布线规整度、后期维护效率与线缆使用寿命的关键环节，传统的扎带固定方式存在无法重复拆装、夹持力不可调、易损伤线缆外皮的问题，而定制的线卡往往适配性差，无法兼容不同线径的线缆布设需求，这款线缆夹持固定支架正是针对这些实际工程痛点开发的结构件。从实际使用场景来看，这款支架可覆盖交流供电线缆、USB数据传输线、以太网通讯线等常见工业与民用场景的线缆固定需求，既可以用在自动化设备的机架走线槽旁，对设备内部的动力线与信号线进行分束固定，避免线缆随设备运行产生晃动磨损，也可以安装在办公桌下方、弱电井内壁、电气柜安装板上，对零散布设的线缆进行规整夹持，

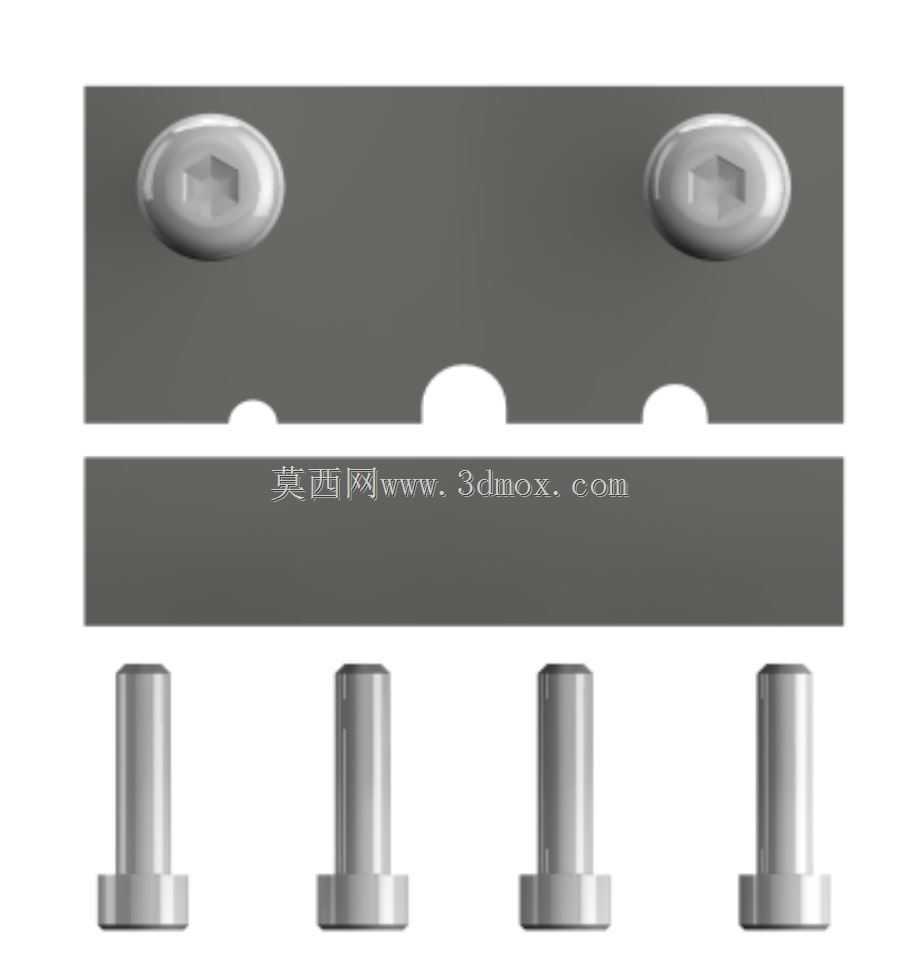

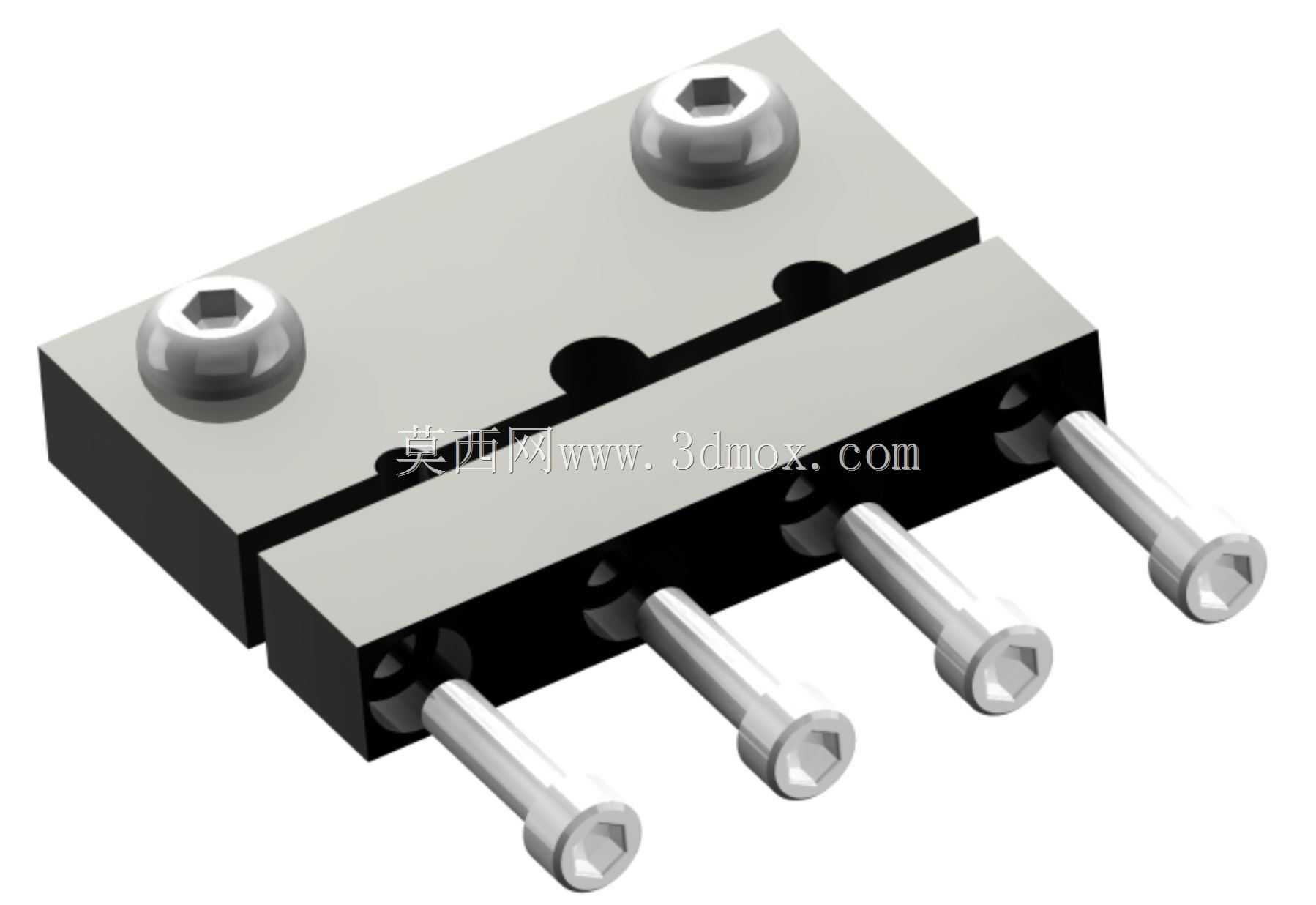

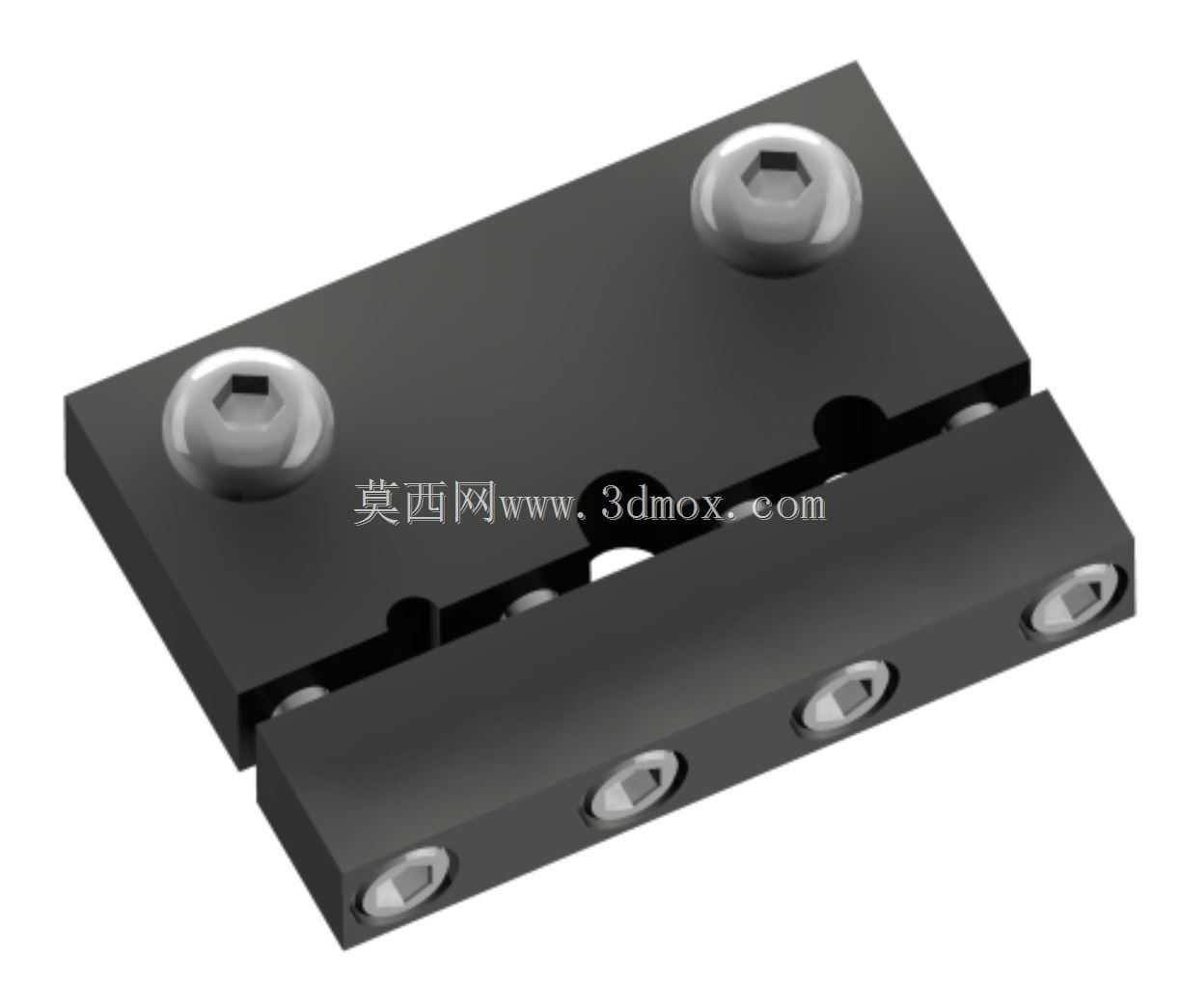

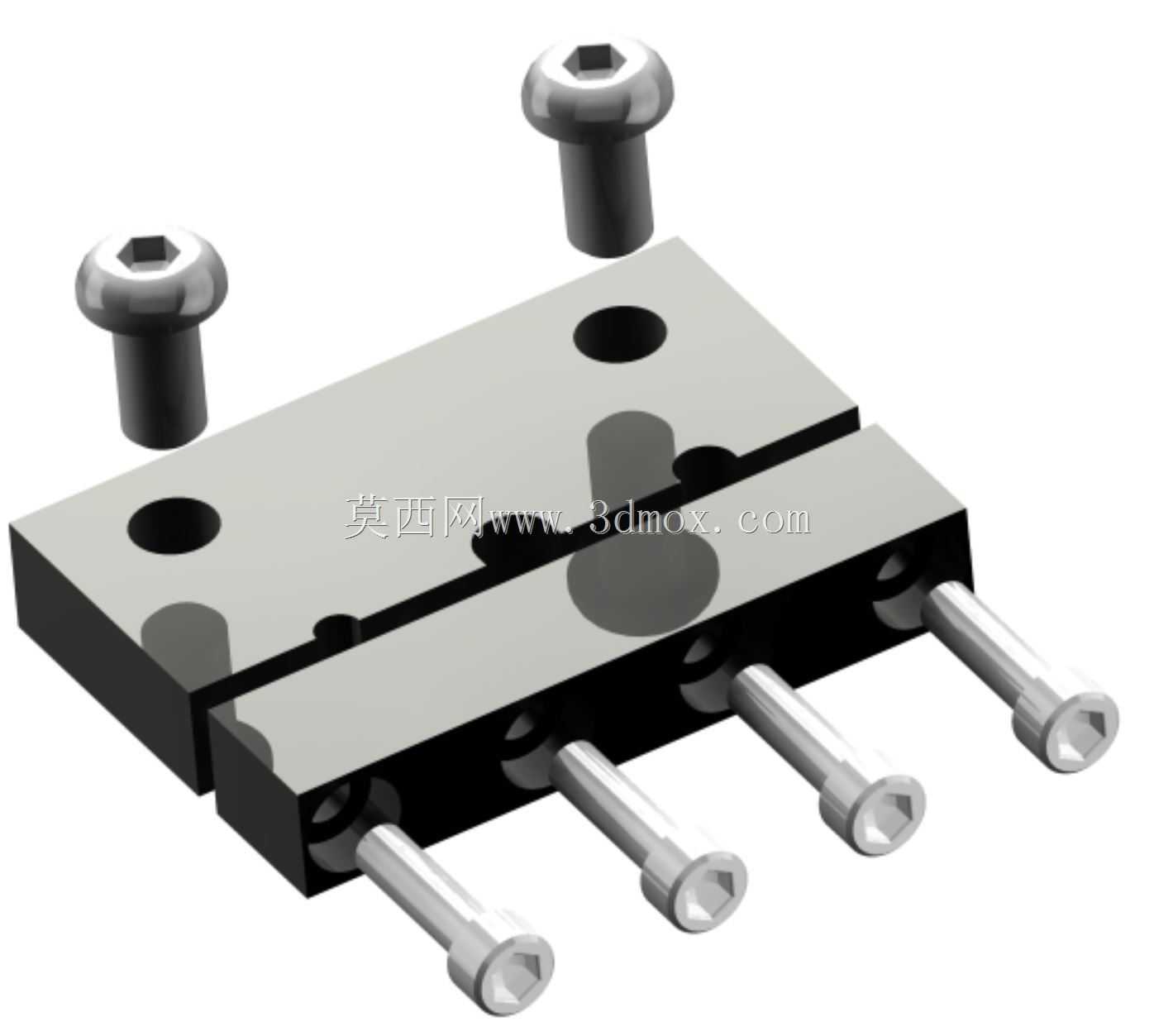

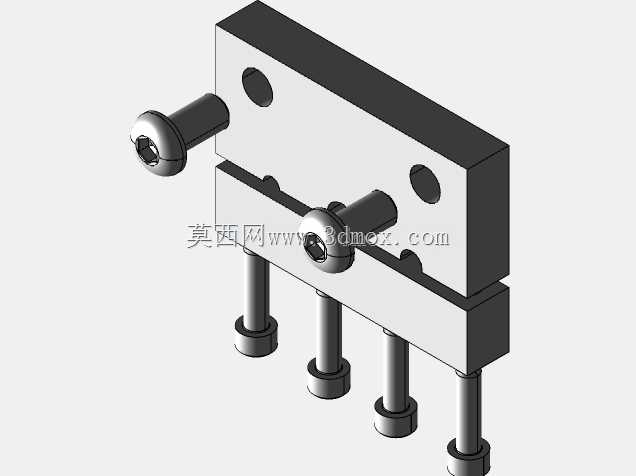

　　替代一次性扎带实现可拆装、可调整的布线固定。从结构设计逻辑来看，这款支架采用上下分体式的夹合结构，上下两个夹体通过内六角圆柱头螺钉实现锁紧连接，上夹体设置两个安装固定孔，可通过配套的内六角螺钉将整个支架预先固定在安装基面，下夹体设置四个均匀排布的螺钉孔，在夹合线缆时可根据夹持线缆的总束径调整螺钉的锁紧深度，灵活适配不同外径的线缆组合，避免出现夹持过紧压伤线芯、或是夹持过松线缆滑脱的问题。夹体的合模面采用半开放的圆弧槽设计，相比平面夹合结构，圆弧面能够更好地贴合线缆的圆形外壁，增大接触面积的同时降低单位面积的夹持压强，即使长期夹持也不会在电缆外皮上留下不可逆的压痕，有效保护线缆的外绝缘层。

　　分体式的结构设计也让后期的线缆增减调整更加便捷，需要新增或者移除线缆时，只需松开夹体间的连接螺钉即可打开夹体完成操作，无需像传统扎带一样剪断后重新绑扎，大幅降低后期布线调整的工作量。从安装边界与尺寸适配角度来看，支架的整体外形为规整的长方体结构，安装基面的固定孔采用标准内六角螺钉适配尺寸，可兼容M3-M4规格的常用安装紧固件，能够适配厚度1.5mm以上的金属安装板、木质桌面、PVC线槽壁等多种常见安装基面，夹体的开合行程可覆盖直径3mm到12mm范围内的线缆夹持，既可以单根夹持粗径的交流供电电缆，也可以同时夹持多根细径的数据线与信号线，实现多线缆的集束固定。夹体的边角位置全部做了倒圆角处理，没有尖锐的毛刺棱角，

　　在安装操作过程中不会划伤施工人员的手部，也不会剐蹭相邻的线缆外皮。在材料选型的适配性上，这款支架的结构设计可兼容铝合金阳极氧化、工程塑料注塑、Q235钢板喷塑等多种加工工艺，若用于有电磁屏蔽需求的场景，可选用金属材质加工，若用于绝缘要求较高的弱电场景，可选用ABS或者尼龙材质注塑生产，不同材质的加工都可以沿用这套三维结构的尺寸参数，不需要额外调整安装孔位与夹合行程。在实际布线作业中，这类夹持支架的布设间距通常保持在300mm到500mm之间，可保证线缆布设后不会出现下垂晃动，对于有移动需求的拖链线缆布设场景，也可加密支架的安装间距，对拖链进出端的线缆进行固定，避免线缆在拖链往复运动过程中出现应力集中导致的线芯断裂。相比市面上常见的塑料理线夹，这款金属结构的夹持支架拥有更高的结构强度，长期使用不会出现塑料老化导致的夹持力下降、断裂失效问题，在高温、高油污的工业车间环境中也能保持稳定的夹持性能，不会因为环境温度变化出现结构变形。夹体上的所有螺钉孔都采用沉孔设计，锁紧螺钉后螺钉头部不会突出夹体表面，既能够避免突出的螺钉头剐蹭其他部件，也让整个支架的外表面更加规整，安装后不会占用过多的周边空间，适合在空间紧凑的电气柜内部、设备机架缝隙处安装使用。
