三孔定位式轴承安装法兰结构

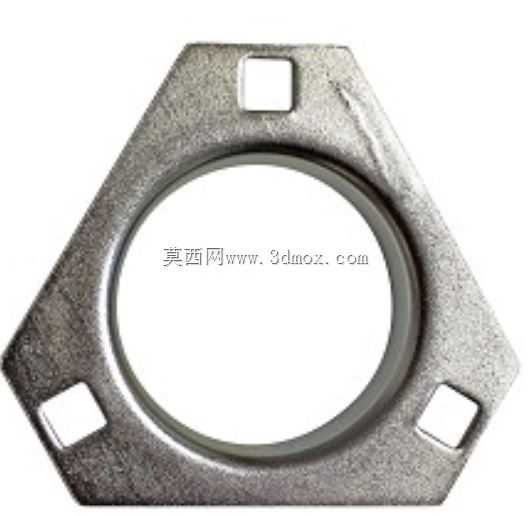

　　在轻载传动、小型输送机构、家电传动模组这类对安装空间有严格限制的场景里，轴承的轴向定位与径向支撑往往不需要厚重的整体式轴承座，这类三孔结构的轴承法兰就是为这类紧凑安装需求设计的构件。日常做小型设备结构选型时，经常会遇到安装面空间局促、无法布置多螺栓圆周固定轴承座的情况，这种带三个均布定位凸耳的法兰，刚好能利用三角形布置的安装点，在极小的安装投影面积内实现轴承外圈的可靠压紧，同时三个安装孔的位置刚好避开轴承内圈的回转空间，不会和传动轴、轴端挡圈这类周边零件产生干涉。从实际使用场景来看，这类法兰大多用在直径30mm以内的小型深沟球轴承外圈固定上，常见于小型电动工具的输出端支撑、办公设备的走纸辊轴定位、小型输送线的从动辊端固定，还有部分健身器材的转轴限位结构里。它的核心功能是给轴承外圈提供刚性的轴向限位，同时通过自身的平面贴合安装基准面，保证轴承内圈的回转轴线和安装面的垂直度，避免轴承因为安装偏斜出现早期磨损、运转卡滞的问题。做这类法兰的结构设计时，首先要匹配对应轴承的外圈外径尺寸，法兰中心的内孔和轴承外圈采用过渡配合，配合公差一般选H7/js6，既保证轴承压入后不会出现径向窜动，又不会因为过盈量太大导致轴承外圈变形，挤压内部滚动体增大运转阻力。三个安装凸耳的位置是设计的核心，不能随意布置，要保证三个安装孔的中心连线形成的等边三角形中心和法兰内孔中心完全重合，不然锁紧安装螺栓时会产生偏载，把法兰压歪导致轴承内孔轴线倾斜。

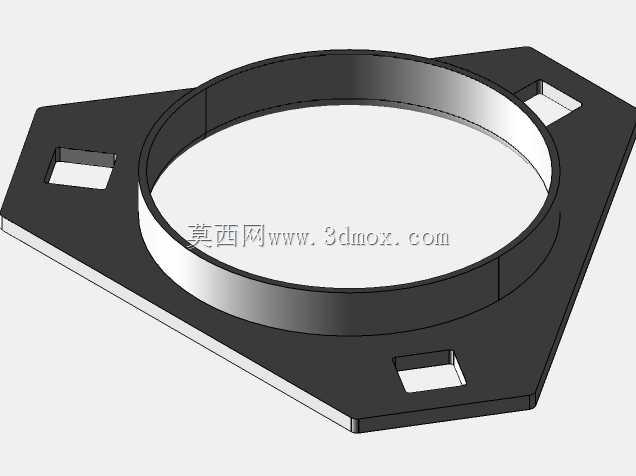

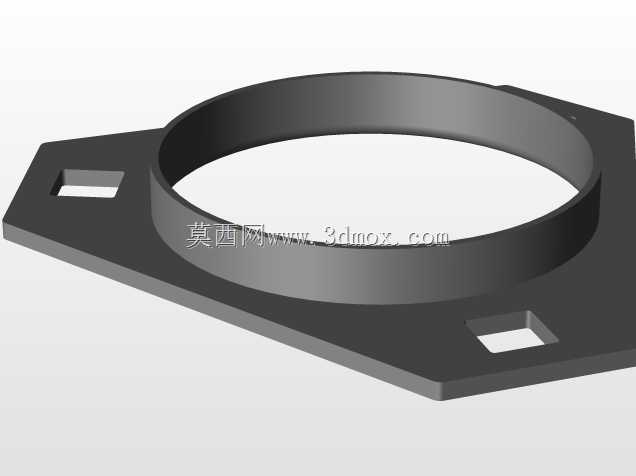

　　每个凸耳上的安装孔一般设计成方形或者带止口的结构？不对，图里的凸耳上是方形的避让或者定位槽？哦不对，实际这类法兰的凸耳上的方形结构，很多时候是用来卡在安装板的对应凸台上，实现安装时的预定位，不用人工手扶对准孔位，装配时直接把法兰的三个方形凸点卡入安装板预先冲好的方槽里，就能自动对中，直接穿螺栓锁紧，大幅提升装配效率。法兰的本体厚度要根据轴承的轴向载荷来定，轻载场景下厚度一般在1.5mm到3mm之间，采用冲压成型工艺就能批量生产，材料大多选冷轧钢板，表面做镀锌或者达克罗处理，兼顾刚性和防锈能力。安装边界方面，这类法兰的外轮廓是切边的六边形结构？不对，是三个凸耳之间的轮廓做了切边处理，相比整圆的法兰盘，

　　切边之后能减少相邻安装零件的空间占用，比如在并排布置多根辊轴的场景里，相邻两个法兰的切边轮廓可以靠得更近，缩小辊轴之间的中心距，让整体设备结构更紧凑。设计时还要注意法兰内孔的倒角，压入轴承的一侧要做15到30度的导入倒角，倒角深度大概0.5mm到1mm，避免压装轴承时切削轴承外圈的配合面，产生金属碎屑掉进轴承内部。三个安装孔的中心到法兰中心的距离，要保证螺栓锁紧时的压紧力作用点落在轴承外圈的端面上，不能压到轴承的密封盖或者保持架位置，不然会磨坏密封件导致润滑脂泄漏，或者卡滞保持架让轴承无法灵活转动。实际选型时还要注意，这类法兰只适合承受纯径向载荷和较小的轴向载荷的场景，如果有较大的轴向冲击载荷，就需要加厚法兰本体，

　　同时增大安装螺栓的规格，或者改用带加强筋的铸造轴承座。另外这类冲压法兰的平面度有一定要求，安装贴合面的平面度要控制在0.1mm以内，不然锁紧螺栓后法兰变形，会导致轴承内圈倾斜，轴转动时出现跳动超差的问题。很多新手做设计时容易忽略法兰和安装面之间的定位结构，直接用光孔穿螺栓，装配时很容易出现法兰偏移，导致轴承孔和对面的支撑孔不同心，而这种带三个方形定位凸台的结构，刚好能在冲压时一体成型，不需要额外加工定位销孔，就能保证装配位置的精度，降低零件的加工成本。在做三维建模时，要注意三个凸耳的方形特征和中心孔的位置度公差，建模时先绘制中心孔的基准轴线，再以这个轴线为中心阵列三个凸耳特征，保证三个安装位置的角度误差控制在±0.5度以内，不然加工出来的零件会出现无法卡入安装板定位槽的问题。还要注意法兰边缘的去毛刺处理，所有锐边都要做倒钝，避免装配时划伤操作人员，也防止毛刺脱落掉进设备内部造成卡滞。这类构件虽然结构简单，但是在小型传动结构里的应用非常广泛，很多时候设备的传动噪音、轴承早期失效问题，都是因为这类小法兰的设计或者安装不到位导致的，做结构设计时不能因为零件小就忽略公差和配合的要求，要结合实际的载荷、安装空间、装配工艺综合考量，才能让整个传动结构运行稳定可靠。
