卡丁车传动用双十字轴万向节结构

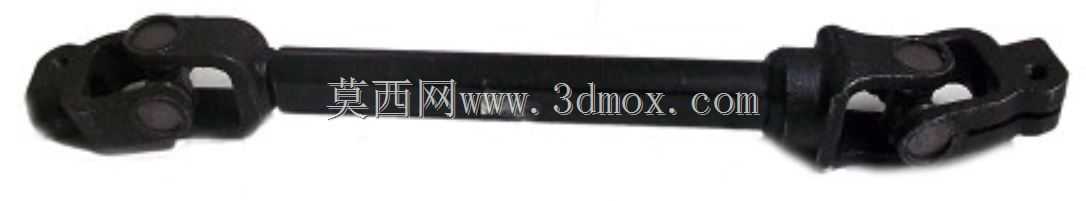

　　在小型非道路娱乐车辆的传动链路里，这类双十字轴结构的万向节承担着核心的扭矩传递作用，尤其适配Yerf Dog GX150 Spiderbox系列卡丁车这类后置后驱的布局——这类车型的发动机输出端与后轮减速输入端往往存在布置角度偏差，同时车架在颠簸工况下会产生相对位移，普通刚性联轴器完全无法适配这种动态角度补偿需求，而双万向节的结构恰好能在两端轴系存在夹角、轴向窜动的工况下，保持扭矩的稳定传递，避免传动系统出现卡滞、冲击甚至轴系断裂的问题。

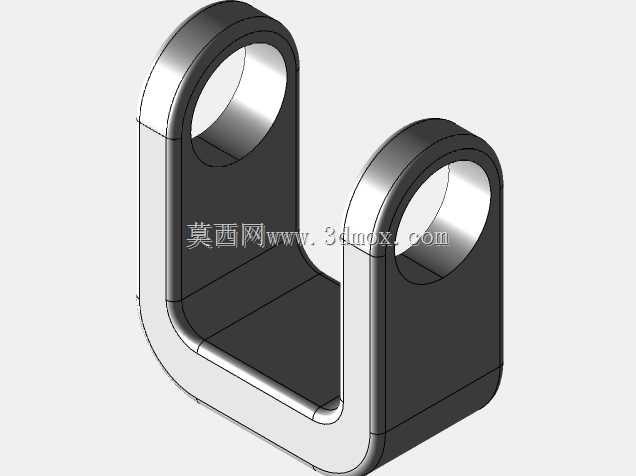

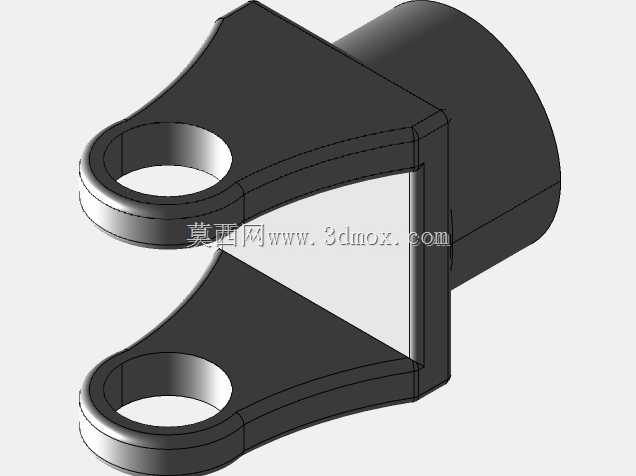

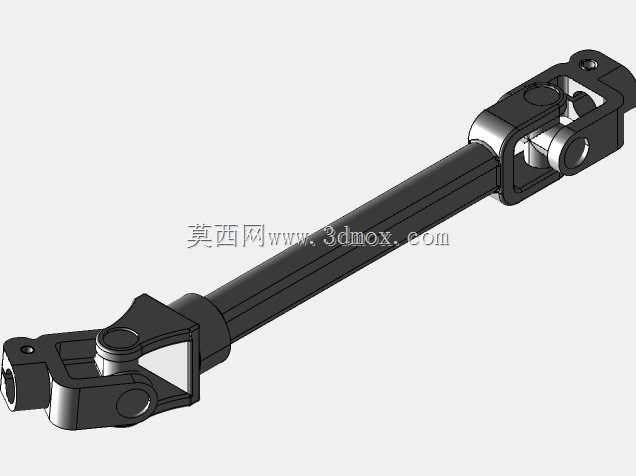

　　从结构设计逻辑来看，该万向节采用两端十字轴铰接+中间空心轴身的布局，两端的叉形接头分别对接动力输入与输出端，十字轴的四个轴颈配合轴承衬套实现周向转动，单端十字轴可实现最大约25度的角度偏转，两端组合后可覆盖更大的轴线偏移补偿范围，完全适配卡丁车在越野场地行驶时，悬挂跳动带来的传动端角度变化。中间轴身采用等径空心结构，在保证抗扭刚度的前提下尽可能降低转动惯量，避免传动系统的转动惯量过大影响油门响应速度，这一点对于轻量化的娱乐卡丁车来说尤为重要，过大的传动惯量会直接导致车辆加减速迟滞，影响驾驶体验。

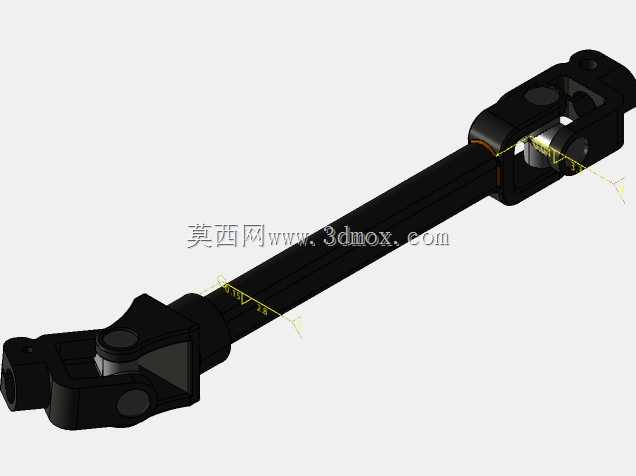

　　安装边界与尺寸参数上，该万向节两端接头的中心距为15英寸，适配卡丁车传动系统的常规布置间距，两端接头均配置5/8-36规格的花键锁紧螺栓，安装时只需将对接轴插入接头内孔，对齐花键槽后拧紧锁紧螺栓即可完成固定，无需额外加工定位结构，大幅降低了售后更换与装配的难度。这里需要注意的是，花键配合的公差选择为过渡配合，既保证装配时的便捷性，又能避免大扭矩传递时出现花键打滑的问题，锁紧螺栓采用细牙螺纹，防松性能优于普通粗牙螺纹，适配车辆行驶时的持续振动工况，减少螺栓松脱的风险。

　　在实际应用场景中，这类万向节除了卡丁车领域，还可适配小型全地形车、园林机械、小型农用机具的传动系统，只要传动端存在角度补偿需求、传递扭矩在150N·m以内的工况，都可以通过调整轴身长度来适配不同的安装间距。设计这类万向节三维模型时，需要重点校核十字轴轴颈的接触应力、中间轴身的抗扭截面系数，以及叉形接头的抗弯强度：十字轴轴颈与衬套的接触应力需要控制在许用值以内，避免长时间交变载荷下出现点蚀磨损；中间空心轴的抗扭截面系数要匹配发动机最大输出扭矩，预留1.5倍以上的安全系数，避免急加速时轴身扭断；叉形接头的两耳根部需要做圆角过渡，减少应力集中，因为这里是整个结构的应力集中点，交变载荷下很容易从根部出现疲劳裂纹。

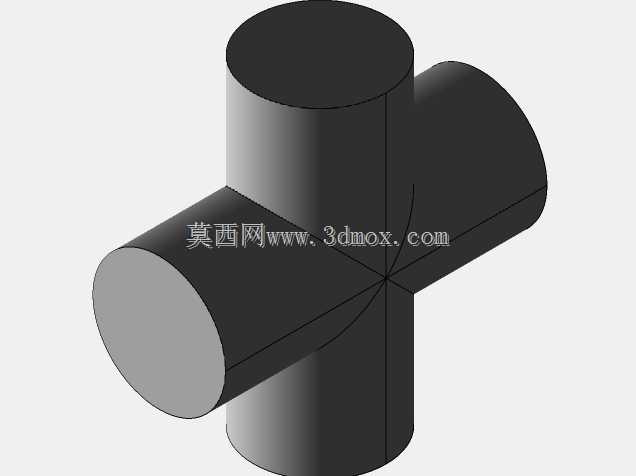

　　建模过程中需要注意几个细节：十字轴的四个轴颈同轴度需要控制在0.02mm以内，否则装配后会出现转动卡滞，传动阻力大幅上升；两端叉形接头的轴承孔位置度需要严格对齐，保证十字轴装配后能自由转动无卡滞；花键部分的建模需要严格遵循5/8-36的花键标准参数，齿形、齿距、大径小径尺寸都要符合规范，否则实际装配时会出现插不进去或者配合间隙过大的问题；锁紧螺栓的螺纹孔需要与接头内孔垂直，保证螺栓拧紧后能均匀压在对接轴的花键平面上，避免锁紧力不均导致轴窜动。另外，中间轴身与两端叉形接头的连接采用过盈配合+焊接的方式，建模时需要标注焊接坡口尺寸，保证实际生产时的焊接强度，避免大扭矩下接头与轴身脱离。

　　从选型角度来说，选用这类万向节时首先要确认两端的连接尺寸是否匹配自身的传动接口，其次要核算最大传递扭矩是否覆盖动力源的峰值输出，还要确认工作时的最大偏转角度是否在万向节的允许范围内，避免超角度使用导致十字轴卡滞、寿命骤降。日常维护时，需要定期给十字轴的轴承部位加注润滑脂，减少磨损，同时检查锁紧螺栓的预紧力，避免振动松脱，正常工况下这类万向节的使用寿命可以达到3000工作小时以上，完全满足娱乐卡丁车的使用需求。
