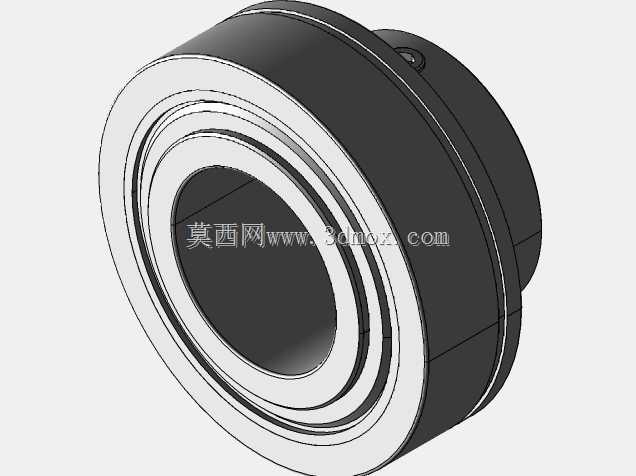

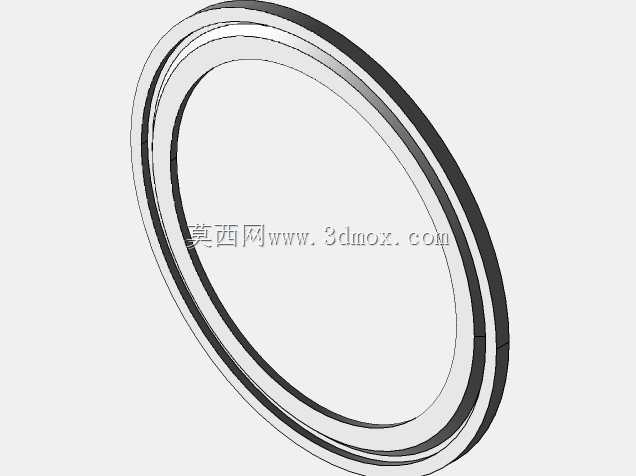

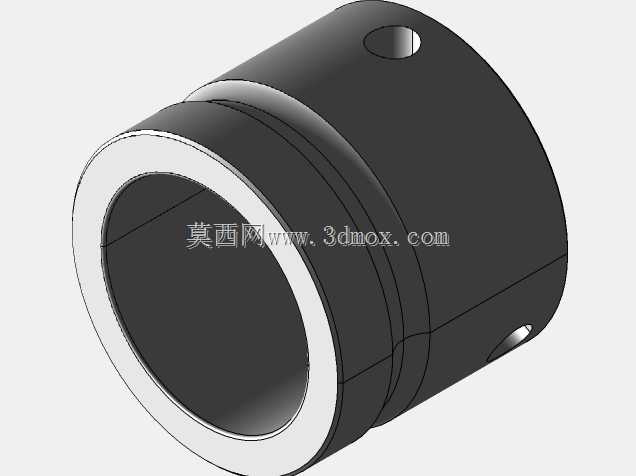

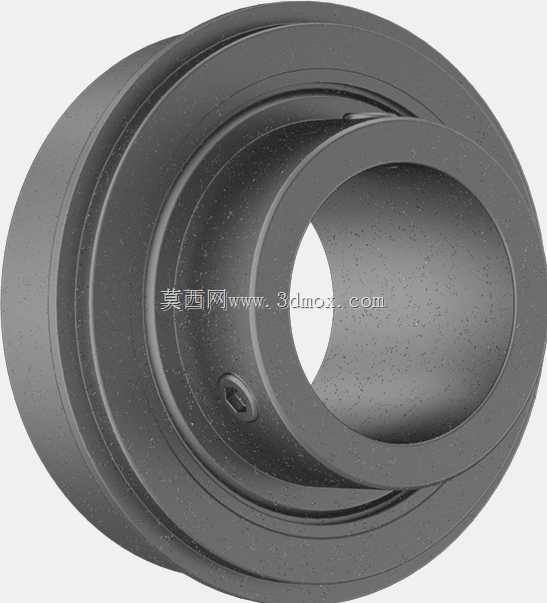

带固定螺钉凸缘结构滚珠轴承结构设计

项目分类:通用机械零部件 发布时间:2021-12-29 ID:481450
  • 带固定螺钉凸缘结构滚珠轴承结构设计
  • 带固定螺钉凸缘结构滚珠轴承结构设计
  • 带固定螺钉凸缘结构滚珠轴承结构设计
  • 带固定螺钉凸缘结构滚珠轴承结构设计

  在轻工输送线、小型食品加工设备、桌面级自动化工作站这类对安装空间有严格限制的场景里,带凸缘的滚珠轴承一直是支撑旋转轴系的核心零件,这类轴承不需要额外设计轴承座安装沉孔,依靠自身带的凸缘端面就能完成轴向定位,大幅压缩轴系的轴向安装尺寸,很多悬臂布置的轻载辊筒、小型带轮轴端都会优先选用这类结构。这款带固定螺钉的凸缘滚珠轴承,在常规凸缘轴承的基础上增加了内圈顶丝锁紧结构,不需要在轴上加工定位轴肩、卡簧槽或者锁紧螺纹,安装时只需要将轴穿入内圈孔,拧紧内圈上的固定螺钉,就能同时完成轴承内圈与轴的周向和轴向固定,对于现场改造、小批量设备试制这类没有条件做精密轴加工的场景,能大幅降低轴系的加工难度和装配工时。从结构设计逻辑来看,

  这款轴承的凸缘部分和轴承外圈是一体化加工成型,相比分体式凸缘座压装轴承的结构,一体化结构的同轴度精度更高,不会出现压装偏斜导致的轴承卡滞、运转异响问题,凸缘端面上预留的安装孔位采用均匀分布设计,安装时可以通过穿装螺栓直接将轴承固定在设备墙板、安装板的平面上,不需要额外加工定位止口,凸缘的端面本身就承担了轴向定位的基准面,安装时只要保证安装面的平面度在合理范围内,就能保证轴承的旋转精度。内圈的固定螺钉采用内六角凹端紧定螺钉,凹端结构可以在拧紧时轻微嵌入轴的表面,相比平端紧定螺钉的锁紧摩擦力更大,能承受更大的轴向窜动力和周向扭矩,避免设备启停、正反转切换时轴承内圈和轴之间出现相对滑动,磨损轴表面。在实际选型适配时,

  需要重点关注几个安装边界尺寸:首先是轴承的凸缘外径,这个尺寸决定了安装板上需要预留的安装沉孔或者避让空间的大小,凸缘的厚度则决定了轴承端面突出安装板的高度,在设计周边的密封件、端盖结构时需要预留对应的间隙;其次是轴承内圈的内径尺寸,这个尺寸和适配轴径采用基孔制配合,因为是靠顶丝锁紧的结构,轴径的公差可以适当放宽,不需要像过盈配合轴承那样要求高精度的轴加工,但是轴表面的硬度不能过高,否则紧定螺钉的凹端无法有效嵌入,会降低锁紧可靠性;另外还要注意固定螺钉的径向突出尺寸,在轴承周边布置其他结构件时,要预留出拧紧内六角扳手的操作空间,避免装配时无法拧紧紧定螺钉。从功能特性来看,这款轴承属于轻载系列滚珠轴承,

  内部的滚珠采用满装还是保持架结构可以根据载荷需求调整,常规工况下采用冲压钢保持架就能满足大部分1000rpm以下的旋转轴系需求,运转时的摩擦阻力小,温升低,不需要频繁补充润滑脂,凸缘的一体化结构也避免了分体式轴承座容易出现的积尘、积液问题,在有一定粉尘、少量溅水的生产环境下也能稳定工作。很多设计人员在选用这类轴承时容易忽略凸缘安装面的平面度要求,如果安装板表面存在明显的焊接变形、切割斜度,强行拧紧安装螺栓会导致轴承外圈发生形变,挤压内部滚珠导致运转卡滞,严重时甚至会出现保持架碎裂的问题,因此在设计安装位时,最好对轴承安装区域的平面做局部铣平处理,不需要太高的表面粗糙度,只要保证平面度误差在0.1mm以内就能满足使用要求。另外固定螺钉的拧紧力矩需要控制在合理范围,力矩过小会导致锁紧失效,轴和内圈打滑,力矩过大则可能顶伤轴表面,甚至导致内圈局部变形,影响轴承的旋转精度,一般M3-M4规格的紧定螺钉,拧紧力矩控制在1.2-2N·m即可。这类轴承在实际应用中还经常用于可调式张紧辊的轴端支撑,因为不需要轴肩定位,轴可以在轴承内圈小范围调整轴向位置,调整到合适位置后拧紧紧定螺钉就能完成固定,相比带锁紧螺母的轴承结构,调整起来更加便捷,非常适合需要频繁调整皮带张紧度、输送带位置的设备结构。
