WF-P49/21直流吸盘式电磁铁结构模型

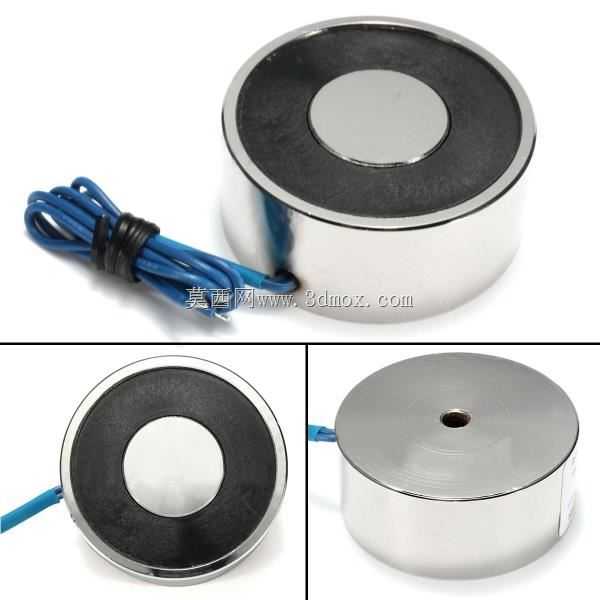

　　在自动化生产线的工件定位、物流分拣线的箱体吸附固定、工装夹具的快速夹紧、仓储设备的物料吊取转运场景里，直流吸盘式电磁铁是出现频率极高的执行元件，这款WF-P49/21型号的吸盘电磁铁，就是针对常规工业场景里中等负载吸附需求设计的标准件结构。做三维建模的时候，首先要明确这类电磁铁的核心功能边界：它依靠通电后产生的电磁吸力吸附导磁工件，断电后剩磁极小，能快速释放被吸附物件，相比永磁吸盘，它的吸力可控、通断响应速度快，适配需要频繁切换吸附、释放状态的工位。从结构设计逻辑来看，这类圆形吸盘电磁铁的外壳采用高导磁低碳钢车制而成，外壳本身既是磁路的组成部分，也承担内部线圈的防护、安装定位的作用，内部的漆包线线圈经过绝缘浸漆处理，

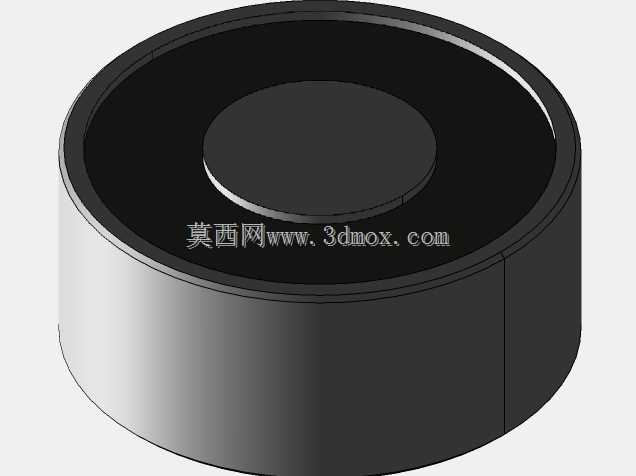

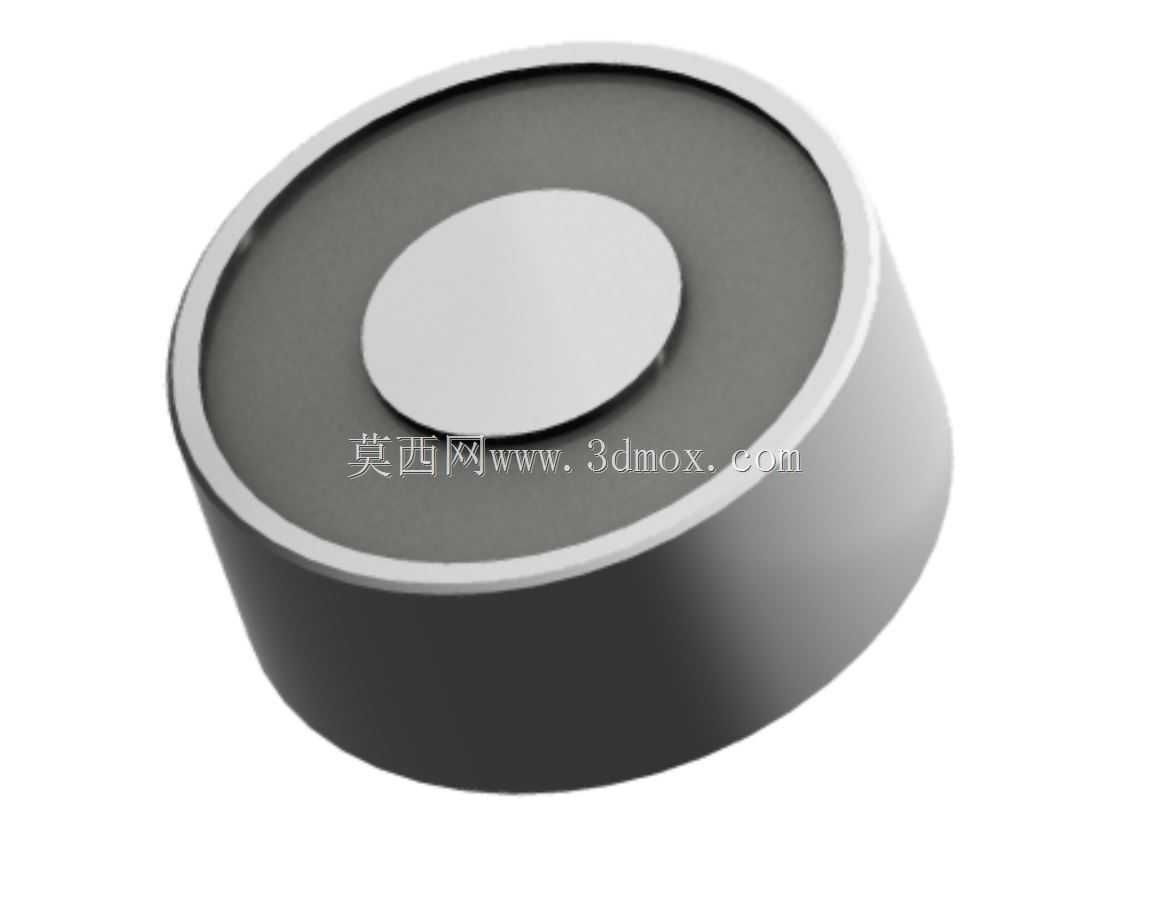

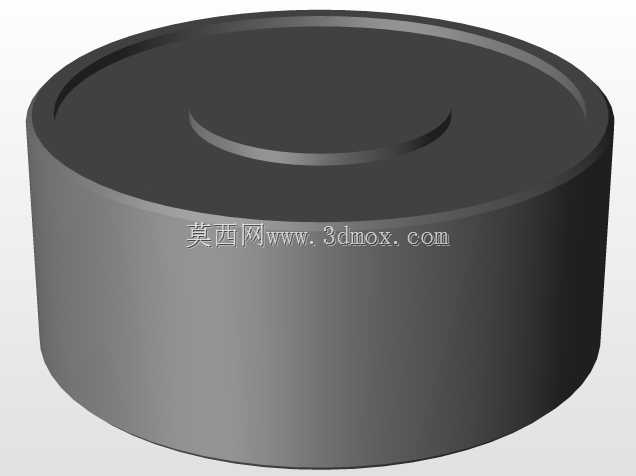

　　灌封耐热环氧树脂填充线圈与外壳之间的空隙，既可以提升线圈的散热能力，也能避免设备运行过程中震动导致线圈移位、绝缘层破损。线圈中心的铁芯和外壳形成闭合磁路，通电后磁力线从铁芯端面穿出，穿过被吸附的导磁工件后从外壳端面回流，形成完整的磁回路，端面的吸力大小和线圈安匝数、磁路导通面积直接相关，这款型号400N的额定吸力，是在额定DC24V电压、被吸附工件为平整低碳钢、吸附面完全贴合无气隙的工况下测得的数值，实际选型时如果工件表面有喷漆、锈层、不平整或者气隙，实际吸力会出现明显衰减，设计配套结构的时候需要预留足够的吸力余量。做三维结构绘制的时候，要重点关注安装边界尺寸：这款电磁铁为圆柱形结构，主体外径49mm，安装时可以采用侧面螺纹固定、

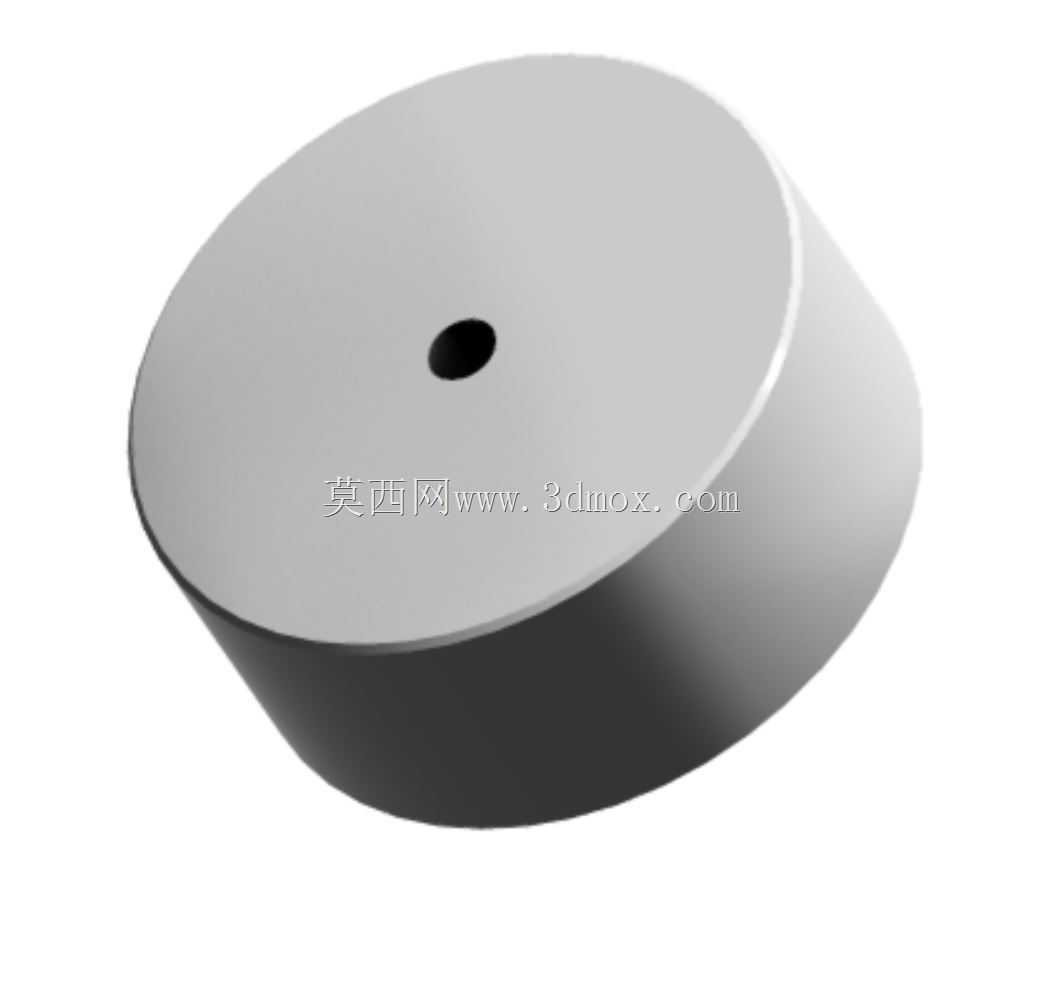

　　或者端面沉孔固定的方式，建模时要准确还原出线口的位置、安装孔的孔径与孔位深度，避免后续装配时和周边结构出现干涉。吸附端面的平面度有较高要求，建模时要保证端面的平面度公差，实际生产中这个端面会经过精磨处理，粗糙度控制在Ra1.6以内，尽可能减小和被吸附工件之间的气隙，保证吸力输出稳定。从实际使用场景来看，这类电磁铁常被用在自动化设备的工件挡停、机械臂末端的简易取料、钣金加工工位的板材固定、消防门禁的锁止结构里，设计配套结构的时候，要注意供电线路的走线空间，因为电磁铁工作时线圈会产生一定热量，长期通电的工况下要预留散热空间，不要把电磁铁完全包裹在不透气的非金属结构里，避免线圈温度过高烧毁绝缘层。另外要注意，

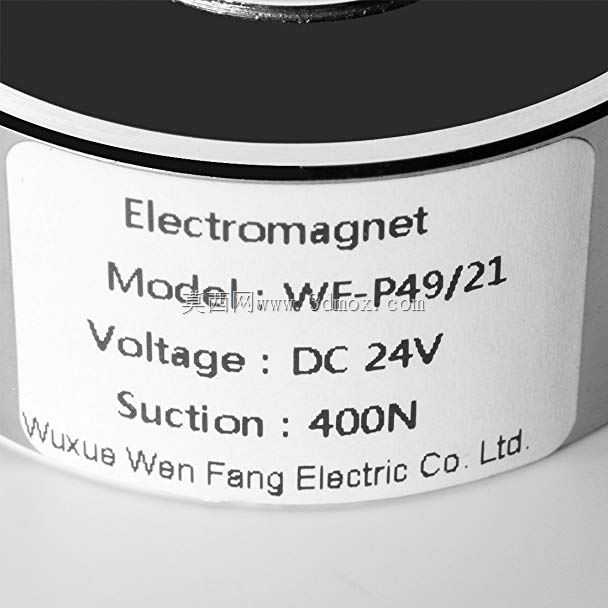

　　这类吸盘电磁铁只能吸附导磁的铁磁性材料，对于铝、铜、不锈钢等非导磁材料没有吸附效果，做设备方案选型的时候不能盲目套用吸力参数，要结合被吸附工件的材质、表面状态、接触面积综合核算。建模过程中还要还原产品表面的标识区域，也就是外壳侧面的铭牌标注位，实际产品上会清晰标注型号、额定电压、额定吸力、生产厂商信息，这些标识位的位置要和实物一致，方便后续生成工程图的时候做标注参考。很多新手工程师在选用这类电磁铁的时候，容易忽略剩磁的影响，虽然正规产品断电后剩磁很小，但如果被吸附工件是很薄的铁片，剩磁可能会导致工件无法顺利脱落，这时候在结构设计上可以搭配顶针、吹气结构辅助脱料，保证工位动作的可靠性。另外安装的时候要注意，电磁铁的吸附端面不能受到强烈撞击，否则会导致端面变形、磁路气隙变大，吸力出现不可逆的下降，所以在设计配套的限位结构时，要避免工件硬撞击电磁铁端面。从磁路设计的角度，这款电磁铁采用的是平底吸盘结构，相比带极靴的结构，它的加工成本更低，适合大批量标准化生产，对于平整工件的吸附效率更高，在常规工业场景里的通用性极强，是很多自动化设备厂商的标准选用件。
