一英寸规格BMI轴承吊装固定支架结构

　　在输送线、轻型物料吊装工位以及小型传动机构的布设场景里，这类轴承吊装支架是用来承托外置轴承、为旋转轴提供上部悬挂支撑的核心连接件，和底部安装的轴承座不同，吊装式的固定结构可以从机架上方完成轴承位的固定，避开底部安装空间不足、轴系需要悬空布设的工况限制，尤其适合长轴跨距布置、下方需要预留物料通行或者其他机构安装空间的传动布局。从实际使用的角度看，这个支架的核心作用是把轴承的外圈牢牢固定在机架的安装基准面上，抵消轴系运转过程中产生的径向载荷与小幅振动，避免轴承外圈出现跟转、位移的问题，保证轴的旋转中心始终和设计基准重合，减少轴系运转的跳动量，延长轴承和配套传动件的使用寿命。

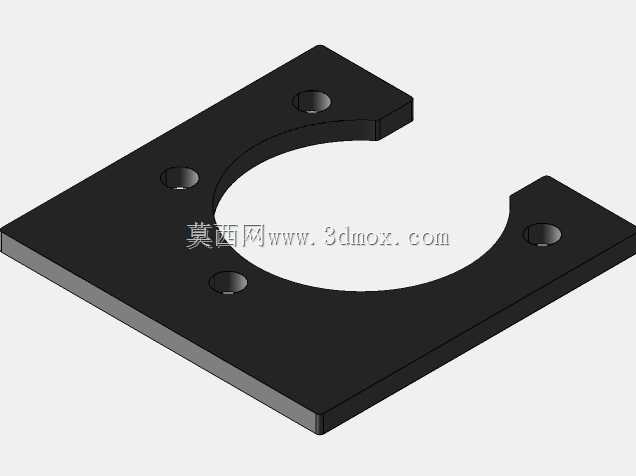

　　从结构设计的逻辑来看，这个支架采用了单侧开口的C型主体结构，中间的大尺寸半圆开孔刚好适配1英寸规格轴承的外圈安装直径，开口的设计让安装和后期维护的时候不需要把整根轴从端部穿入，直接从侧面卡入轴承位就可以完成装配，大幅降低了长轴系的拆装难度，尤其是在设备已经完成初步布设、需要更换轴承或者调整轴位的时候，这种开口结构的维护效率远高于闭环式的轴承固定座。支架主体的板材厚度经过载荷校核，能够承受对应规格轴系满载运转时的径向载荷，边缘做了圆角过渡处理，避免安装过程中锐边划伤操作人员，也减少了应力集中导致的板材开裂风险。

　　安装孔位的布局经过实际工况验证，围绕中间的轴承安装位，左右两侧各分布三个安装孔，底部正中设置一个安装孔，所有孔位的位置度公差控制在合理范围内，既可以通过螺栓直接固定在对应的机架安装面上，也可以配合调整垫片微调轴承的中心高度，适配不同的轴系对中需求。安装的时候需要注意，支架的贴合面要和机架安装面完全贴合，不能有翘曲间隙，螺栓要按照对角顺序逐步拧紧，避免单侧受力导致支架变形，卡滞轴承外圈。和普通的一体式轴承座相比，这种板式吊装支架的结构更轻量化，占用的安装空间更小，适合在轻型输送设备、小型传动单元、DIY机械改造项目里使用，能够在保证支撑强度的前提下，降低整体机构的重量，减少材料成本。

　　在三维建模的过程中，需要重点关注中间半圆孔的直径公差，要和选用的轴承外圈外径形成合理的过渡配合，既不能过松导致轴承外圈跑圈，也不能过紧导致装配时压入困难、撑裂支架板材。各个安装孔的中心距要严格匹配常用的机架安装孔位标准，孔边要做倒角处理，方便螺栓穿入，同时去除冲孔或者钻孔产生的毛刺。支架的外轮廓圆角半径要和板材厚度匹配，避免冲压加工的时候出现圆角处开裂的问题。实际选型的时候，要根据轴系的总载荷、运转转速、振动幅度来确认支架的板材厚度是否满足强度要求，不能仅凭安装尺寸匹配就选用，避免长期载荷下支架出现变形，导致轴系对中失效，引发轴承过早磨损、传动异响甚至轴系卡停的故障。在有腐蚀或者高湿度的使用场景下，还需要对支架表面做对应的防锈处理，比如镀锌、喷塑，避免板材锈蚀导致结构强度下降，影响支撑稳定性。
