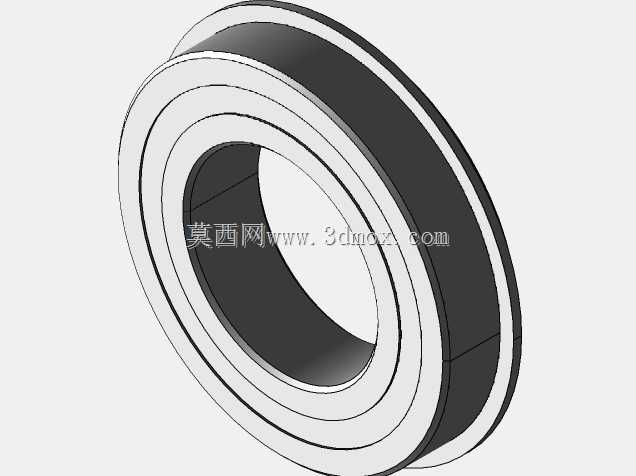

6007Z带防尘盖深沟球滚动轴承结构

　　在各类旋转传动机构的设计选型中，带防尘盖的深沟球轴承是应用覆盖范围极广的支撑部件，6007Z这一规格的轴承，常出现在中小型电机输出端、农用机械传动辊道、轻工输送线托辊、家用机电产品的旋转支撑位等场景中，承担径向载荷为主、同时可承受一定量双向轴向载荷的支撑作用，其自带的铁质防尘盖结构，能够在无额外密封件配置的工况下，阻挡外界粉尘、碎屑进入轴承内部滚道，维持润滑脂的清洁度，延长维护周期，适配多尘、开放式安装的作业环境。从结构设计逻辑来看，该轴承采用典型的深沟球轴承构型，内圈与轴采用过盈配合安装，外圈与轴承座孔采用过渡或间隙配合，两侧的防尘盖与外圈采用扣压式装配固定，与内圈挡边之间保留微小间隙，既不会在轴旋转时产生接触摩擦阻力，

　　又能形成弯折的迷宫式挡尘路径，阻挡粒径较大的硬质杂质进入滚道区域。内部滚动体采用均匀分布的钢球，通过冲压保持架实现等间距分隔，避免钢球在运转过程中相互碰撞摩擦，保证旋转过程的顺畅性，降低运转噪音与温升。在实际建模与选型校核过程中，需要重点关注其安装边界尺寸：内圈孔径适配35mm直径的安装轴，外圈外径为62mm，轴承整体宽度为14mm，安装时轴肩的高度不能超过内圈挡边的最大允许高度，轴承座孔的台肩高度也需控制在外圈拆卸允许的范围内，避免后续维护时无法使用拉马拆卸轴承，同时要保证安装轴的同轴度公差，避免轴承在偏载状态下运转导致滚道早期点蚀失效。不同于开式轴承需要额外配置密封端盖的设计，

　　该带防尘盖的型号在出厂时已经预填了适配常规工况的锂基润滑脂，在-20℃到120℃的工作温度区间内可长期运转无需额外加注润滑脂，能够减少装配环节的工序，降低整机的零件数量与装配成本。在三维建模过程中，需要准确还原滚道的曲率半径，钢球与内外圈滚道的接触角符合深沟球轴承的设计规范，保持架的兜孔间隙要符合实际加工公差，防尘盖的扣合槽结构要与外圈的卡槽尺寸匹配，保证模型在做虚拟装配、干涉检查时能够完全还原真实零件的装配关系，避免在后续工程图导出、装配仿真时出现尺寸偏差。这类轴承在实际使用中，当配套设备的转速在额定转速范围内运转时，其径向跳动与端面跳动精度能够满足普通传动级的精度要求，无需选用P5级以上的高精度型号即可适配大多数民用、

　　工业通用传动场景，只有在机床主轴、精密仪器等对旋转精度要求极高的场景下，才需要更换更高精度等级的同尺寸轴承。在做设备的维护性设计时，要预留出轴承的拆卸空间，避免将轴承安装在封闭的腔体内无法取出，同时在装配时禁止直接敲击轴承外圈传递装配力，需要通过套筒抵住内圈端面将轴承压装到轴上，避免损伤滚道与钢球导致轴承运转异响、提前失效。
