卡丁车汽油机油门操纵踏板结构设计

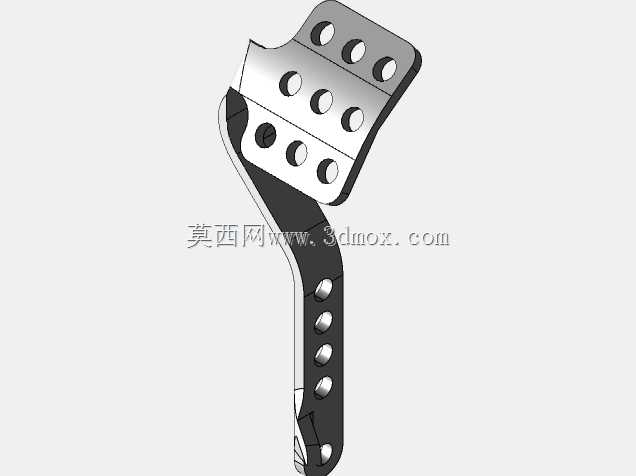

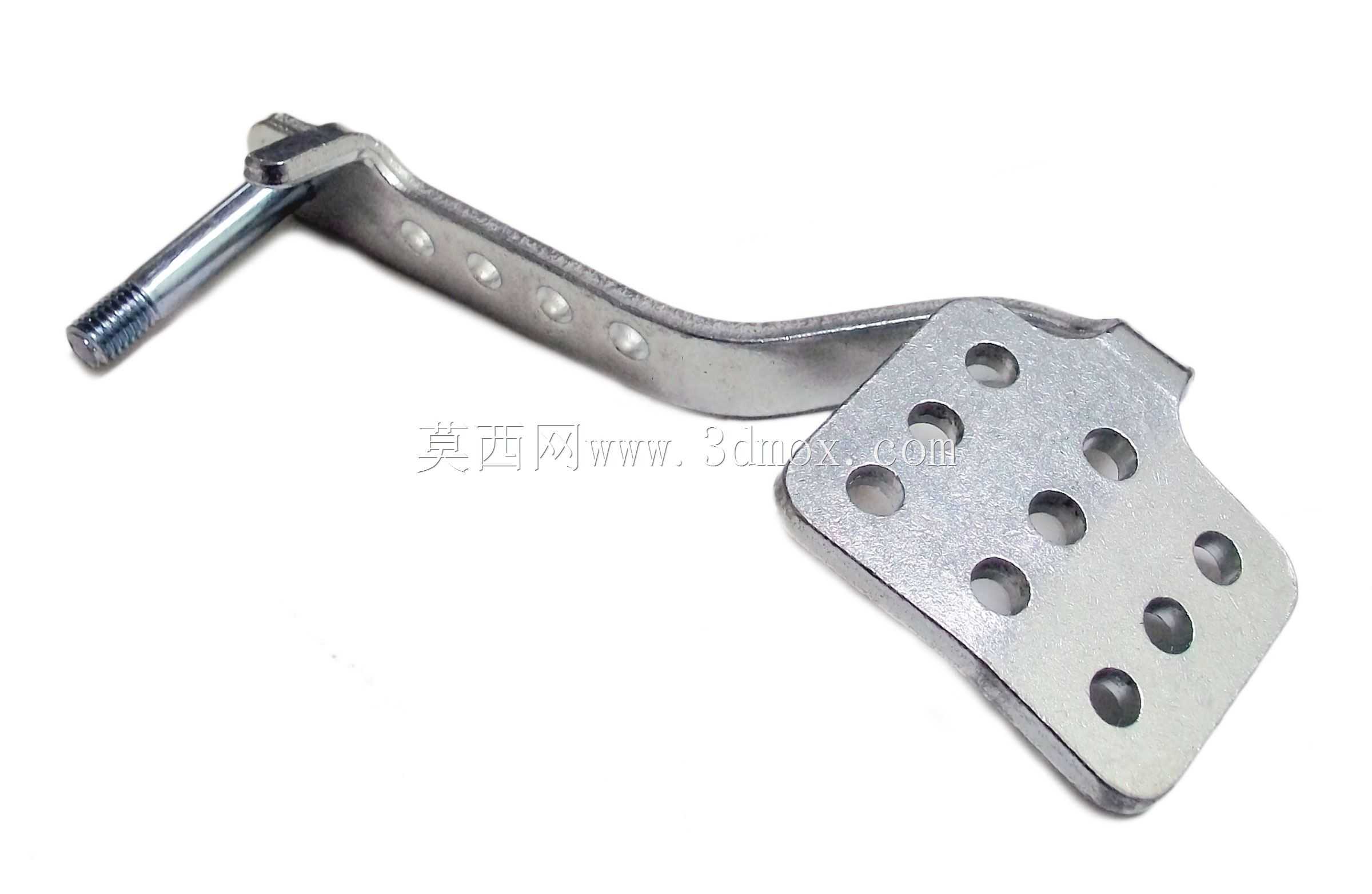

　　这类脚踏式油门操纵件主要适配小型单座/双座娱乐卡丁车、轻型越野汽油卡丁车的驾驶操纵系统，安装位置位于驾驶舱前部驾驶员右脚可控区域，是驾驶员直接操控发动机节气门开度的核心人机交互部件，直接决定车辆行驶过程中的动力输出响应逻辑。从结构设计逻辑来看，整个踏板采用悬臂式安装布局，带外螺纹的安装轴段用于与驾驶舱底部的安装支座铰接，轴段的螺纹规格匹配常规卡丁车安装支架的固定孔径，安装时可通过轴端螺母调整铰接阻尼，避免踏板出现旷量晃动，同时保证踏板踩踏转动过程无卡滞。踏板臂采用弯折成型的金属板材结构，臂身设置的多组圆形凹坑一方面是冲压成型过程中的加强结构，能够在不增加板材厚度的前提下提升臂身的抗扭、抗弯刚度，避免频繁踩踏过程中臂身出现塑性变形，

　　另一方面凹坑结构也能提升臂身表面的防滑性能，方便维修过程中徒手调整安装位置。踩踏接触的踏板面采用大尺寸平板结构，板面均匀开设多组圆形通孔，首先是能够降低踏板整体重量，减少踩踏过程的运动惯量，提升油门响应的灵敏度，其次通孔结构能够在户外场地行驶时快速排走踏板面积攒的泥水、砂石，避免鞋底与踏板面之间打滑，同时多通孔的设计也能适配不同尺码的驾驶鞋，保证不同脚型的驾驶员都能稳定踩踏踏板。从安装边界来看，铰接轴的轴线与踏板面的垂直距离经过反复校核，保证踏板绕轴转动的行程范围内，踏板面始终与驾驶员右脚脚掌的自然踩踏角度匹配，踩踏全程脚掌不会出现滑脱的情况，踏板的转动行程对应节气门从全闭到全开的全部开度，行程末端设置有硬限位结构，

　　避免过度踩踏导致节气门拉索或者电子节气门传感器过载损坏。在实际场地应用场景中，这类金属踏板相比塑料材质的踏板抗冲击性能更强，能够适应卡丁车场地频繁的激烈驾驶操作，即使驾驶员踩踏力度过大或者鞋底带砂石磕碰，也不会出现踏板断裂的情况，金属表面的镀锌或者氧化处理层能够抵御户外场地的泥水、油污腐蚀，长期使用也不会出现锈死卡滞的问题。设计过程中需要重点校核铰接部位的耐磨性能，轴与安装孔之间的配合间隙控制在合理范围，既保证转动灵活，又不会出现横向窜动，踏板臂的弯折角度经过人机工程验证，驾驶员正常坐姿下脚踝的转动角度处于舒适区间，长时间驾驶也不会出现脚踝酸痛的问题。踏板面的开孔大小经过优化，既能够保证足够的排泥排水效果，

　　又不会出现鞋跟卡入孔内的安全隐患，所有开孔边缘都做了倒角去毛刺处理，避免割伤驾驶员鞋底或者脚踝。整个踏板的受力路径经过优化，踩踏力从踏板面传递到踏板臂，再通过铰接轴传递到安装支座，最后通过拉索或者位置传感器将开度信号传递给发动机供油系统，整个力传递路径没有应力集中的薄弱点，能够承受超过正常踩踏力数倍的冲击载荷，满足卡丁车这类运动型车辆的高强度使用需求。
