大功率LED泛光照明灯具结构设计方案

　　这款大功率泛光照明设备的三维结构，是针对户外大范围强光照明场景做的定向开发，核心覆盖港口堆场夜间作业照明、大型建筑外立面泛光亮化、户外施工场地临时强光补光、体育场馆外围辅助照明、工矿厂区露天作业区照明等实际使用场景，区别于普通小功率投光产品，其结构设计完全围绕高功率长时间稳定运行的工程需求展开。从结构布局来看，整灯采用一体化压铸铝壳体作为主承载结构，壳体外侧排布密集的横向散热鳍片，鳍片的间距、厚度、高度都经过热传导路径优化，避免高功率LED芯片工作时热量堆积导致光衰过快，鳍片之间预留的空气对流通道，可在户外自然风环境下形成被动散热风道，无需额外加装散热风扇即可满足满功率运行的热管理要求，

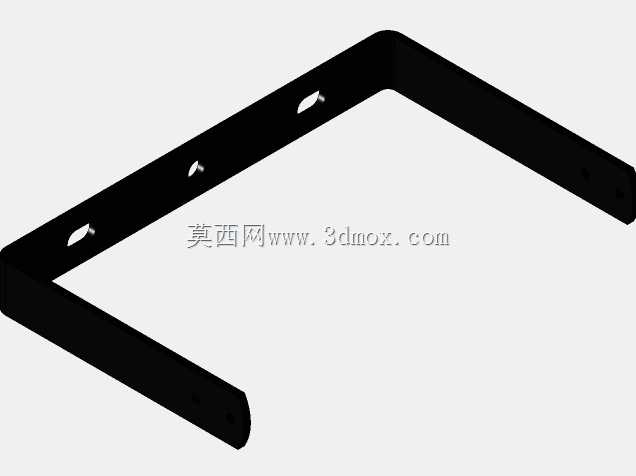

　　同时无活动散热部件的设计也大幅降低了户外复杂环境下的故障概率。灯具正面采用高透钢化玻璃作为出光面，玻璃与壳体之间嵌入耐老化硅橡胶密封胶条，通过四周均匀分布的压块螺丝施加均匀压紧力，保证整灯防护等级可应对户外暴雨、扬尘、高低温交变等恶劣工况，玻璃内侧的反光杯采用高精度抛物面设计，可将LED芯片发出的光线精准调控到指定投射角度，减少无效光溢出，提升目标区域的照度均匀度。灯具背部的安装支架采用可调节角度的铰接结构，支架与壳体连接部位设置防滑齿纹锁紧结构，安装时可根据实际投射需求在0到180度范围内调整俯仰角度，锁紧后不会因户外风力、设备振动出现角度偏移，支架上预留的长条形安装孔位，可适配不同规格的安装基座、灯杆法兰盘，

　　降低现场安装的适配改造成本。灯体内部的驱动电源采用独立隔离腔设计，将电源模块与LED发光腔做物理分隔，避免光源产生的高温直接传导至电源元器件，延长电源使用寿命，电源腔同样做密封处理，进线部位采用防水格兰头锁紧，防止雨水顺着线缆渗入腔体内部。从安装边界来看，整灯的外形尺寸适配常规1000W级大功率投光灯具的安装替换需求，安装孔位间距与市面同功率等级传统金卤泛光灯保持通用兼容，用户在旧灯改造替换时无需重新制作安装支架，可直接原位替换，降低改造施工的工作量。设计过程中重点考量了户外使用的抗风载能力，壳体壁厚、支架连接部位的强度都经过受力校核，可承受沿海地区高风压工况下的长期使用，壳体表面采用户外级聚酯粉末喷涂处理，具备耐紫外线、耐腐蚀、

　　抗盐雾的特性，可在沿海高盐雾、化工厂区腐蚀性环境下长期使用不出现涂层脱落、壳体锈蚀问题。灯具的接线部位设置有防拉脱结构，避免现场安装或后期维护时线缆受外力拉扯导致接线端子松脱，整灯的重量分布经过重心优化，安装后支架受力均匀，不会出现长期负重导致的支架变形问题。从功能实现层面，这款灯具的结构设计充分考虑了后期维护的便捷性，光源腔的盖板采用快拆式压块固定，后期更换LED光源模组时无需将整灯从安装位拆下，仅需松开正面压块即可打开盖板完成维护操作，电源腔的盖板同样采用可拆卸设计，更换驱动电源时操作空间充足，无需拆解整灯主体结构。
