输液用滴液过滤器结构三维设计

　　在临床静脉输液的管路系统中，这类滴液过滤器是串联在输液管路中段的核心功能部件，主要作用是截留药液中可能存在的不溶性微粒、橡胶塞碎屑、安瓿玻璃碎屑以及配药过程中产生的杂质，避免这类异物随着药液进入人体静脉引发血管栓塞、静脉炎等不良反应，同时该结构集成了滴斗的可视功能，医护人员可以直接通过上部的透明锥腔观察药液滴速，判断输液管路的通畅状态，不需要额外在管路中加装独立滴斗，减少了管路的连接节点，也就降低了管路漏液、进气的风险。

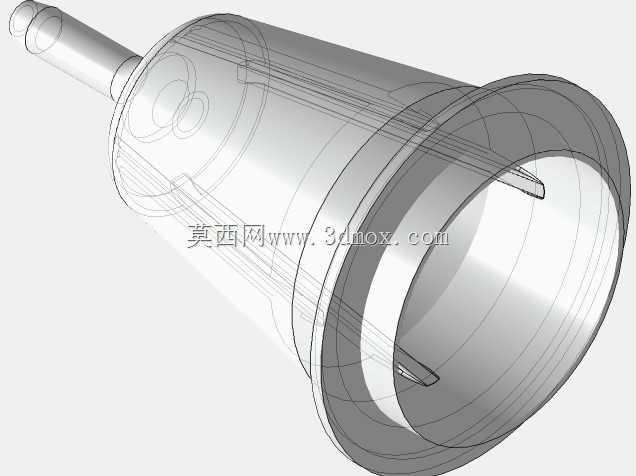

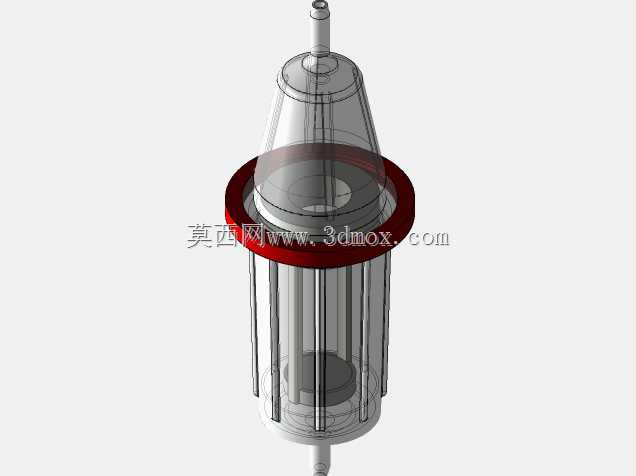

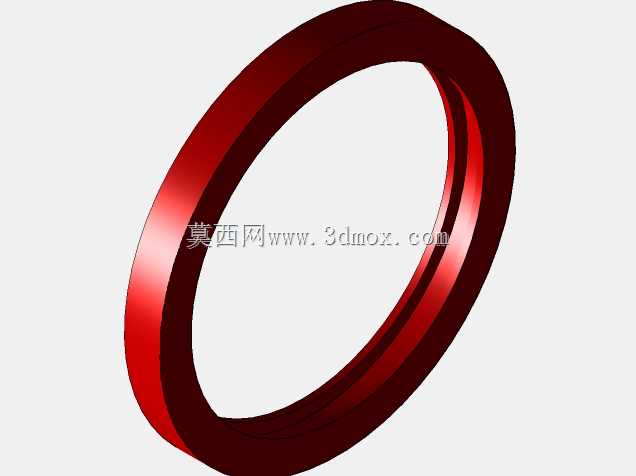

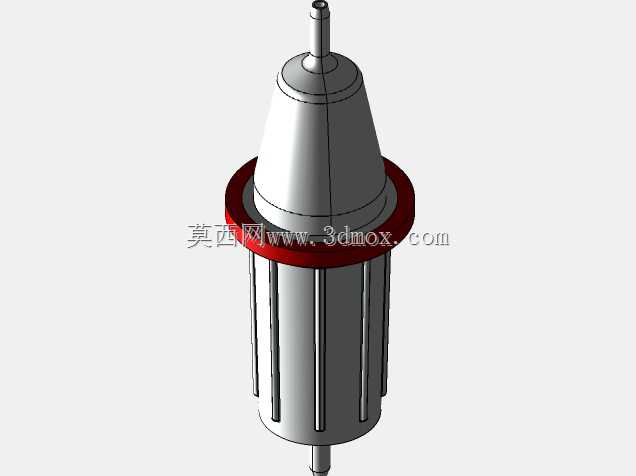

　　从结构设计的角度来看，整个部件采用上下分体式的装配结构，上部为锥台形的上壳体，顶端收窄为标准鲁尔接头结构，能够直接匹配输液器上端的穿刺器下段管路，锥面的倾斜角度经过反复校核，既保证药液滴入后可以顺着内壁平缓流下，不会产生飞溅形成大量气泡，也让壳体的拔模斜度符合注塑生产的工艺要求，不需要额外做复杂的侧抽芯结构，能有效降低量产时的模具成本。上部壳体与下部滤芯腔体的连接处设计了一圈环形凸缘结构，这个凸缘一方面是作为上下壳体超声焊接或者粘接的定位基准，保证装配时上下部分的同轴度误差控制在0.1mm以内，避免装配偏斜导致的内部滤芯偏移、密封失效问题，另一方面这个凸缘也可以作为管路装配时的手持受力部位，方便医护人员在连接管路时施力，不会因为捏持锥面导致壳体变形挤压内部流道。

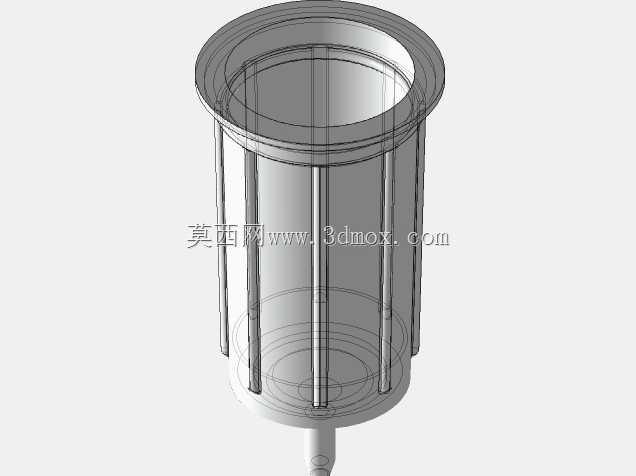

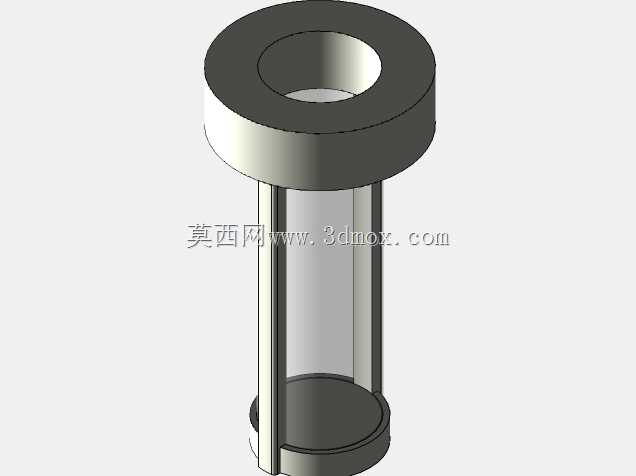

　　下部的滤芯腔体为圆柱形结构，外壁均匀分布了多条竖向的加强筋，这些加强筋的厚度控制在0.8mm，高度1.2mm，既可以提升圆柱形腔体的径向抗挤压能力，避免输液管路被意外挤压时腔体变形压瘪内部的滤芯，导致过滤面积下降、流道堵塞，同时这些竖向筋条也可以在注塑生产时作为壳体冷却的均匀散热结构，减少厚壁圆柱件生产时的缩水、翘曲变形问题，提升成品率。腔体内部的安装空间是按照标称过滤精度的滤芯尺寸预留的，滤芯与腔体内壁的配合间隙控制在0.05mm，既可以保证滤芯能够顺利装入腔体，不会因为过盈配合导致滤芯被挤压变形，也能避免间隙过大导致药液从滤芯旁侧流走，出现未经过滤的旁通问题。腔体下端同样收窄为标准鲁尔接头结构，匹配下端的输液管路，连接尺寸完全符合医用输液器具的行业标准，不需要额外做转接头就可以直接和通用输液管路适配。

　　在实际的安装边界设计上，整个部件的总长度控制在常规输液器滴斗的尺寸区间内，最大外径不超过20mm，既保证内部有足够的滤芯安装空间和滴液观察腔容积，也不会因为体积过大导致输液管路的排布受限，不管是挂在输液架上使用，还是配套在输液泵、注射泵的管路中使用，都不会和设备的管路卡槽产生干涉。流道的通径设计上，从上端入口到下端出口的通径变化平缓，没有突然的收窄或者扩大结构，能够保证药液在重力输液的状态下流速稳定，不会因为流道突变产生湍流或者气泡滞留，内部的所有转角都做了R0.5以上的圆角过渡，没有直角死角，避免药液残留或者气泡附着在转角处影响滴速观察。

　　设计过程中也充分考虑了临床使用的实际场景，整个壳体采用透明医用级塑料材质，除了可以观察滴速之外，也能够直接看到内部滤芯的状态，如果滤芯出现堵塞或者截留杂质过多的情况，医护人员可以直观发现并及时更换管路，不需要额外拆解部件。上下壳体的连接密封采用医用级粘接剂或者超声焊接工艺，密封强度可以承受超过2米水柱的静压力，不会在正常输液压力下出现漏液问题，同时整个部件的流道内壁光滑度达到Ra0.8，不会因为内壁粗糙挂留药液或者滋生细菌，符合一次性医用耗材的卫生要求。在流体阻力的校核上，当药液以常规重力输液的最大流速流过时，整个过滤器的压降不超过0.5kPa，不会因为加装过滤器导致输液流速下降，影响临床输液的效率，同时滤芯的有效过滤面积经过计算，在正常输液时长内可以截留足够的杂质，不会在输液过程中出现提前堵塞导致流速变慢或者断流的问题。
