起重输送用带仿真分析电缆导向滑车

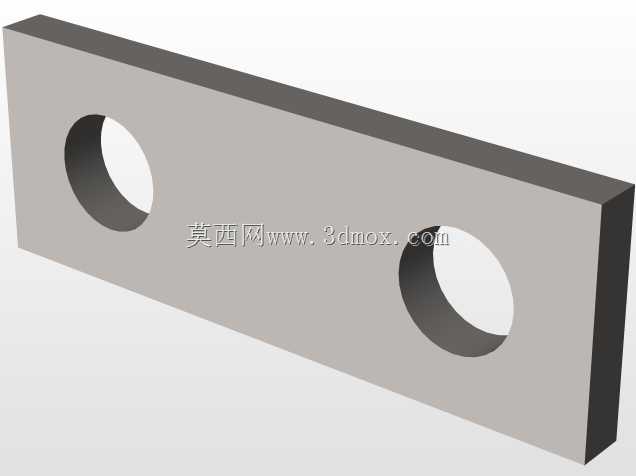

　　在车间起重设备、自动化输送线、移动供电场景中，电缆滑车是承担线缆随动导向的核心部件，这类部件的运行顺畅度直接决定移动供电系统的可靠性，一旦出现卡滞、结构变形，轻则造成线缆磨损破皮，重则引发供电中断、设备停机的生产事故。这款滑车的设计首先从实际安装边界出发，顶部安装板采用矩形平板结构，预留两个对称布置的安装通孔，适配市面主流的C型钢、工字钢滑行轨道的挂装接口，安装时无需额外加工转接件，可直接通过螺栓固定在行走小车上，安装板的厚度经过受力校核，能承受整套滑车加挂电缆后的总载荷，避免长期使用后出现安装面翘曲变形。

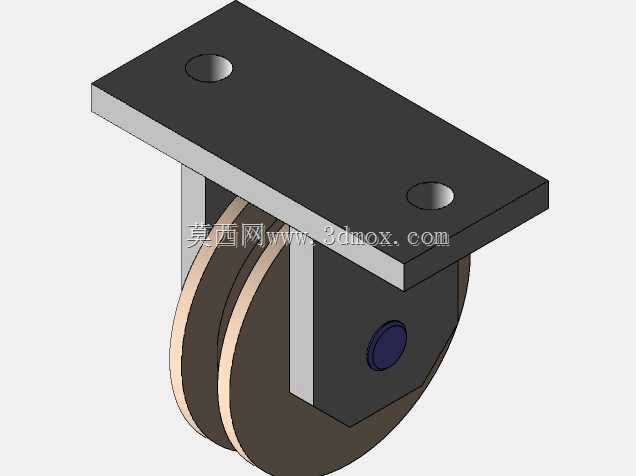

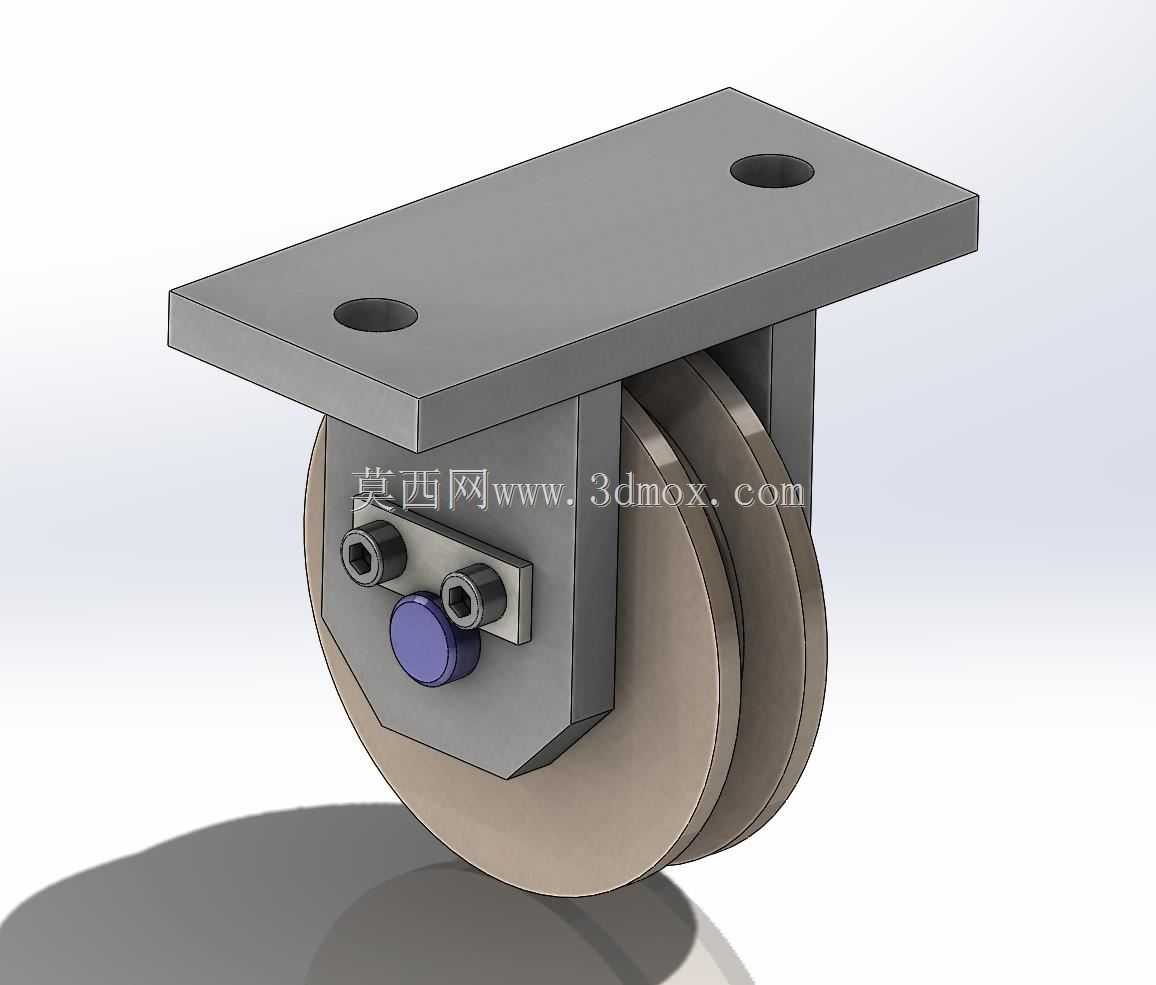

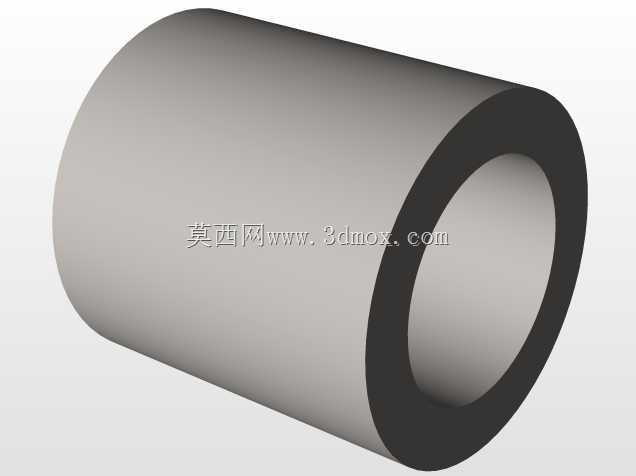

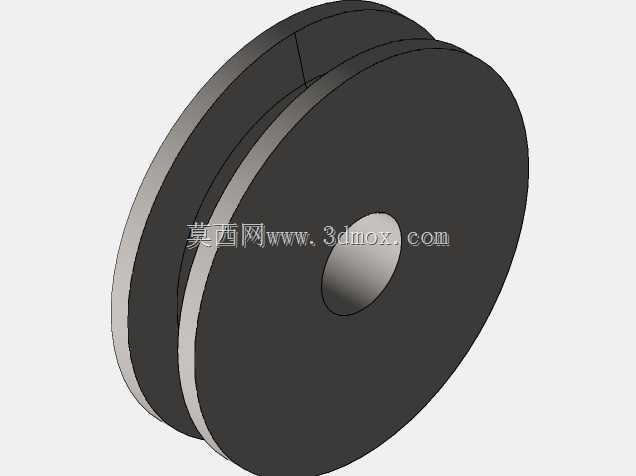

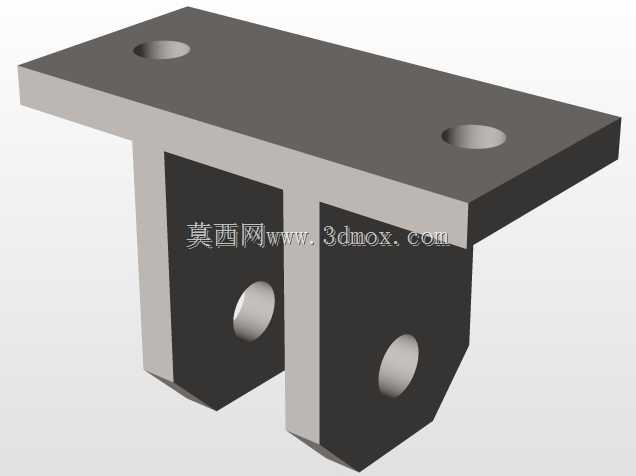

　　滑车的轮体部分采用单轮缘槽型结构，轮槽的弧度经过匹配设计，可适配不同直径的圆电缆以及扁形随行电缆，轮体与中心销轴之间采用自润滑衬套结构，无需频繁加注润滑脂即可保证转动顺畅，减少日常维护工作量。轮体两侧的支撑板采用折弯成型的钢板结构，与顶部安装板采用焊接加螺栓紧固的复合连接方式，既保证连接强度，又能在轮体出现磨损时快速拆卸更换，无需整体报废整套滑车。

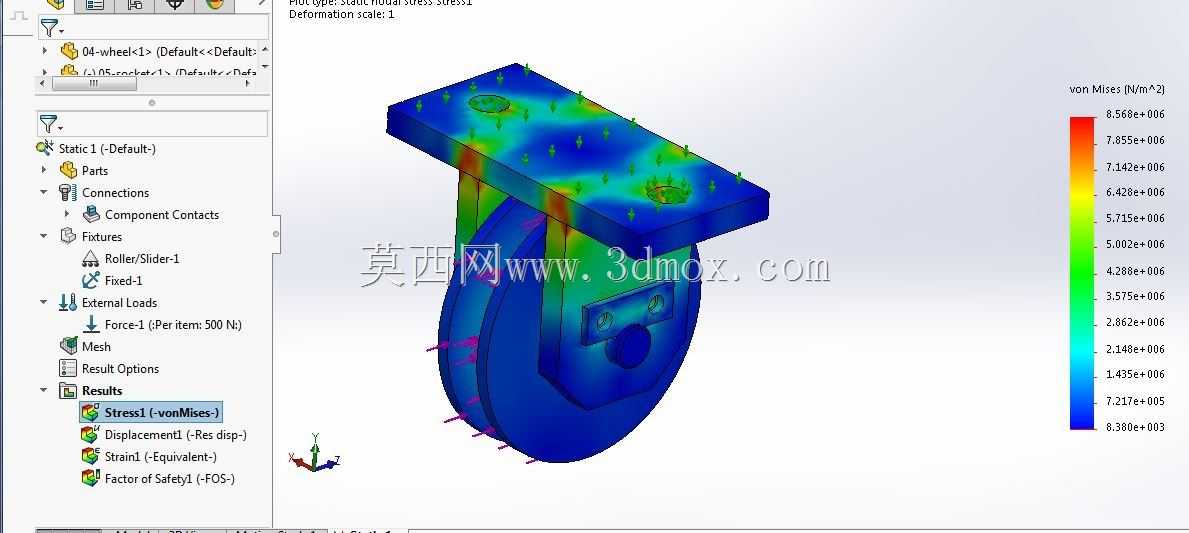

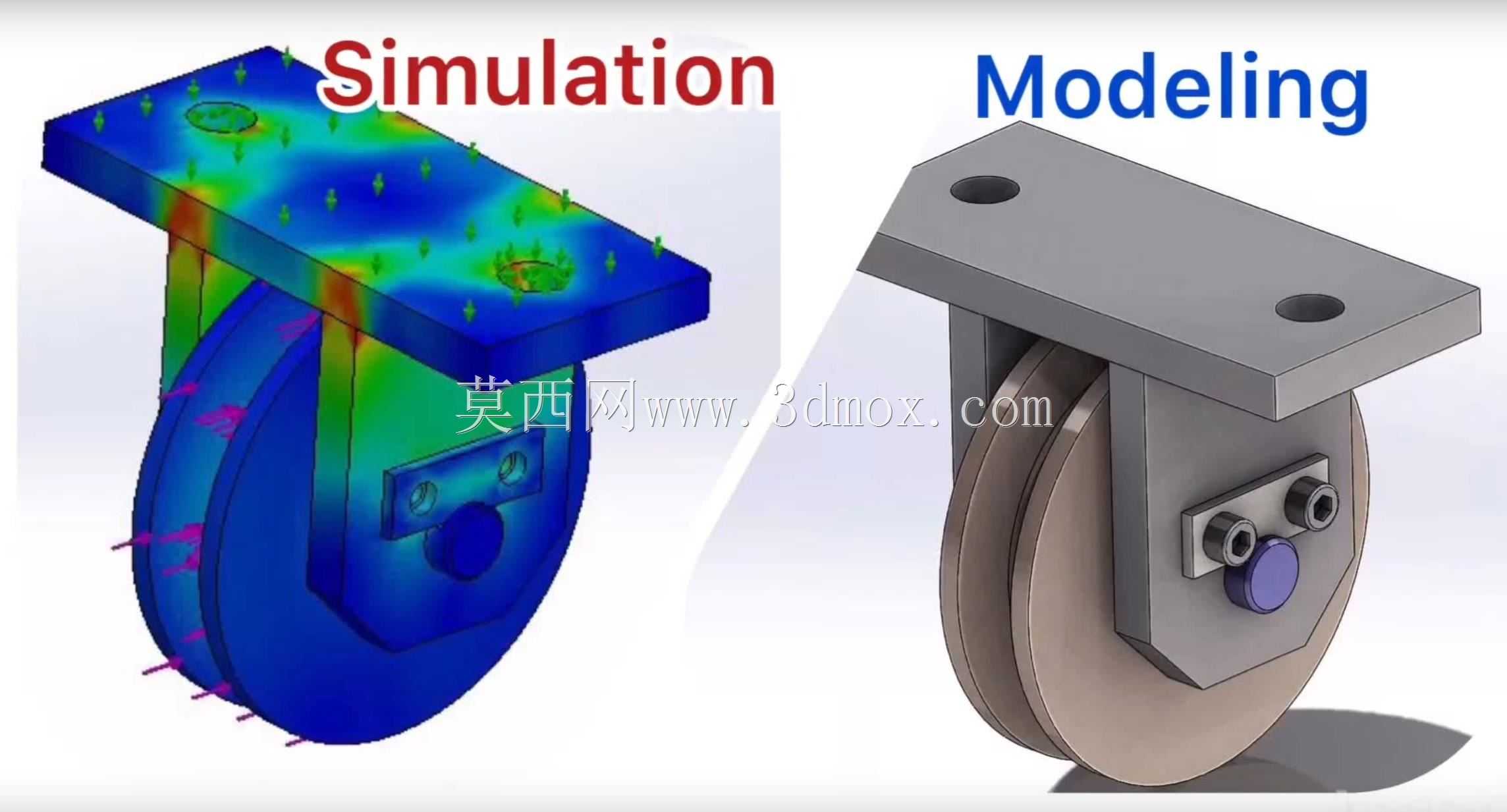

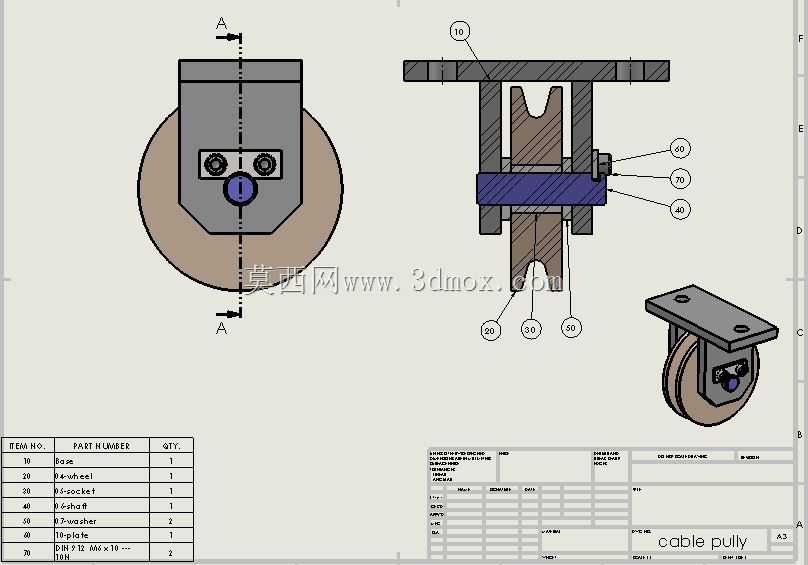

　　从设计思路上，这款滑车在建模阶段同步完成了有限元受力仿真，对应图中左侧的仿真云图，仿真过程中模拟了滑车在急停、偏载、侧向受力等多种极端工况下的应力分布，从云图可以看出，应力集中区域主要出现在安装板与支撑板的连接位置、轮体与销轴的接触位置，设计时针对这些区域做了局部加厚、圆角过渡处理，有效分散应力集中点，避免长期交变载荷下出现疲劳断裂。同时仿真也验证了轮体在承受电缆侧向拉扯时的变形量，确保变形量控制在允许范围内，不会出现轮体卡滞在轨道内的情况。

　　实际应用中，这类滑车可单组使用，也可多组串联布置在长距离滑行轨道上，每台滑车根据承载能力不同可挂接3-5根动力或控制电缆，相邻滑车之间通过柔性牵引绳连接，保证移动过程中各滑车间距均匀，避免电缆出现过度拉扯或堆叠。安装时需要注意顶部安装板与轨道面的平行度，控制在1mm以内，防止轮体出现偏磨，同时要保证轮槽与轨道的配合间隙在0.5-1mm之间，间隙过小容易卡入杂物造成卡滞，间隙过大则会出现运行过程中晃动、噪音过大的问题。

　　在结构细节上，轮体端部设置了防脱挡片，通过两个内六角螺栓固定在支撑板上，可防止轮体在运行过程中从销轴上脱出，挡片与轮体端面之间预留0.2mm的间隙，既不影响轮体正常转动，又能起到轴向限位的作用。中心销轴的端部设置了轴向定位结构，避免销轴在长期震动下出现窜动。整套滑车的所有外露金属件都做了镀锌防锈处理，可适应车间内多粉尘、轻微潮湿的工作环境，延长整体使用寿命。

　　针对不同的使用场景，这款滑车的轮体可选择尼龙材质或者钢制材质，尼龙材质轮体运行噪音小、不会划伤轨道涂层，适合室内洁净车间使用；钢制轮体承载能力强、耐磨性能好，适合重载、室外恶劣环境下使用。设计时两种材质轮体的安装接口完全一致，可根据实际使用需求快速互换，无需修改其他连接部件。建模过程中所有配合尺寸都按照公差要求做了参数化设置，加工时可直接导出工程图用于生产，关键配合面的尺寸公差控制在IT7级，保证部件的互换性，降低后期维护的配件成本。
