100W单输出开关电源外壳结构设计

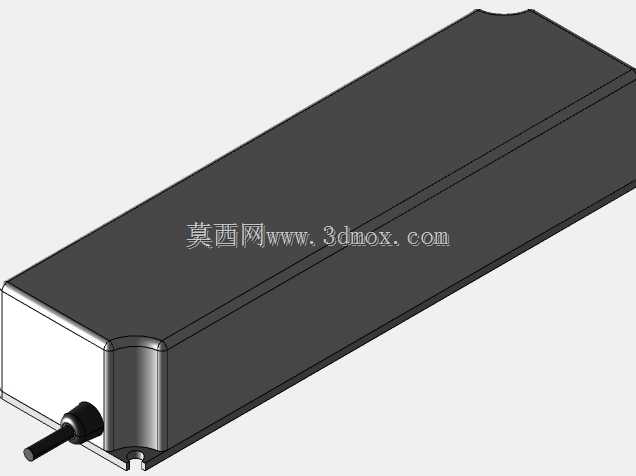

　　在工业控制、小型机电设备、民用电子配套等诸多场景里，小功率单路输出的开关电源是整套设备供电链路的核心部件，其外壳结构的合理性直接决定了内部电路的防护等级、散热表现以及整机安装的适配性。这款100W单输出开关电源的结构设计，首先从实际安装场景出发，采用了长条形的扁平化壳体布局，这种形态的优势在于可以适配设备内部狭窄的横向安装空间，无论是嵌入控制柜的导轨旁侧，还是固定在小型设备的机箱内壁，都不会占用过多的垂直安装空间，能给周边的走线、其他元器件预留出足够的排布余量。

　　从功能特性来看，壳体采用全封闭的金属拉伸结构，侧边做了圆弧过渡处理，既可以避免安装过程中锐边划伤操作人员、割破线缆绝缘层，也能提升壳体整体的结构强度，在受到轻微外力挤压时不容易出现形变，保护内部的PCB板、变压器、电容等核心元器件不受外力损伤。出线端采用了侧置的防水接头设计，线缆从壳体短边一侧引出，这种出线方式可以减少线缆弯折的应力，在设备布线时线缆可以顺着壳体长度方向排布，不会因为出线位置不合理导致线缆过度弯折出现内部线芯断裂的问题，同时接头处的密封结构可以阻挡日常环境中的灰尘、少量飞溅的液体进入壳体内部，适配多数普通工业车间的使用环境，不需要额外增加外置的防护外壳。

　　设计思路上，这款壳体没有采用复杂的拼接结构，上下壳通过侧边的卡扣配合端部的紧固点实现固定，减少了零散紧固件的使用数量，在生产装配时可以提升组装效率，后期维护拆解也不需要额外准备过多的工具，降低运维的操作成本。壳体表面做了哑光的氧化处理，既可以提升金属表面的耐腐蚀能力，在长期使用过程中不容易出现锈迹、表层脱落的问题，也能避免亮面金属在设备内部产生光线反射，干扰设备内部光电类传感器的正常工作。壳体的上下盖合缝处做了错位的止口结构，合盖之后缝隙呈迷宫式走向，既可以提升整体的防尘能力，也能在一定程度上屏蔽内部电路产生的电磁干扰，减少电源工作时对外围敏感电子元件的信号影响，同时也能阻挡外界的电磁干扰串入电源内部，保证供电输出的稳定性。

　　从安装边界的角度考虑，壳体的底部预留了标准的安装固定孔位，孔位的间距适配常规的小型电源安装尺寸，既可以采用螺丝直接固定在设备的安装板上，也可以搭配配套的卡扣配件卡装在标准DIN导轨上，适配不同设备的安装习惯。壳体的整体宽度控制在较窄的尺寸范围内，在并排安装多个同规格电源时，相邻电源之间不需要预留过大的散热间隙，就能保证壳体侧面的散热槽有足够的空气流通空间，提升柜内的空间利用率。出线端的接头尺寸做了统一的适配，可以兼容常规线径的电源输出线缆，不需要用户额外更换转接头就能完成接线操作，降低现场接线的加工难度。

　　在实际使用场景中，这类100W功率的单输出开关电源，常被用于给小型传感器组、工控单板、小型执行机构、LED照明模组、民用电子设备等提供稳定的直流供电，其封闭的金属外壳可以在多尘、有轻微振动的设备运行环境中长期稳定工作，不会因为壳体结构松散导致内部元器件移位、接触不良。壳体的边角做了钝化处理，在仓储、运输、安装的过程中，不会因为磕碰导致壳体变形开裂，也不会刮坏其他相邻元器件的表层防护。不同于开放式的裸板电源，这种带完整金属外壳的结构，还可以避免操作人员在设备维护过程中意外接触到内部的高压带电部分，提升设备整体的用电安全性，减少触电风险。

　　结构建模过程中，对壳体的壁厚做了合理的选型，既保证了足够的结构强度，也不会因为壁厚过大导致整体重量超标，在轻量化的同时保证散热效率，金属壳体本身可以作为散热载体，将内部功率器件产生的热量通过壳体表面传导到周边空气中，不需要额外加装体积较大的散热片，就能满足100W功率下的长期散热需求，避免电源因为过热出现保护停机、元器件寿命缩短的问题。壳体内部预留了标准的PCB安装柱位置，安装柱的高度经过精准测算，装配后PCB板与壳体内壁之间会预留出足够的走线空间，避免元器件引脚直接接触金属壳体造成短路风险，同时也能在壳体与PCB之间形成空气夹层，提升隔热与绝缘的性能。
