透明结构展示款棘轮扳手三维数模

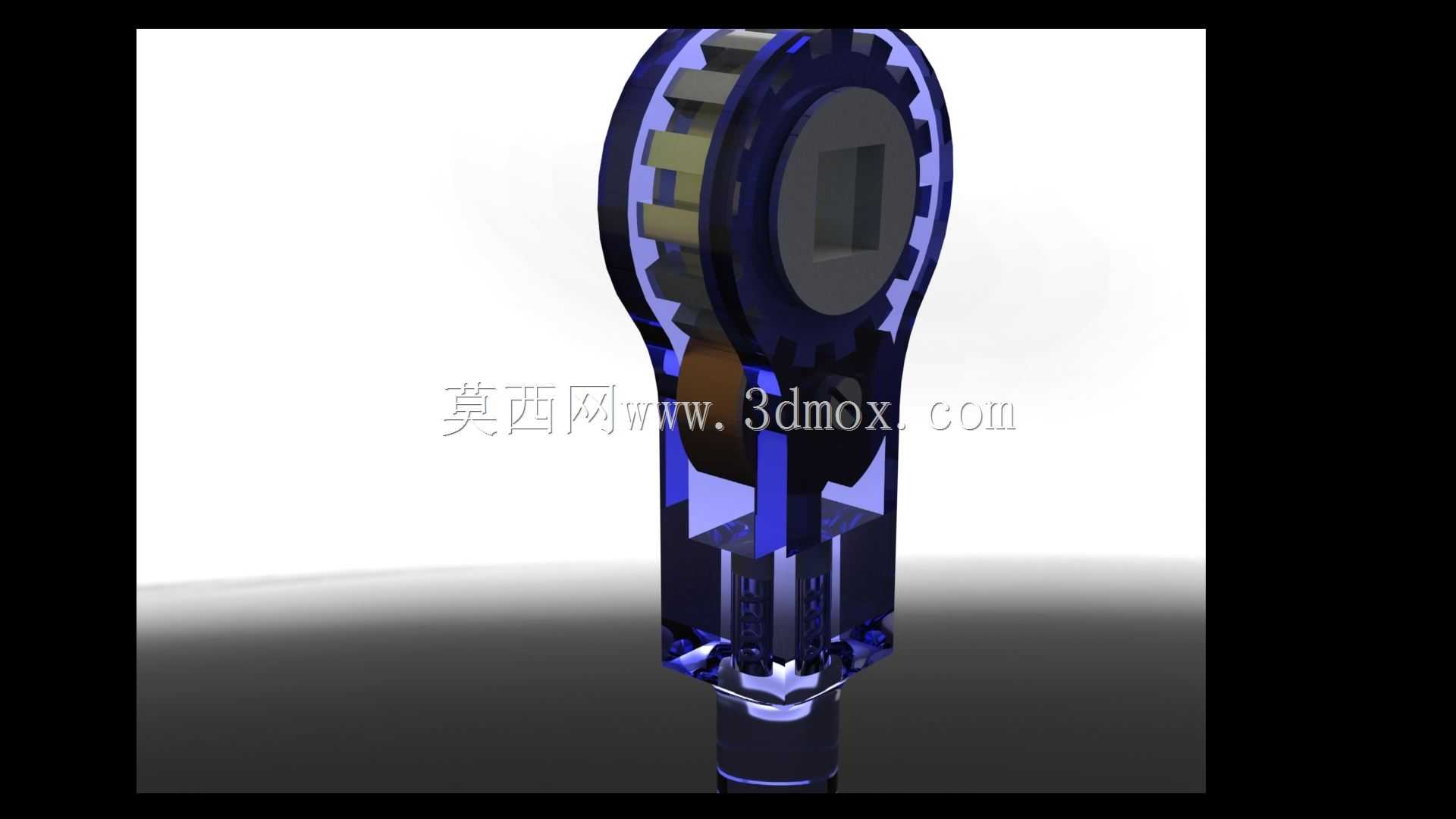

　　这款棘轮扳手的结构设计，核心围绕狭小空间内的紧固件拆装需求展开，在设备维保、装配线工位、户外抢修等场景中，常规开口扳手或梅花扳手需要反复脱开套合紧固件，操作效率低且容易在摆动空间不足的位置无法完成作业，而棘轮机构的单向锁止特性，让扳手无需脱离螺栓或螺母，仅通过小角度往复摆动即可完成紧固件的旋紧或旋松，大幅降低操作空间要求。从结构拆解来看，这款模型完整还原了棘轮扳手的核心传动逻辑：头部内置的棘轮圈与棘爪配合，通过换向结构可切换单向锁止方向，分别对应旋紧与旋松两种作业状态，透明化的外壳设计在数模中可以直观展示内部棘爪与棘轮齿的啮合状态，方便设计人员验证棘爪的啮合角度、齿形受力面的接触面积是否合理，避免出现跳齿、锁止失效的问题。

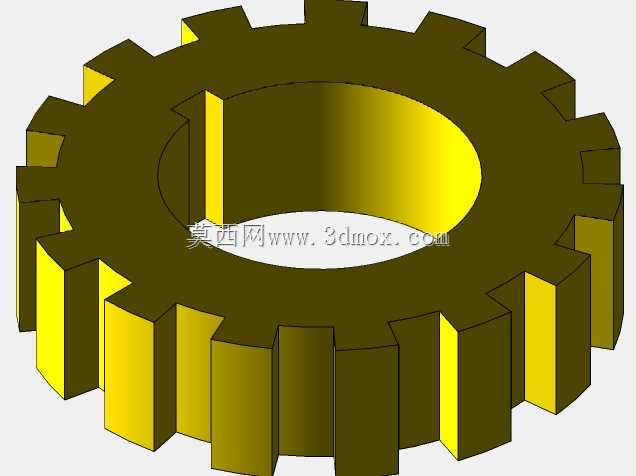

　　在实际功能设计上，扳手头部的方驱接口可适配不同规格的套筒，覆盖常见的螺栓螺母尺寸范围，手柄部分的结构做了加强处理，在施加额定扭矩时，手柄与头部的连接位置不会出现应力集中断裂的问题，数模中预留的安装边界可以适配常规套筒的快拆结构，无需额外改装即可搭配标准套筒使用。设计过程中，首先要确定棘轮的齿形参数，齿的数量决定了扳手单次摆动的最小作业角度，齿数越多，单次需要的摆动角度越小，越适合狭小空间，但齿的受力面积会相应减小，对材料的强度要求更高，这款模型的齿形参数平衡了小空间操作需求与结构强度，在常规手动施加扭矩的工况下，齿面的接触应力处于常用五金工具材料的许用应力范围内。头部的外壳结构不仅起到防尘、保护内部棘爪与弹簧的作用，

　　还作为棘轮的支撑基座，保证棘轮转动时的同轴度，避免出现棘轮偏摆导致的啮合不良问题，数模中各零件的配合公差按照手动工具的行业通用要求设置，转动副的间隙控制在合理范围，既保证棘轮转动顺畅无卡滞，又不会因间隙过大导致棘爪无法准确啮合齿槽。手柄部分的外形按照人体工学设计，握持位置的截面形状贴合手掌受力区域，在施加较大扭矩时不会出现硌手的问题，同时手柄的长度经过扭矩匹配，按照普通人手的最大施力计算，手柄长度对应的最大输出扭矩不会超过棘轮机构与方驱接口的额定承载上限，避免过载导致零件损坏。在装配验证层面，数模完整还原了所有零件的装配顺序，从棘爪、复位弹簧的安装，到棘轮圈的定位，再到外壳的压合固定，每个装配步骤的干涉情况都经过校验，

　　不会出现零件无法装配的问题，安装边界上，扳手头部的外径尺寸控制合理，在拧动凹陷位置的紧固件时，头部不会与周围的工件结构发生干涉，适配大部分设备的装配维保空间需求。对于结构设计从业者来说，这款数模可以作为手动棘轮工具设计的参考样本，可直接用于验证棘轮机构的运动逻辑，也可在此基础上改型设计不同规格、不同换向结构的棘轮扳手，比如适配大扭矩工况的重型棘轮扳手，或是针对精密装配的小型快脱棘轮扳手，核心的棘轮棘爪啮合逻辑、受力结构设计都具备参考价值。在实际生产落地层面，数模中的零件结构都适配常规的机加工或冲压、注塑工艺，金属受力零件可采用合金钢锻造后热处理，外壳部分如果是绝缘需求场景可采用工程塑料注塑，普通工况也可采用金属冲压焊接，工艺适配性较强，不需要特殊的定制加工设备即可完成生产。
