多接口折弯钣金安装固定壳体结构

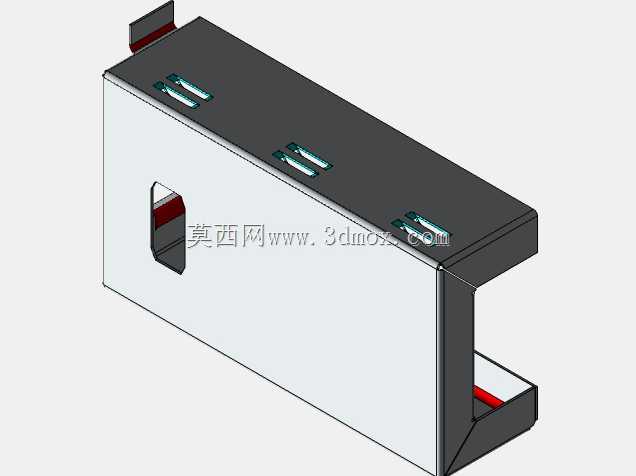

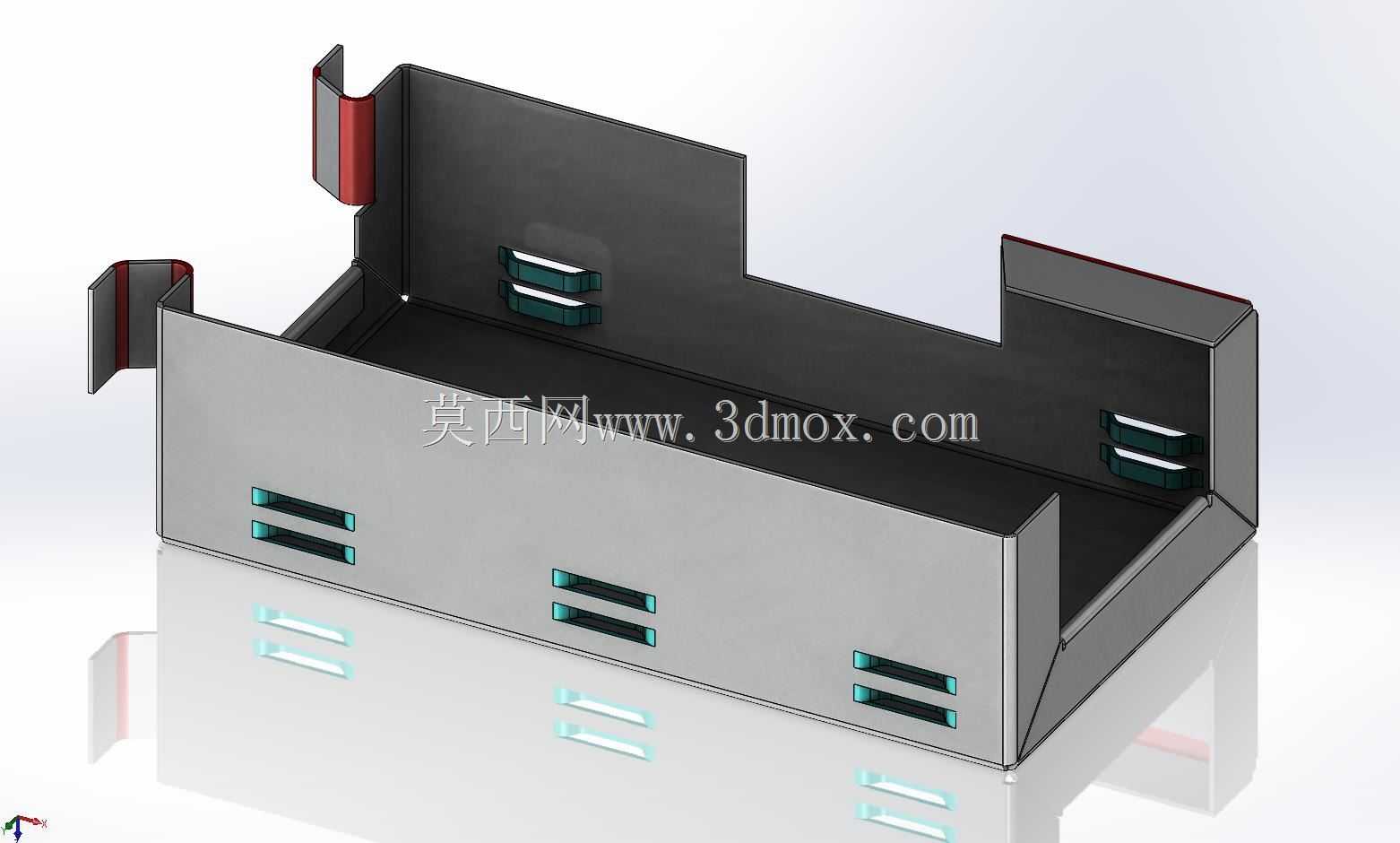

　　这款钣金壳体在实际工业场景中，多作为小型电控模块、传感单元或者嵌入式功能板的承载防护结构使用，常见于自动化生产线的工位旁侧安装、小型设备的内置功能仓固定，也可适配桌面型检测设备的侧部扩展模块外壳，在车间现场的设备改造、零散功能单元集成项目里，这类结构的使用频次非常高，因为钣金工艺本身加工周期短、改型灵活，能快速适配不同项目的安装空间调整需求。从结构功能来看，壳体采用多道折弯成型的围合结构，侧边预留的多组长条开槽是对应外接连接器的插拔位，槽位的间距按照常规工业接插件的标准间距排布，能直接适配常见的接线端子、信号传输接头的伸出需求，不需要后期二次开孔加工；壳体两侧向上延伸的折弯边带有定位缺口，安装时可以直接卡入对应设备的预设卡槽内，

　　配合侧边的固定孔位完成快速锁附，不需要额外制作安装转接件，能大幅减少现场装配的工时消耗。设计思路上，整体采用等厚薄钢板折弯加工，所有折弯边的内R角按照板材厚度的标准取值设置，避免折弯过程中出现板材开裂或者回弹超差的问题，壳体底部的平面度控制在常规钣金加工的公差范围内，能保证内部安装的电路板或者功能模块贴合平整，不会出现局部翘曲导致的元件虚接、安装错位问题；侧边的开槽采用冲压一次成型，槽边的毛刺预留量控制在装配允许范围内，后期只需要简单去毛刺处理即可满足接插件的装配要求，不需要额外的铣削加工工序，能有效控制加工成本。从安装边界来看，壳体的整体外轮廓尺寸适配常规小型功能模块的安装空间，围合形成的内部腔体净空尺寸能容纳常规尺寸的PCB板、

　　小型继电器组或者传感处理单元，两侧折弯边的高度刚好覆盖内部元件的最高安装高度，既不会因为腔体过深浪费材料，也不会因为高度不足导致元件外露失去防护作用；壳体的折弯翻边宽度按照板材厚度的3倍取值，保证折弯后的结构强度，在受到常规的车间现场磕碰、外力拉扯时，不会出现折弯边变形导致的内部元件移位问题。实际使用中，这类钣金壳体的表面可以根据使用场景做不同的表面处理，在普通车间环境下做喷塑处理就能满足防锈防刮的要求，在有防静电需求的工位场景下，可以做导电氧化或者喷防静电涂层，适配不同的工况使用需求；壳体上的开槽位置可以根据实际搭载的接口类型调整宽度和长度，当前结构的槽位排布是针对多组并排接线端子设计，每个槽位对应两个并排的接线位，

　　能满足多路线号的接线需求，槽位边缘距离折弯边的距离预留了接头插拔的操作空间，接线时不需要额外倾斜接头就能完成插拔操作，后期维护时的拆装效率更高。结构上没有采用额外的焊接工艺，所有连接位置都靠折弯咬合和侧边的紧固件完成固定，避免焊接带来的变形问题，加工完成后不需要做大量的焊后打磨、整形工作，能缩短整个零件的加工交付周期，对于项目周期紧张的设备改造、临时功能加装场景来说，这类全折弯结构的钣金件适配性非常强，能在短时间内完成加工交付，满足现场的快速安装需求。
