带有限元分析结果的法兰接头结构

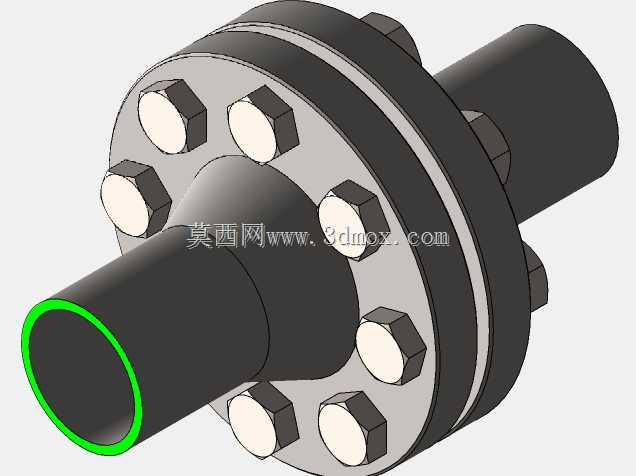

　　在流体输送、动力传动的各类工业场景里，法兰接头是管路系统、轴系对接环节里绕不开的基础连接件，这套带有限元仿真结果的法兰接头结构，完整还原了实际工程应用中对接结构的受力状态与装配逻辑。从实际应用场景来看，这类带螺栓组的法兰接头，既可以用在中低压流体管路的对接场景，实现两段管路的刚性连接与密封，也可以作为轴系传动的对接部件，传递两端轴段的扭矩，在化工管路、给排水系统、中小型传动设备的轴系对接中都有广泛应用。

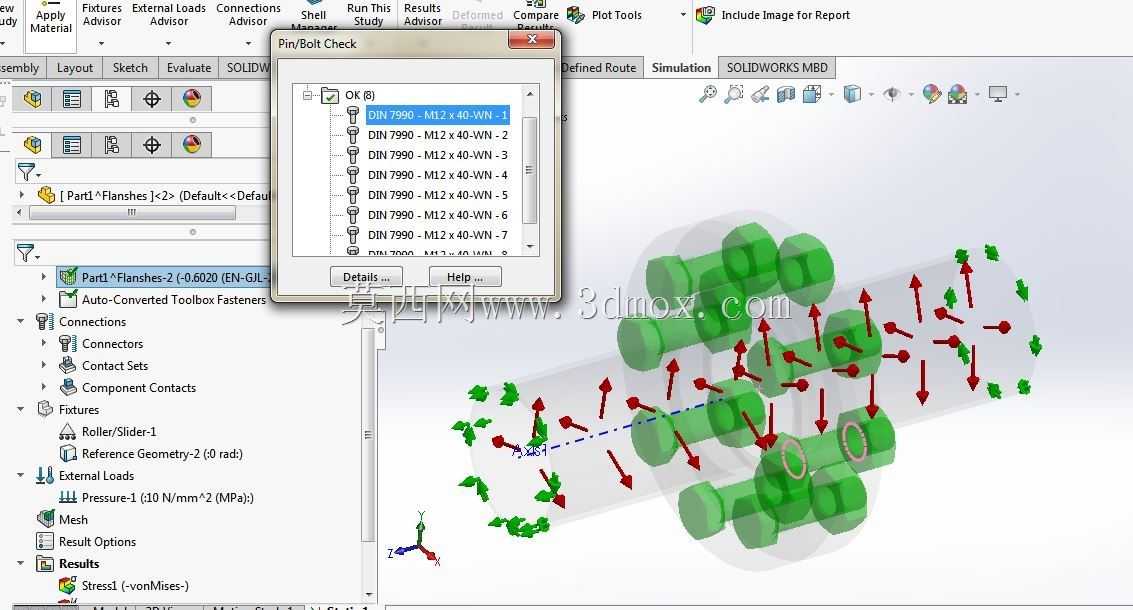

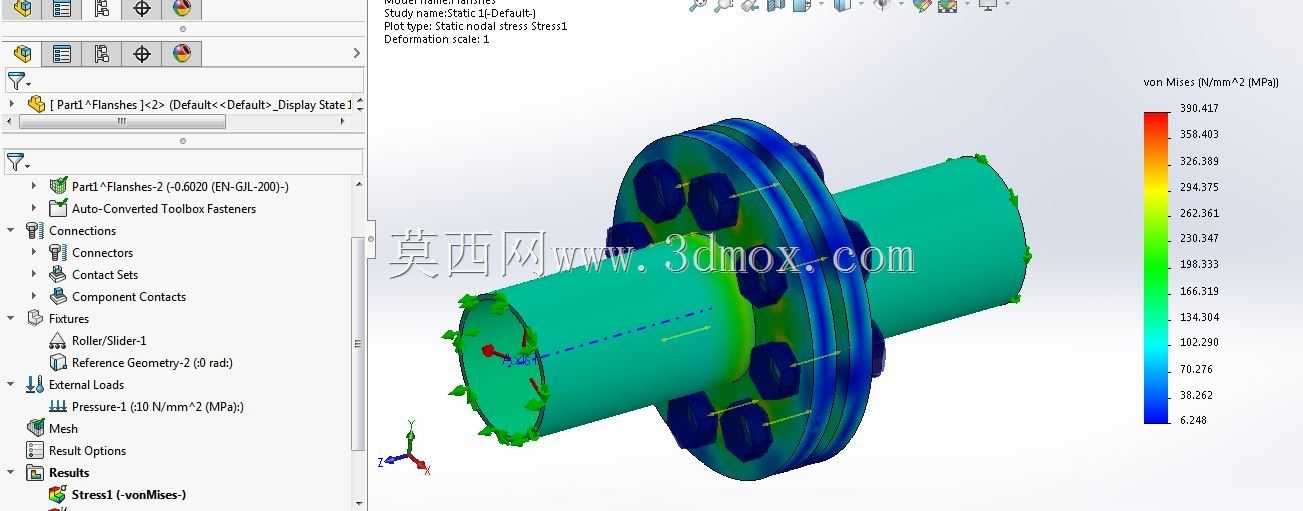

　　从结构功能特性来看，这套法兰接头采用周向均布螺栓的锁紧形式，法兰盘与两端的筒体/轴段为一体化结构，避免了分体装配带来的同轴度误差，法兰对接面可根据使用场景加装密封垫片，满足流体输送场景下的密封要求，周向布置的螺栓组在预紧后可提供足够的锁紧力，抵消内部流体压力、轴系传动扭矩带来的分离力，保证连接结构的可靠性。从仿真结果的应力云图可以看出，结构的应力集中区域主要分布在螺栓孔周边、法兰盘与筒体的过渡圆角位置，这也和实际工程中法兰接头的失效高发区域完全吻合，设计时在这些位置做了圆角过渡处理，降低应力集中系数，避免长期交变载荷下出现疲劳裂纹。

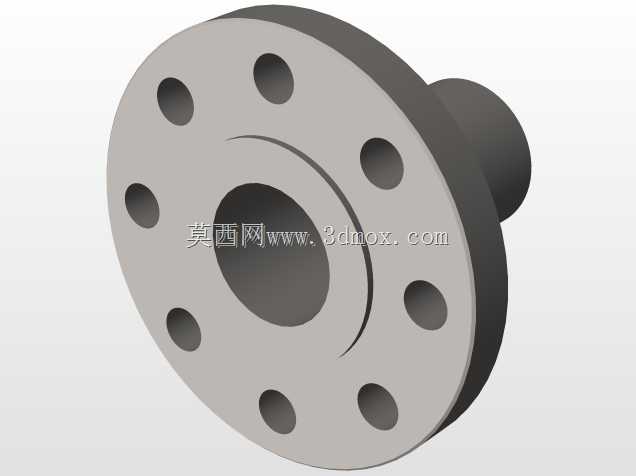

　　在设计思路上，这套结构优先保证对接后的同轴度，两端筒体的轴线与法兰盘端面保持严格垂直，周向螺栓孔的位置度公差控制在合理范围内，避免装配时出现螺栓别劲、法兰面贴合不严的问题。螺栓数量根据法兰的公称直径、设计载荷做了匹配，周向均布的形式可以让锁紧力均匀分布在整个法兰端面上，避免局部压力过大导致垫片压溃或者局部压力不足出现泄漏。法兰盘的厚度设计结合了螺栓预紧力、工作载荷下的弯曲应力计算结果，保证法兰盘在锁紧和工作状态下的变形量在允许范围内，不会因为法兰翘曲导致密封失效或者连接松动。

　　从安装边界与尺寸适配的角度来说，这套法兰接头的两端筒体外径、内径尺寸匹配常用的管路/轴径规格，法兰盘的外径尺寸满足螺栓布置的最小间距要求，螺栓孔的中心圆直径符合通用法兰的连接尺寸规范，可直接和同规格的标准法兰配对安装，不需要额外加工转接结构。安装时需要按照对角线顺序逐步拧紧螺栓，保证每个螺栓的预紧力均匀，避免法兰面出现偏斜，对接面的密封垫片需要根据输送介质的特性、工作温度压力选择对应的材质，比如橡胶垫片适用于常温水介质，金属缠绕垫片适用于高温高压或者有腐蚀性介质的场景。

　　在轴系传动场景下使用时，法兰接头的配合面需要保证足够的接触面积，两端轴段插入法兰筒体后可采用键连接或者过盈配合的方式传递扭矩，螺栓组除了提供轴向锁紧力之外，也可以辅助传递部分扭矩，此时需要校核螺栓的剪切强度，避免传动过程中螺栓被剪断。在管路连接场景下，需要根据管路的设计压力校核法兰的强度、螺栓的预紧力以及垫片的密封比压，保证在工作压力下法兰面不会出现分离，垫片不会被压力介质击穿。从仿真的应力分布结果来看，正常工作载荷下法兰主体的应力水平远低于材料的许用应力，只有螺栓孔局部位置存在应力集中，这些位置的峰值应力也在材料的疲劳极限范围内，满足长期使用的强度要求，结构的变形量主要集中在法兰盘的外缘位置，最大变形量不会影响密封面的贴合精度，也不会导致轴系的同轴度出现超差。
