飞镖外形流体流动模拟仿真结构

　　该结构围绕细长类旋成体的气动流场特性搭建，核心是复现类飞镖构型在流体介质中运动时的表面流态分布，可直接为低速运动的细长投掷类器械、小型探杆类装置的外形优化提供流场数据参考。从实际应用场景来看，这类流线型细长体的流场模拟结果，既可以用于休闲体育器材里飞镖产品的气动稳定性调校，也能为小型水下探测杆、低空低速微型探空装置的头部线型设计提供参照，甚至可以给医用穿刺类器械的表面减阻结构优化提供流场层面的设计依据，覆盖从民用运动器材到精密探测装置的多类细长运动部件的外形开发需求。

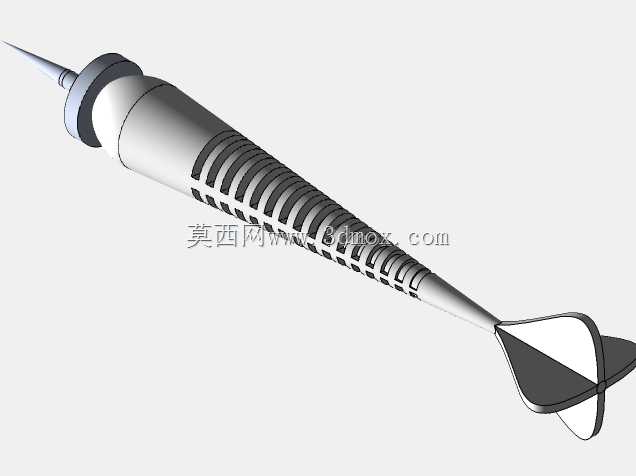

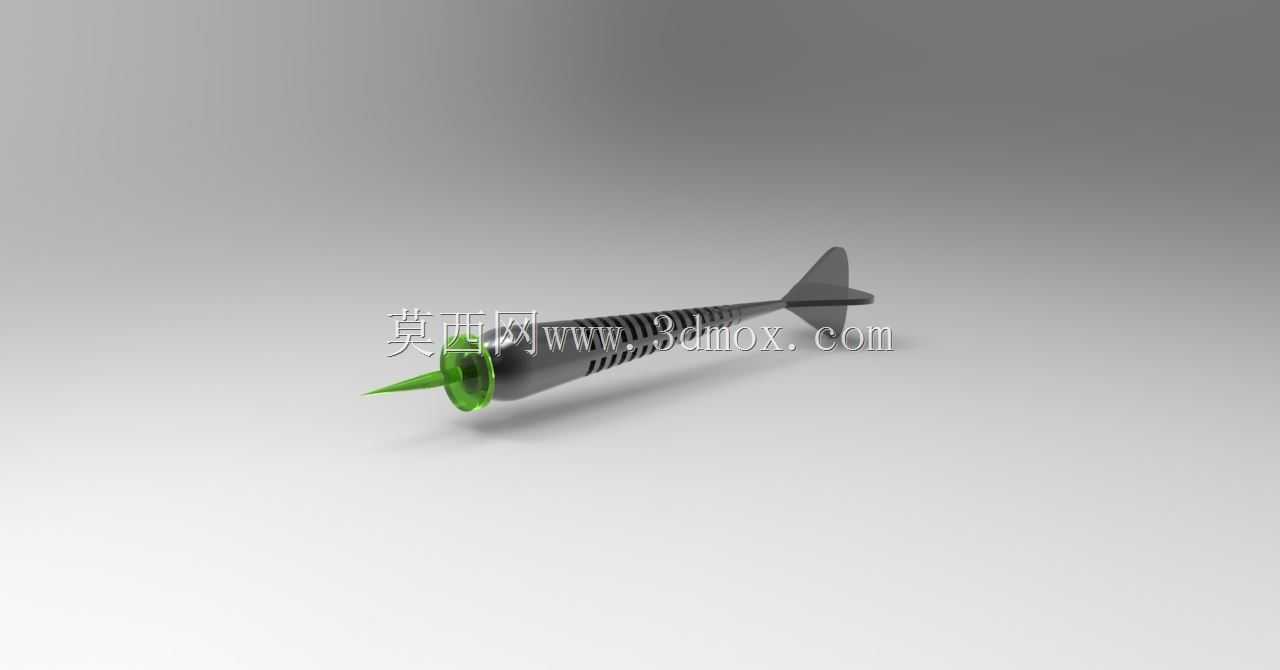

　　设计过程中首先围绕旋成体的轴线做对称基准搭建，头部采用小锥度收敛的尖锥构型，锥角控制在小角度区间，目的是压缩头部的正激波影响范围，降低运动过程中头部的压差阻力，尖锥与主体段的衔接位置做了大圆角顺滑过渡，避免截面突变引发的局部流动分离，减少主体段前段的涡流损耗。主体段采用等直径圆柱构型，表面设置多道环形凹槽结构，这类凹槽并非装饰结构，而是用来梳理表面附面层的流动状态，当流体沿主体段表面向后流动时，凹槽可以将附面层内的低能气流卷入槽内，延缓附面层的转捩位置，降低主体段的摩擦阻力，同时环形槽的深度与宽度比例经过流场迭代调整，避免槽深过大引发额外的形状阻力。尾部采用四片对称布置的后掠翼型稳定翼，翼面后掠角度匹配整体运动速度区间，翼根与主体段的衔接处做了顺滑圆角过渡，避免翼根位置出现气流分离引发的尾涡不对称，稳定翼的展长与主体段直径比例经过流场验证，保证运动过程中产生足够的稳定力矩，同时不会因为展长过大增加额外的迎风阻力。

　　从外形尺寸与安装边界来看，整体构型沿轴线方向的长径比控制在12:1左右，头部尖锥段长度占总长度的15%，主体圆柱段占总长度的70%，尾部稳定翼段占总长度的15%，稳定翼的最大展向尺寸不超过主体段直径的2.5倍，整个结构没有外凸的安装接口，所有型面均为连续顺滑的曲面结构，在做流场仿真时可以直接将外表面抽取为流体域的壁面边界，不需要额外处理几何干涉区域。流场模拟过程中可以观测到，头部尖锥位置的流体沿锥面顺滑加速，到主体段时沿环形凹槽形成稳定的附面层流动，没有出现大面积的流动分离，尾部稳定翼之间的流场均匀对称，尾涡呈现规则的周期性脱落，不会引发结构的偏航力矩。

　　在实际工程应用中，这类流场模拟的结果可以直接指导产品的外形迭代，比如调整头部锥角来适配不同运动速度下的减阻需求，调整主体段环形槽的间距、深度来匹配不同介质（空气、水）下的附面层控制效果，调整尾部稳定翼的后掠角、展长来平衡稳定力矩与阻力的关系。对于结构设计从业者来说，这类构型的建模过程需要重点关注各段型面的衔接顺滑度，任何微小的截面凸起或者凹陷都会引发局部流场的畸变，导致仿真结果与实际流态出现偏差，建模时需要优先保证轴线方向的曲率连续，避免出现硬棱边结构。在做流场网格划分时，头部尖锥与主体段衔接位置、主体段环形凹槽区域、尾部翼根位置需要做网格加密处理，保证附面层区域的网格y+值符合湍流模型的计算要求，才能得到准确的流场分布数据。
