三联多控工业脚踏控制开关结构设计

　　在工业设备的手动操作被占用的作业场景里，脚踏开关是解放操作人员双手、实现设备动作触发的核心控制部件，这款三联式脚踏开关的设计，主要面向需要多回路独立控制的加工、检测类设备配套需求，常见应用在钣金加工设备的多工位动作触发、医疗影像设备的多模式脚控操作、自动化装配线的分段工位启停控制，以及焊接设备的多参数切换脚控场景中，相比单踏板脚踏开关，它能在不增加操作人员脚部移动范围的前提下，实现三路独立控制信号的输出，适配需要连续完成多步操作的作业流程，减少操作人员在不同踏板间来回移动脚部的频次，降低作业疲劳度。

　　从实际使用的工况出发，这款脚踏开关的壳体采用钢板弯折焊接成型，壳体表面做喷塑防锈处理，能适配车间地面存在切削液、金属碎屑、轻微磕碰的日常使用环境，防护等级满足车间常规作业的防泼溅、防粉尘侵入要求，踏板表面设计有防滑纹理结构，避免操作人员鞋底沾有油污时出现打滑误触发的问题，每个踏板的触发行程经过调校，既不会因为行程过短导致误碰触发，也不会因为行程过长增加脚部踩踏的施力负担，踏板的复位采用内置弹性结构，触发后能快速回弹复位，保证连续踩踏操作的响应效率。

　　设计过程中，三个踏板采用等间距并排布局，踏板之间设置有凸起的分隔筋，避免操作人员踩踏时脚部误碰到相邻踏板引发误操作，每个踏板对应独立的内置开关元件，三路控制回路相互独立，单路触点的通断能力适配常规工业控制回路的电压电流等级，可直接接入设备的控制回路中，不需要额外加装中间继电器扩容，引出线缆从壳体侧端的防水接头处引出，线缆长度预留了常规设备安装的接线余量，线缆内部芯线对应三路控制回路的接线需求，不同芯线做颜色区分，方便现场接线时快速识别对应回路。

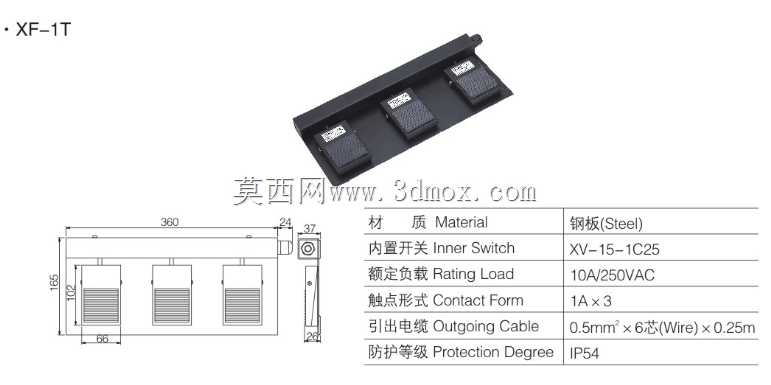

　　从安装边界来看，这款脚踏开关的整体横向总长度为360mm，纵向深度为165mm，壳体总高度为37mm，属于薄型落地式安装结构，不需要在地面做预埋或者打孔固定，可直接放置在平整的车间地面使用，壳体底部设计有防滑橡胶垫，放置后不会因为踩踏施力出现滑移，侧端的线缆引出位置距离侧边24mm，预留了线缆弯折的空间，避免线缆在壳体根部反复弯折出现线芯断裂的问题。每个踏板的踩踏区域尺寸经过人体工学校核，适配常规工作鞋的鞋底踩踏范围，操作人员坐姿作业时，脚部自然放置的位置刚好对应三个踏板的触发区域，不需要刻意调整脚部姿态就能完成三个回路的触发操作。

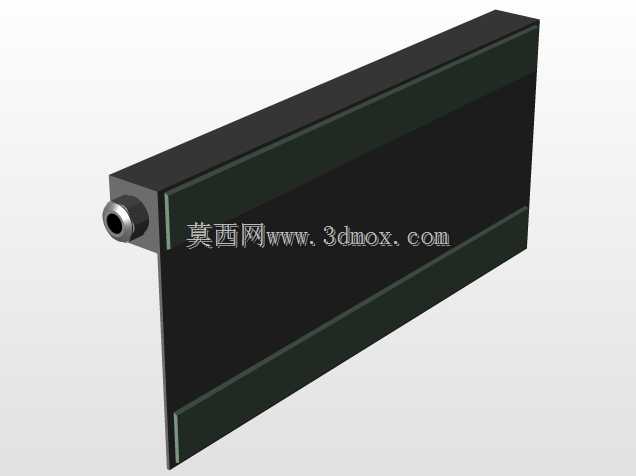

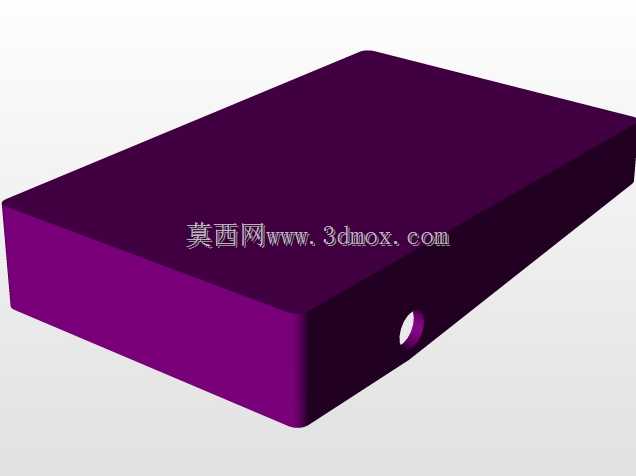

　　在结构细节处理上，壳体的拼接焊缝都做了打磨处理，没有尖锐的毛刺棱角，避免搬运或者安装过程中划伤操作人员，内置开关元件安装在壳体内部的独立安装腔体内，和踏板的传动结构做分隔，避免外界的粉尘、液体侵入到开关触点位置影响接触可靠性，踏板的传动结构采用耐磨金属件，长期反复踩踏不会出现明显的磨损间隙，保证触发位置的一致性，不会因为长期使用出现触发行程偏移、触发失灵的问题。这款脚踏开关的三维结构完整还原了实际产品的装配关系，所有零件的尺寸配合、安装位置都按照实物比例建模，可直接用于设备配套选型时的安装空间校核，也可作为同类脚踏控制产品结构设计的参考原型，建模过程中还原了壳体的弯折工艺特征、踏板的防滑纹理、线缆接头的结构细节，能直接导入装配场景中做干涉检查，提前预判设备安装时脚踏开关和周边结构的位置冲突问题。
