机械装配实操用双头安装锤结构设计

　　在机械装配、设备检修、五金加工的一线作业场景里，这类双头结构的安装锤是工位上出镜率极高的手动敲击工具，和常见的一体式钢锤不同，它的设计从实际作业的防护需求出发，两端的锤头采用硬度适中的非金属材质，敲击加工件表面时不会留下硬磕碰的凹痕、划伤，尤其适合对表面光洁度有要求的零部件装配，比如精密轴承的敲入、薄壁钣金件的校形、塑料或尼龙材质零件的对位调整，都能避免工件因敲击受力出现外观损伤或者内部应力集中的问题。

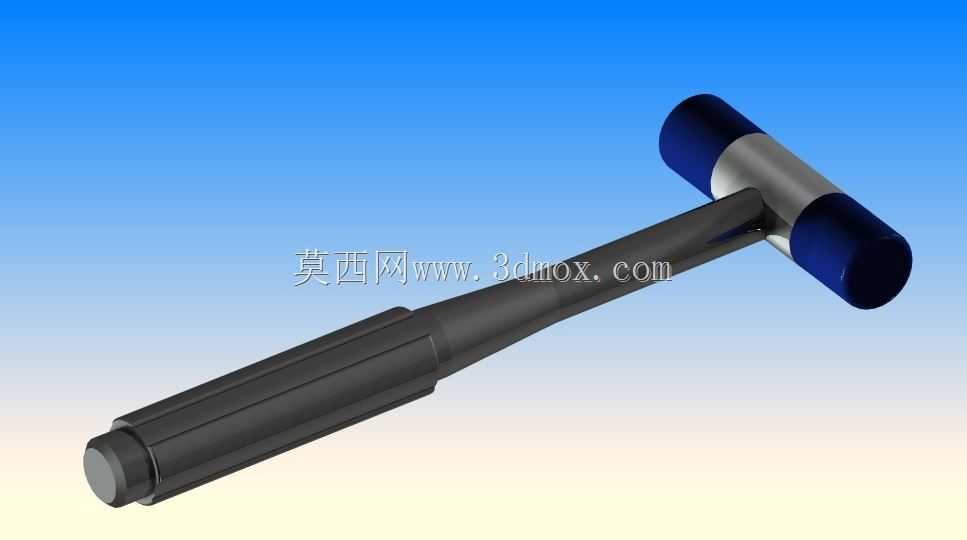

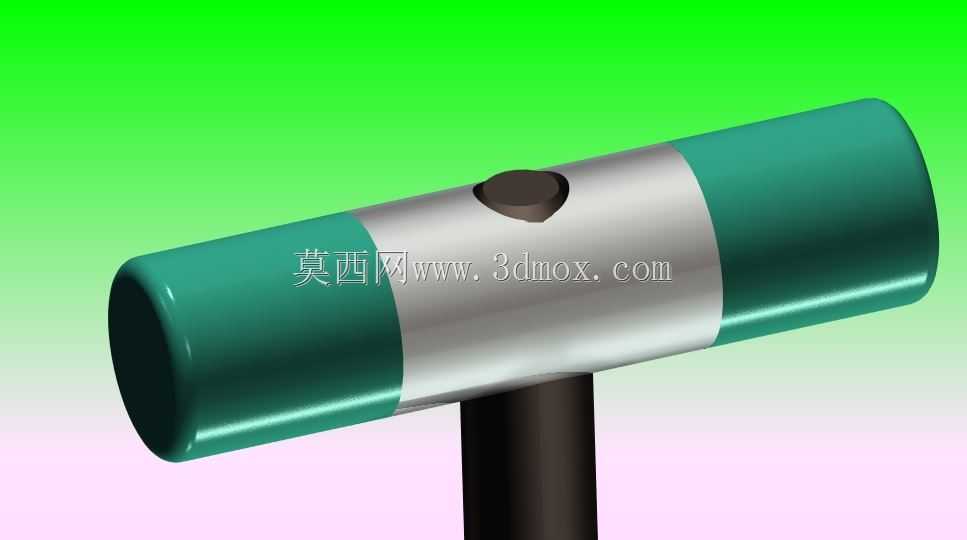

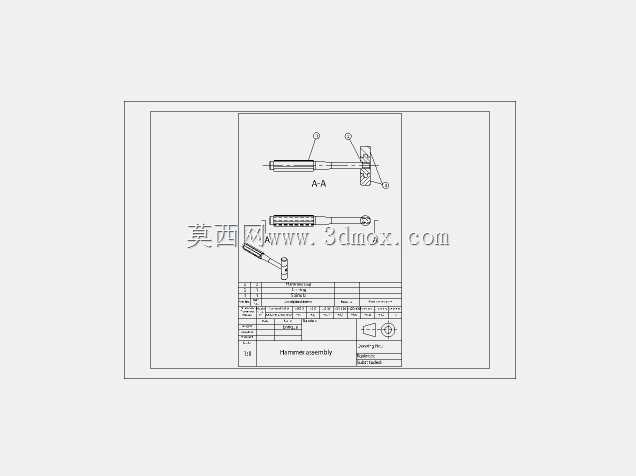

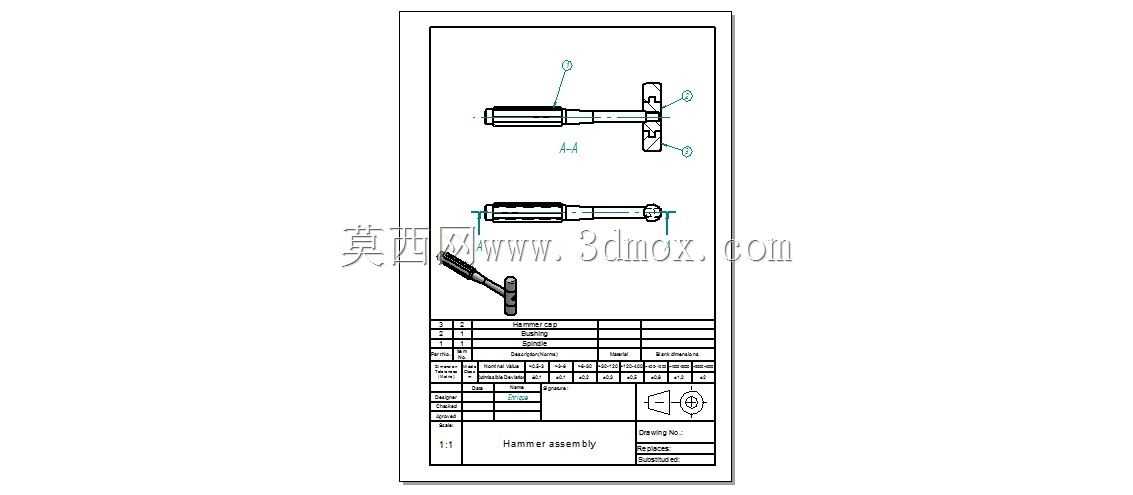

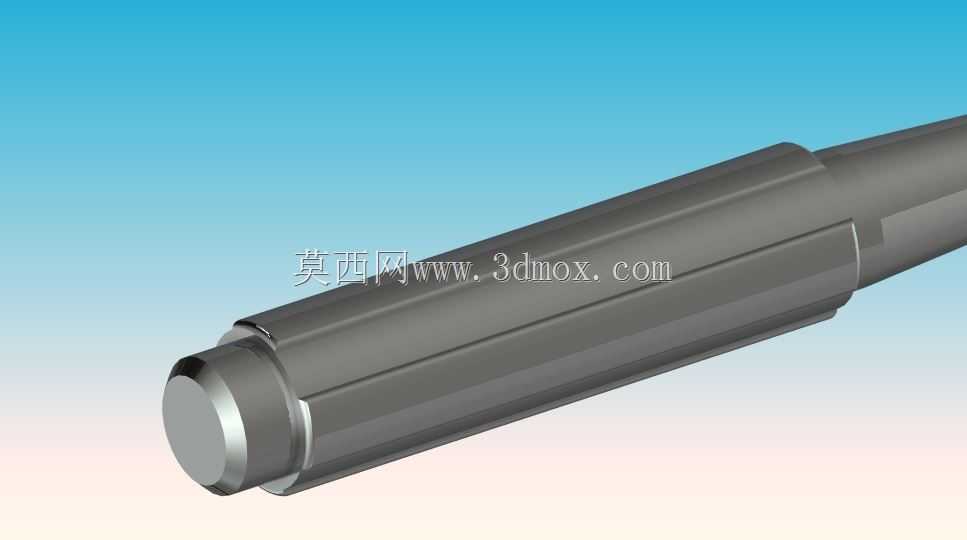

　　从结构设计逻辑来看，这款锤子采用了分体式装配结构，锤头部分和手柄并非刚性硬连接，中间的金属连接段做了锥面过盈配合的结构设计，装配时将手柄端部的锥台压入锤头中间的连接套内，依靠锥面的自锁特性保证连接强度，即使长期承受反复的敲击冲击力，也不会出现锤头松动、飞出的安全隐患。两端的非金属锤头做了可拆卸设计，当某一端的锤头因为长期敲击出现磨损、凹陷变形时，可以单独拧下更换锤头部件，不需要整体报废整把锤子，能有效降低一线工位的工具耗材成本。手柄部分采用了带防滑纹理的工程塑料材质，整体做了符合人手握持弧度的收腰设计，靠近尾部的位置做了直径稍大的挡边，作业时手掌即使因为出汗、沾油出现打滑，也不会从手柄尾部脱手，握持段的周向防滑槽深度控制在1.2mm左右，既不会因为槽纹过深硌手影响长时间握持的舒适度，也能保证戴劳保手套操作时足够的摩擦力。

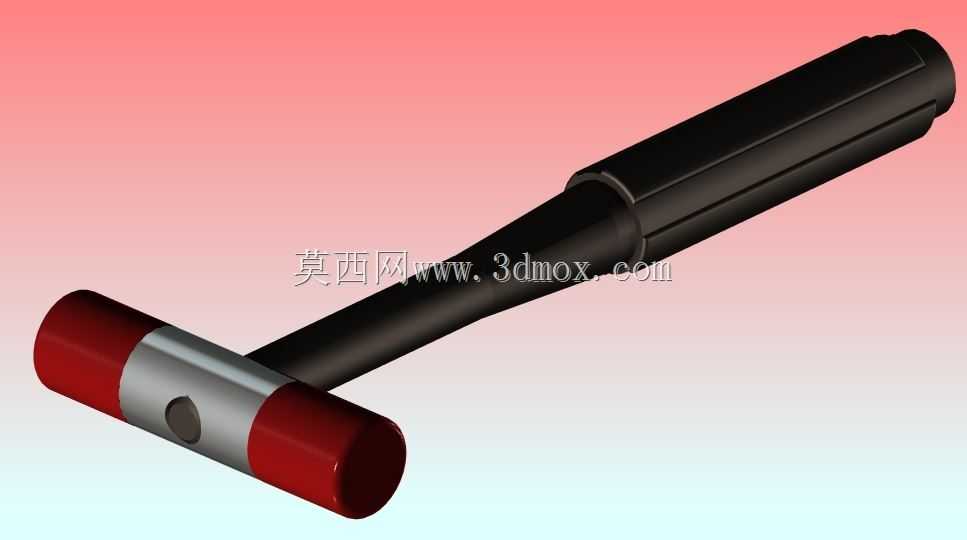

　　从实际使用的功能特性来说，两端等直径的锤头设计可以适配不同的作业场景，当需要较大敲击力进行粗装配对位时，可以用锤头的端面垂直敲击工件，受力面积均匀，不会把工件边缘敲卷边；当需要对局部位置进行微调整形时，可以倾斜锤身，用锤头的边缘位置轻敲工件，方便控制敲击的力度和落点位置。和木柄锤相比，这款锤子的手柄不会因为长期在潮湿、沾油的车间环境里使用出现腐烂、开裂的问题，整体的耐油污、抗腐蚀性能更适配机加工车间的复杂作业环境，手柄内部做了轻量化的中空设计，整把锤子的重量控制在400g左右，长时间手持作业不会出现手臂酸胀的疲劳感，重量配比做了优化，重心落在锤头和手柄连接位置往前10mm的位置，挥锤时的惯性力刚好能满足常规装配的敲击力度需求，不需要刻意用很大的臂力就能获得足够的敲击动能。

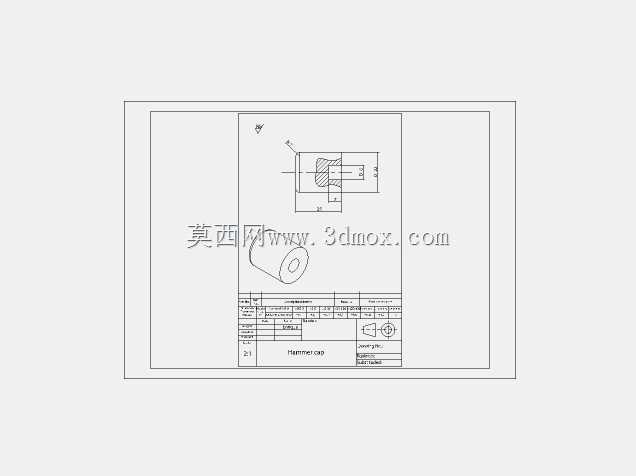

　　从外形尺寸与安装边界来看，整锤的总长度控制在280mm左右，锤头部分的总长度为100mm，两端锤头的直径为30mm，中间金属连接段的直径为20mm，手柄握持段的直径在28mm到32mm之间渐变，这个尺寸刚好适配成年男性的手掌握持尺寸，放在常规的工具柜抽屉、工位工具挂板上都不会占用过多空间，手柄尾部没有额外突出的挂绳结构，能直接插入工具腰带的锤套里，方便高空作业或者移动检修时随身携带。在做三维建模的时候，需要重点关注锥面配合的公差取值，连接锥面的锥度采用1:20的标准自锁锥度，配合面的表面粗糙度控制在Ra1.6以内，保证压装之后的连接强度，两端锤头和金属连接段的连接采用细牙螺纹连接，螺纹配合处加涂防松胶，避免长期敲击的振动导致锤头松脱，手柄的防滑纹理做了圆角过渡处理，所有棱边都做了R0.5的倒角，避免加工和使用过程中出现锐边割手的问题。

　　在实际的装配作业场景里，这类锤子还常被用来配合铜棒、冲子进行辅助作业，因为锤头材质硬度低于常见的钢件、铜件，敲击冲子尾部的时候不会把冲子端面敲出翻边，能延长冲子类辅助工具的使用寿命。和橡胶锤相比，它的锤头材质硬度更高，敲击时的力传递更直接，不会出现橡胶锤那种软质锤头卸力的问题，在进行过盈配合件的装配时，能更精准地控制敲击的力度，把零件平稳敲入安装位，不会因为力度过大把零件敲歪、敲裂。设计过程中也做了抗冲击性能的验证，锤头部分的材质选用改性尼龙材质，添加了增韧剂成分，在-10℃到40℃的常规车间环境温度下，反复敲击不会出现锤头碎裂、掉块的问题，能适应不同地区车间的作业环境温度要求。
